CATV Modulator 16 κανάλι
Διαμορφωτής CATV 16 κανάλι

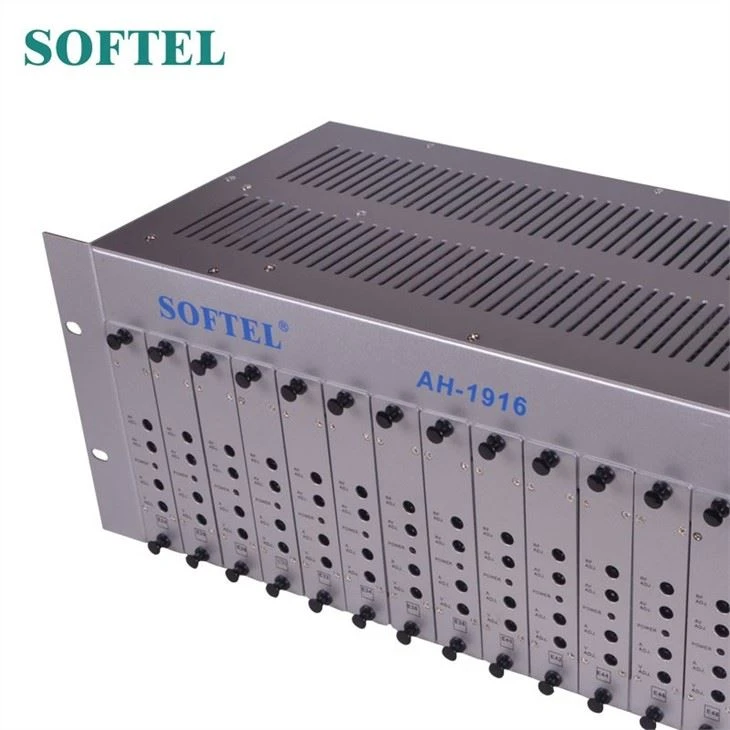

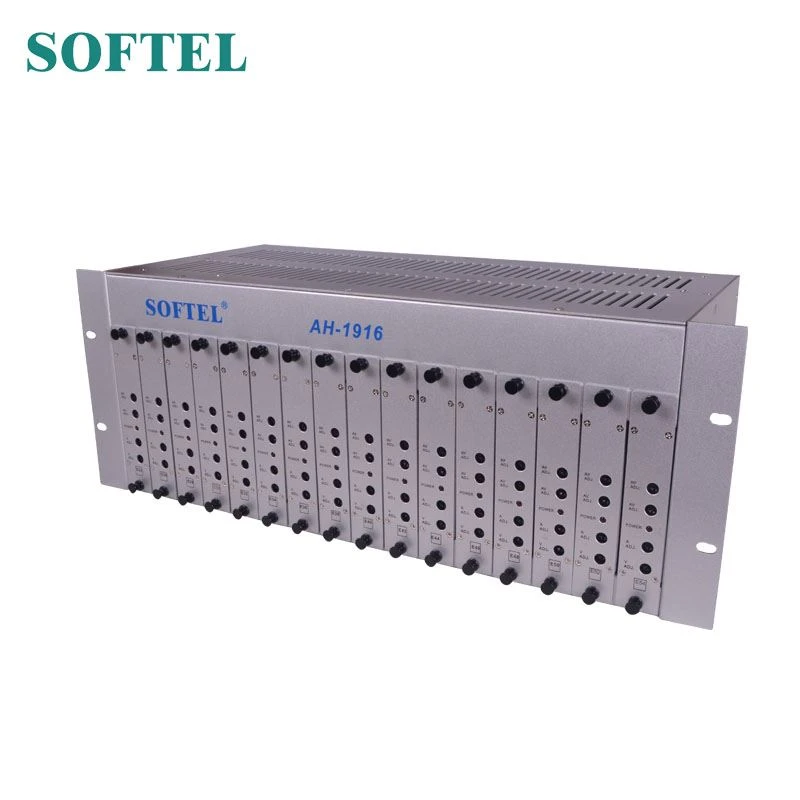

Ο διαμορφωτής CATV 16 καναλιών είναι ένα σασί τοποθετημένο σε ράφι 4RU που επιτρέπει την εγκατάσταση έως και 16 τεμαχίων μίνι διαμορφωτών ελεγχόμενων από μικροεπεξεργαστή. Ο ενσωματωμένος ενεργός συνδυασμός εξαλείφει την περιττή καλωδίωση και πιθανό πρόβλημα σύνδεσης και εξασφαλίζει υψηλό επίπεδο εξόδου. Όλες οι κάρτες διαμορφωτή είναι τέλειες εργοστασιακά ρυθμισμένες στα επιθυμητά κανάλια και κατάλληλη μετατόπιση.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ του διαμορφωτή CATV 16 καναλιών
1. Η επιλεκτική πλευρική ζώνη επιτρέπει την διαμόρφωση γειτονικών καναλιών χωρίς συντήρηση
2. Δύο ανεμιστήρες ψύξης για απόδοση μεγάλης διάρκειας ζωής
3.45dBmV επίπεδο εξόδου συνδυασμού, δεν χρειάζεται επιπλέον συνδυασμός
4.SAW (επιφανειακό ακουστικό κύμα) φιλτράρισμα σε IF για ανώτερη στη ζώνη C / N
5. Τα χειριστήρια πρόσβασης μπροστινού πίνακα επιτρέπουν την εύκολη εγκατάσταση
6. Διατίθεται σε διαμορφώσεις NTSC ή PAL
Προδιαγραφή του διαμορφωτή CATV 24 κανάλια
Σασί | ||
RF | Εύρος συχνοτήτων | 45 ~ 860 MHz |
Συνδετήρας εξόδου | Συνδετήρας F | |
Επίπεδο εξόδου | 105 dBµV (προσαρμογή) | |
Σημείο δοκιμής | -20 dB | |
Θύρα απομόνωσης στο λιμάνι | ≥ 35 dB | |
Απώλεια επιστροφής | ≥ 12 dB | |
Κέρδος | + 8dB | |
GΕΝΕΡΓΕΙΑ | Χωρητικότητα διαμορφωτή | 16 |
Εύρος τάσης εισόδου | 110V ή 220V | |
Ανεμιστήρας | 2 | |
Κατανάλωση | 57W (Πλήρως φορτωμένο) | |
Διάσταση | 42 * 17 * 20 εκ | |
Καθαρό βάρος | 10KG (Πλήρως φορτωμένο) | |
βάρος αποστολής | 3,7 KG (Μόνο σασί) | |
| 11 KG (Πλήρως φορτωμένο) | ||
Μέγεθος χαρτοκιβωτίου | 53 * 30 * 24εκ | |
| Κάρτα διαμορφωτή | ||
RF | Συχνότητα εξόδου | 45 ~ 860 MHz |
Επίπεδο εξόδου | 113dBµV (προσαρμογή) | |
Συνδετήρας εξόδου | FConnector | |
A / VRatio | -11 ~ -18dB (Adj.) | |
Σταθερότητα συχνότητας | ± 5KHz | |
Επίπεδο εισόδου βίντεο | 0,6-1,5Vp-p (Διαμόρφωση 87,5%) | |
Συνδετήρας εισόδου βίντεο | YellowRCA | |
Επίπεδο εισόδου ήχου | 1Vp-p (25KHz Dev.) | |
Υποδοχή εισόδου ήχου | Λευκό RCA | |
ΓΕΝΙΚΟΣ | Τάση | DC 5V |

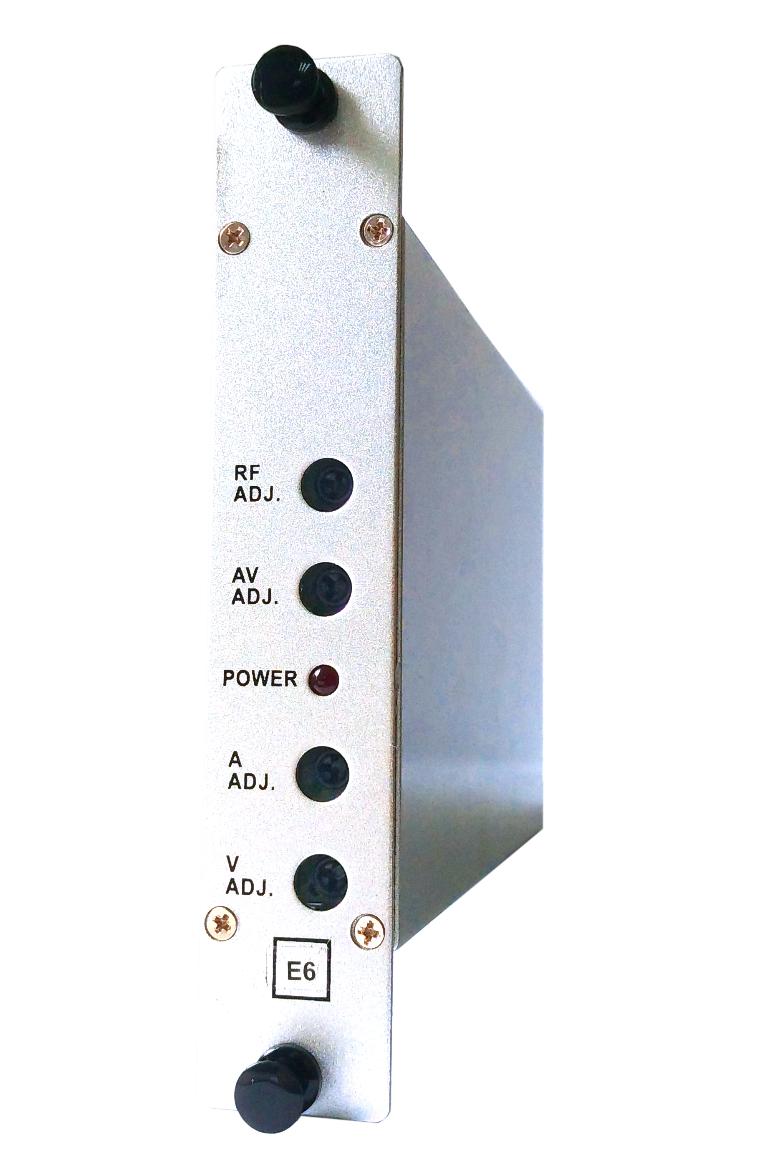

1. Κουμπί
Κρατήστε την κάρτα διαμορφωτή στο πλαίσιο
2. RF ADJ.
Ρύθμιση για το επίπεδο εξόδου. Το χειριστήριο είναι ρυθμιζόμενο σε εύρος 17dB. Στρίψτε δεξιόστροφα για να αυξήσετε το επίπεδο
3.AV ADJ.
Προσαρμόστε την αναλογία ήχου και βίντεο σε εύρος 18dB. Μην αλλάξετε, αφού είναι τέλεια τοποθετημένο στο εργοστάσιο.
4. ΔΕΙΚΤΗΣ ΔΥΝΑΜΙΚΗΣ
Τα κόκκινα LED ανάβουν όταν εφαρμόζεται τροφοδοσία στον διαμορφωτή
5. Ένας ADJ.
Χρησιμοποιείται για τη ρύθμιση της απόκλισης για διαμόρφωση ήχου. Γυρίστε δεξιόστροφα για να αυξήσετε την απόκλιση.
6.V ADJ.
Αυτός ο έλεγχος προσαρμόζει τον δείκτη διαμόρφωσης βίντεο που ορίζεται στο 87,5%. Γυρίστε δεξιόστροφα για να αυξήσετε τη φωτεινότητα.
7. Ετικέτα καναλιού
Για να υποδείξετε το όνομα του καναλιού
