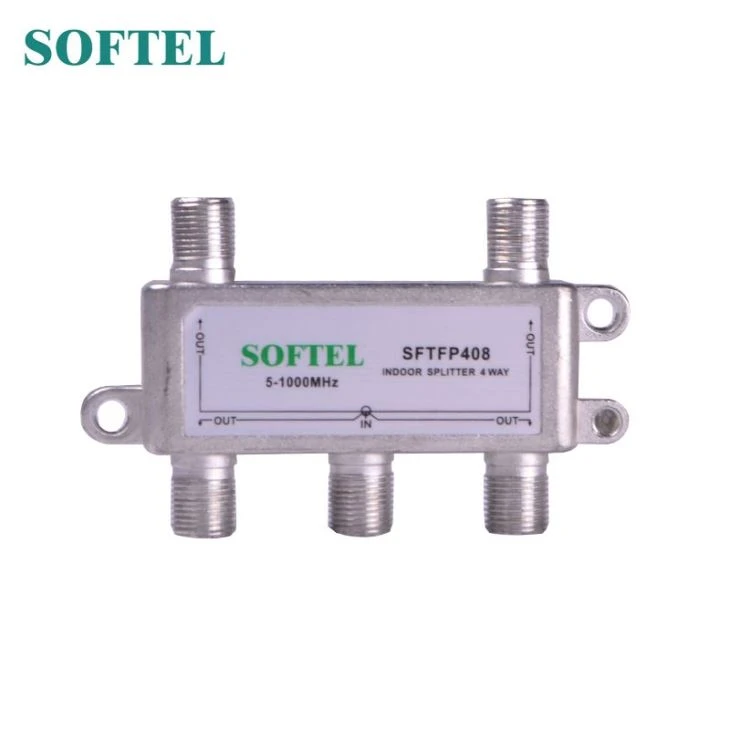

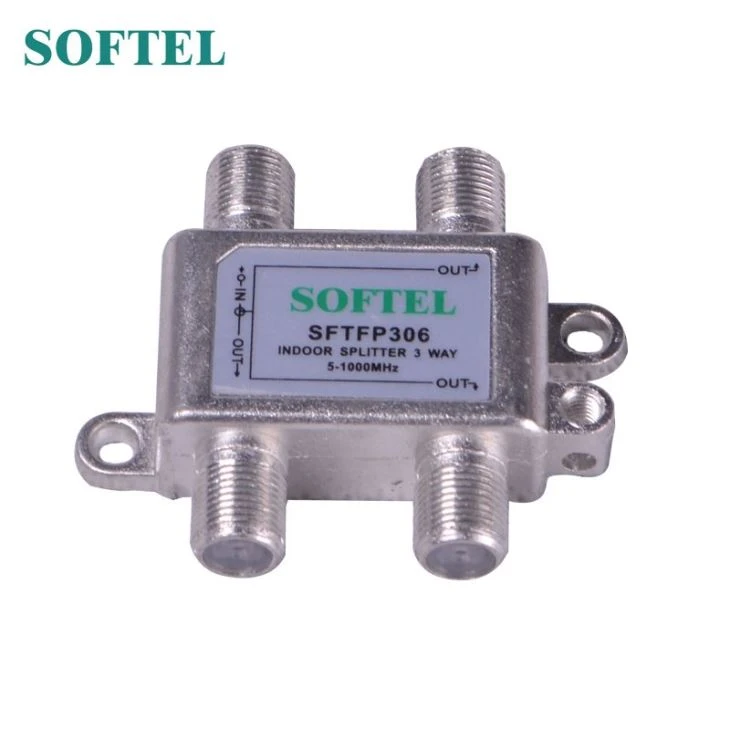

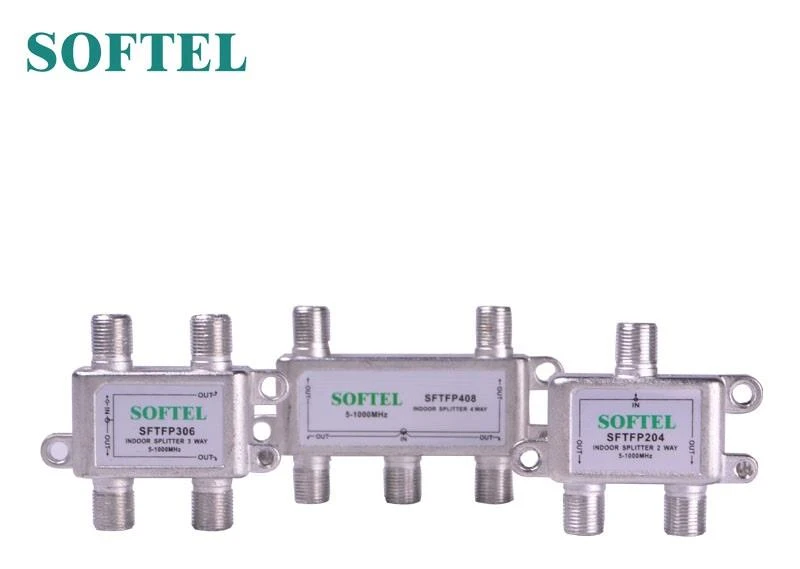

Εσωτερικός διαχωριστής RF
Διπλός σχεδιασμός μετάδοσης
Κατά των αιχμών και του κορεσμού των φερριτών
Στρογγυλοί ακροδέκτες εισαγωγής επαφών
Ο εσωτερικός διαχωριστής RF είναι ένας διαχωριστής / διαχωριστής που χωρίζει το σήμα από ένα καλώδιο τροφοδοσίας σε δύο και περισσότερα σήματα εξόδου.
Χαρακτηριστικά
2 ~ 8 διαθέσιμους τρόπους
Διπλός σχεδιασμός μετάδοσης
Κατά των αιχμών και του κορεσμού των φερριτών
Στρογγυλοί ακροδέκτες εισαγωγής επαφών
Η χύτευση με κράμα ψευδαργύρου πρέπει να γίνεται με επινικελωμένη επιφανειακή επεξεργασία
Επεξεργασία βαφής με ψεκασμό επιφανειών, αντιοξειδωτική και χωρίς χρωματική εξασθένιση
Εφαρμογή
Δορυφορική καλωδιακή τηλεόραση, HFC
Τεχνική παράμετρος
Είδος | Διαχωριστής 2 δρόμων | Διαχωριστής 3 δρόμων | Διαχωριστής 3 δρόμων | Διαχωριστής 4 δρόμων | Διαχωριστής 6 δρόμων | Διαχωριστής 8 δρόμων |
Απώλεια εισαγωγής | -dB (Max) | |||||
5 MHz - 47 MHz | 3.5 | 3.5 / 6.9 | 5.8 | 6.9 | 9.3 | 10.3 |
48ΜΗζ - 450ΜΗζ | 3.9 | 3.9 / 7.3 | 6.2 | 7.3 | 9.6 | 11.0 |
451 MHz - 750 MHz | 3.9 | 3.9 / 7.5 | 6.5 | 7.5 | 9.9 | 11.5 |
751 ΜΗζ - 1000 ΜΗζ | 4.1 | 4.0 / 8.0 | 7.0 | 8.0 | 11.0 | 12.5 |
Απώλεια απομόνωσης | -dB (ελάχιστο) | |||||
5 MHz - 47 MHz | 22 | 25 | 25 | 25 | 25 | 25 |
48ΜΗζ - 450ΜΗζ | 26 | 24 | 25 | 24 | 24 | 24 |
451 MHz - 750 MHz | 22 | 23 | 24 | 23 | 22 | 22 |
751 ΜΗζ - 1000 ΜΗζ | 22 | 21 | 22 | 21 | 21 | 21 |
Απώλεια επιστροφής (IN / OUT) | -dB (ελάχιστο) | |||||
5 MHz - 47 MHz | 20 | 18 | 18 | 18 | 18 | 18 |
48ΜΗζ - 450ΜΗζ | 22 | 21 | 21 | 20 | 22 | 22 |
451 MHz - 750 MHz | 20 | 21 | 21 | 20 | 20 | 20 |
751 ΜΗζ - 1000 ΜΗζ | 20 | 18 | 18 | 18 | 18 | 18 |
Γενικές πληροφορίες | ||||||
Αντίσταση | 75 Ohms | |||||
RFI θωράκιση | - 120 dB | |||||
Διατροπή | καλύτερη από -45dBmV | |||||
Περιβάλλον δοκιμής: Θερμοκρασία δωματίου: + 20 ℃ | ||||||
Άλλη απαίτηση: | ||||||
1. Το πλαστικό ένθετο να είναι σε λευκό χρώμα. | ||||||
2. Το καπάκι της θύρας F έχει καθαρό λευκό χρώμα | ||||||
3. Η βίδα γείωσης είναι 4 x 12 mm πράσινη, 1/4 hex, ανοιχτή επίπεδη υποδοχή, Philips. | ||||||
4. Βίδα στερέωσης 4 x 18 mm σε λαμαρίνα, 1/4 εξάγωνο, ανοιχτή επίπεδη υποδοχή, Philips. | ||||||
5. Το περίβλημα είναι φωτεινό κασσίτερο | ||||||
6.Η χρήση του F-PORT χρησιμοποιεί 3/8 "-32 UNEF-2B. | ||||||
7.500mA ρεύμα περνάει από In σε μία από τις θύρες Out. | ||||||
