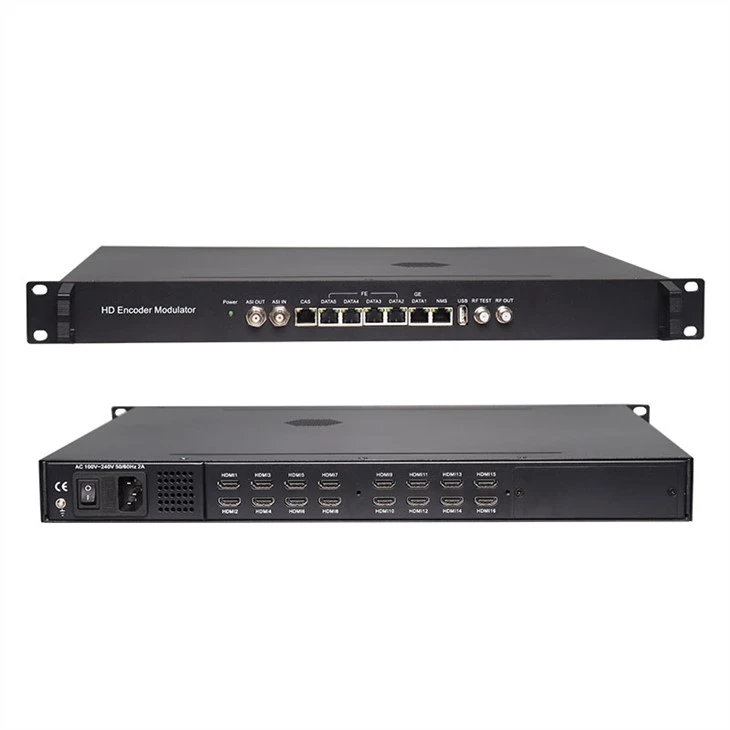

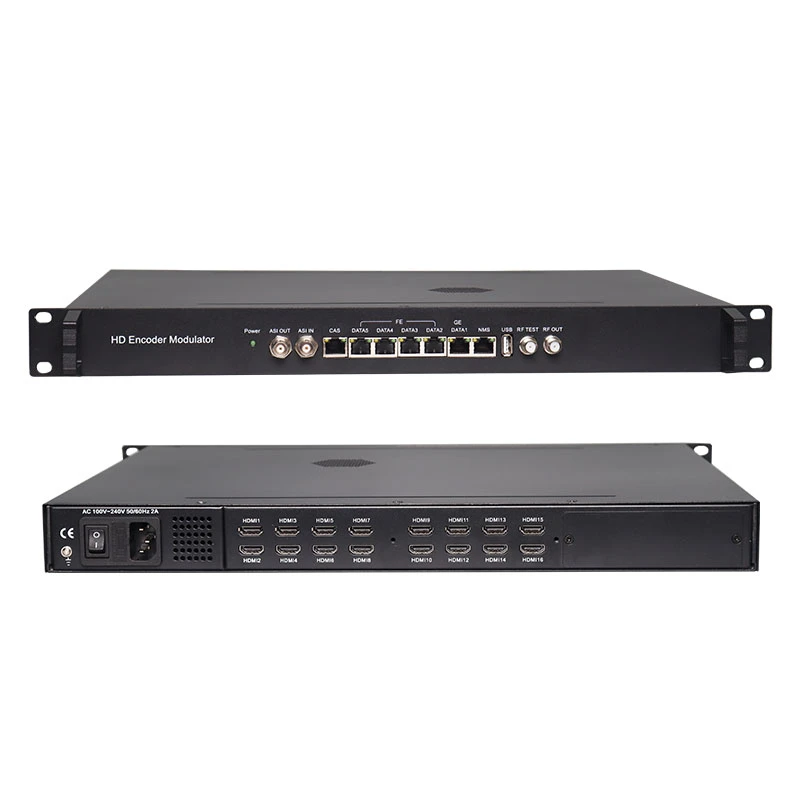

Διαμορφωτής κωδικοποιητή HDMI

Ο διαμορφωτής κωδικοποιητή ψηφιακής τηλεόρασης SFT3536S υποστηρίζει εισόδους HDMI 8/16/24

Αποστολή ερώτησής

Εισαγωγή προϊόντος

περιγραφή προϊόντος

Το SFT3536S (διαμορφωτής ψηφιακού κωδικοποιητή τηλεόρασης) είναι μια επαγγελματική συσκευή υψηλής ολοκλήρωσης που περιλαμβάνει κωδικοποίηση, πολυπλεξία και διαμόρφωση. Υποστηρίζει 8/16/24 εισόδους HDMI, 1 είσοδο ASI, 1 είσοδο USB payer και 128 εισόδους IP μέσω της θύρας GE.

Χαρακτηριστικά

8/16/24 Είσοδοι HDMI, MPEG-4 AVC/H.264 Videoencoding
1 είσοδος ASI forre-mux
1 USB Player (Τοποθετήστε τη μονάδα flash USB με“xxx.ts” βίντεο σε SFT3536S και αναπαραγωγή του περιεχομένου με εύκολο τρόπο, σύστημα αρχείων FAT 32.)
128 IPinputoverUDP και RTPviaGE θύρα
Κάθε carrieroutchannel επεξεργάζεται το μέγιστο32IP από το GEport (UDP&RTPprotocol)
MPEG1LayerII,LC-AACκαι HE-AACAaudioencoding,AC3PassThroughandaudiogainπροσαρμογή
Υποστήριξη 12 ομάδων πολυπλεξίας/DVB-Cmodulating
Υποστήριξη πολυπλεξίας 8 ομάδων/DVB-T/ATSCmodulating---Προαιρετικό
Υποστήριξη 6 (ή 16) ομάδων πολυπλεξίας/ISDB-Tmodulating---Προαιρετικό
Υποστήριξη 1 ASI ως κάτοπτρο ενός από τους φορείς εξόδου RF --- Προαιρετικό
Υποστήριξη εξόδου IP 12 MPTS μέσω UDP, RTP/RTSP&ndash, DVB-C RFout
Υποστήριξη εξόδου IP 8 MPTS μέσω UDP, RTP/RTSP-- DVB-T/ATSC RFout
Υποστήριξη εξόδου IP 6 (ή 16) MPTS μέσω UDP, RTP/RTSP-- ISDB-T RFout
Υποστήριξη LOGO, Λεζάντα και εισαγωγή κωδικού QR(Υποστηριζόμενη γλώσσα: 中文, Αγγλικά, يةعربال, ไทย, , русский, اردو, formorelanguagesπαρακαλώ συμβουλευτείτε μας…)
Υποστήριξη επαναχαρτογράφησης PID/ ακριβής προσαρμογή PCR/επεξεργασία PSI/SI και εισαγωγή
Έλεγχος μέσω διαχείρισης ιστού και εύκολες ενημερώσεις μέσω web

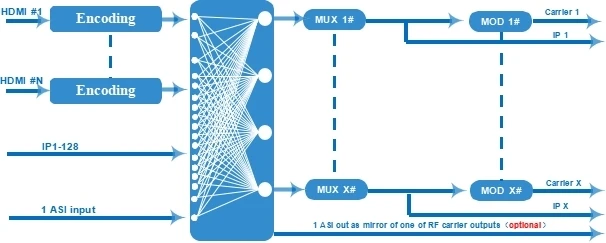

Γράφημα Αρχών

Προδιαγραφές

Εισαγωγή	8/16/24 Είσοδοι HDMI για την επιλογή 1 ASI in για re-mux 1 είσοδος USB Player για re-mux Είσοδος IP 128 μέσω UDP και RTP, θύρα GE, RJ45— Έξοδος RF DVB-C Είσοδος IP 128 μέσω UDP και RTP, θύρα GE, RJ45— Έξοδος DVB-T/ATSC RF 128 Είσοδος IP μέσω UDP και RTP, θύρα GE, RJ45&mdash, Έξοδος RF ISDBT
βίντεο	Ανάλυση	Εισαγωγή	1920&φορές;1080_60P,1920&φορές;1080_60i, 1920&φορές;1080_50P,1920&φορές;1080_50i, 1280&φορές;720_60P, 1280&φορές;720_50P, 720&φορές;576_50i,720&φορές;480_60i,
		Παραγωγή	1920&φορές;1080_30P, 1920&φορές;1080_25P, 1280&φορές;720_30P, 1280&φορές;720_25P, 720&φορές;576_25P,720&φορές;480_30P,
	Κωδικοποίηση	MPEG-4 AVC/H.264
	Ρυθμός bit	1Mbps~13Mbps κάθε κανάλι
	Έλεγχος ποσοστού	CBR/VBR
	Δομή GOP	IP…P (Ρύθμιση πλαισίου, χωρίς πλαίσιο B)
Ήχος	Κωδικοποίηση	Περνούν MPEG-1 Layer 2, LC-AAC, HE-AAC και AC3
	Ρυθμός δειγματοληψίας	48KHz
	Ανάλυση	24-bit
	Κέρδος ήχου	0-255 Ρυθμιζόμενο
	MPEG-1 Επίπεδο 2 Ρυθμός bit	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Ρυθμός bit LC-AAC	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	Ρυθμός bit HE-AAC	48/56/64/80/96/112/128 kbps
Πολυπλεξία	Μέγιστο PID Επαναχαρτογράφηση	255 είσοδος ανά κανάλι
	Λειτουργία	Remapping PID (αυτόματα ή μη αυτόματα)
		Ακριβής προσαρμογή PCR
		Δημιουργία πίνακα PSI/SI αυτόματα
Διαμόρφωση	DVB-C	Κανάλι QAM	Έξοδος 12 μη γειτονικών φορέων (μέγ εύρος ζώνης 192 MHz)
		Πρότυπο	EN300 429/ITU-T J.83A/B
		MER	& ge;40db
		Συχνότητα RF	50~960MHz, βήμα 1KHz
		Επίπεδο εξόδου RF	-20~+3dbm, βήμα 0,1db
		Ρυθμός συμβόλων	5.0Msps~7.0Msps, 1ksps stepping
			J.83A	J.83B
		σχηματισμού	16/32/64/128/256QA M	64/256 QAM
		εύρος ζώνης	8M	6M
	DVB-T	Πρότυπο	EN300744
		Λειτουργία FFT	2K,4K, 8K

		εύρος ζώνης		6M, 7M, 8M
		σχηματισμού		QPSK, 16QAM, 64QAM
		Διάστημα φύλαξης		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge, 42 dB
		Συχνότητα RF		50~960MHz, βήμα 1KHz
		Έξοδος RF		Έξοδος 8 μη γειτονικών φορέων (μέγ εύρος ζώνης 192 MHz)
		Επίπεδο εξόδου RF		-20~ +3dBm, βήμα 0,1db
	ATSC	Πρότυπο		ATSC A/53
		εύρος ζώνης		6M
		σχηματισμού		8 VSB
		FEC		RS(208 188)+Trellis
		MER		& ge;40dB
		ACL		-55 dBc
		Συχνότητα RF		50~960MHz, βήμα 1KHz
		Έξοδος RF		Έξοδος 8 μη γειτονικών φορέων (μέγ εύρος ζώνης 192 MHz)
		Επίπεδο εξόδου RF		-20~+3dbm (για όλους τους φορείς), 0,5db stepping
	ISDB-T	Πρότυπο		ARIB STD-B31
		εύρος ζώνης		6M
		σχηματισμού		QPSK, 16QAM, 64QAM
		Διάστημα φύλαξης		1/32, 1/16, 1/8, 1/4
		Μετάδοση Τρόπος		2K, 4K, 8K
		Ποσοστό κωδικού		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;40dB
		Συχνότητα RF		50~960MHz, βήμα 1KHz
		Έξοδος RF		Έξοδος 6 (ή 16) μη γειτονικών φορέων (μέγιστο εύρος ζώνης 192 MHz)
		Επίπεδο εξόδου RF		-20dBm~+3dBm, 0,1dB βήμα
Έξοδος ροής	1 έξοδος ASI ως κάτοπτρο ενός από τους φορείς εξόδου RF (Προαιρετικό) Έξοδος 12 MPTS μέσω UDP και RTP/RTSP ως κάτοπτρο 12 φορέων DVB-C, Έξοδος 8 MPTS μέσω UDP και RTP/RTSP ως καθρέφτης 8 φορέων DVB-T/ATSC (Προαιρετικό) 6 Έξοδος MPTS μέσω UDP και RTP/RTSP ως καθρέφτης 6 φορέων ISDB-T (Προαιρετικό) Έξοδος 16 MPTS μέσω UDP και RTP/RTSP ως κάτοπτρο 16 φορέων ISDB-T (Προαιρετικό) Διεπαφή Ethernet 1*1000M Base-T, θύρα GE
Λειτουργία συστήματος	Διαχείριση δικτύου (WEB)
	κινέζικη και αγγλική γλώσσα
	Αναβάθμιση λογισμικού Ethernet
Διάφορα	Διάσταση (W&φορές, L&φορές, Υ)		482 χιλιοστά&φορές, 328 χιλιοστά&φορές, 44 χιλιοστά
	περιβάλλον		0~45℃(εργασία)；-20~80℃（Αποθήκευση）
	Απαιτήσεις ισχύος		AC 110V± 10%, 50/60Hz, AC 220± 10%, 50/60Hz
