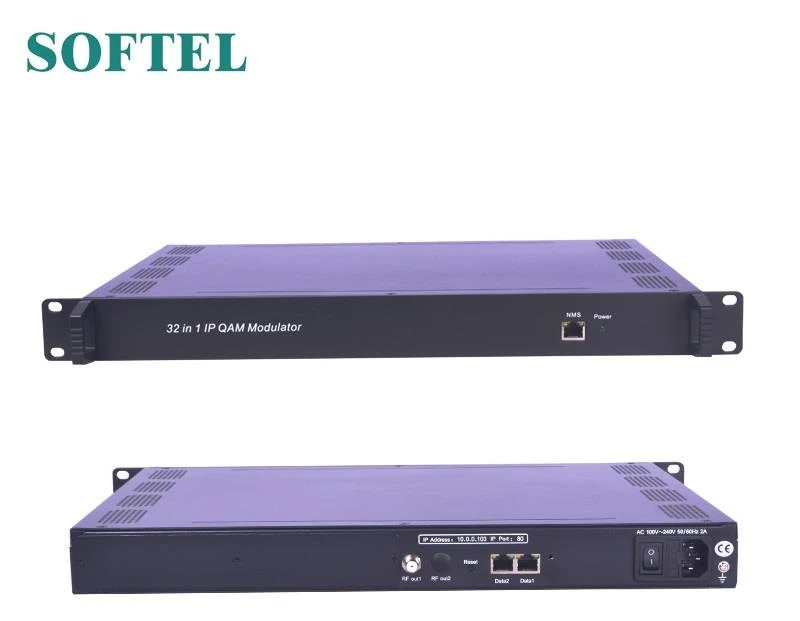

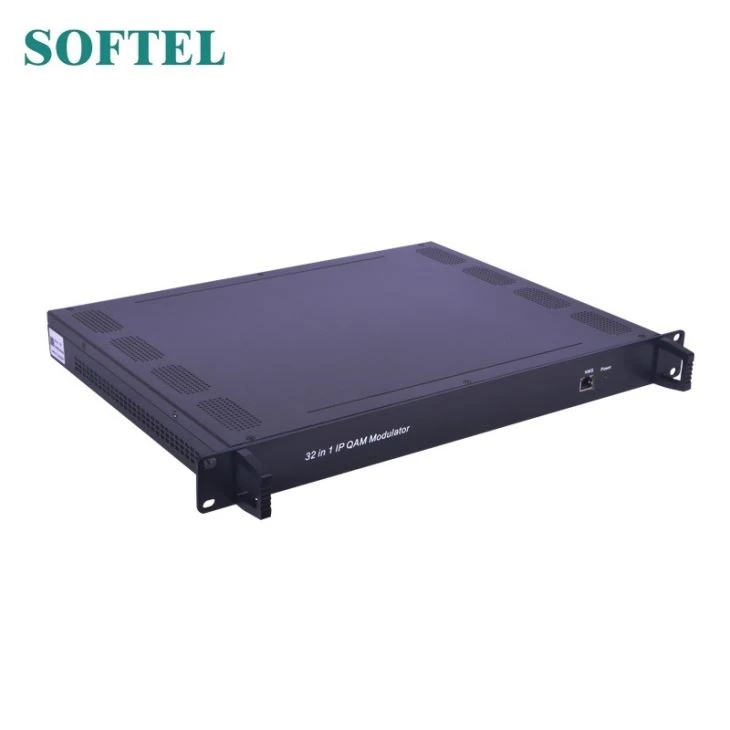

Διαμορφωτής IP Qam 32 καναλιών
32 καναλιών Το Modulator IP Qam SFT3332 διαθέτει 32 κανάλια πολυπλεξίας, 32 κανάλια κρυπτογράφησης και 32 κανάλια διαμόρφωσης QAM (DVB-C) και υποστηρίζει τη διαχείριση δικτύου μέσω διαδικτύου. Χαρακτηρίζεται επίσης από υψηλό ολοκληρωμένο επίπεδο, υψηλή απόδοση και χαμηλό κόστος.
Χαρακτηριστικό γνώρισμα
2 είσοδος GE, Data1 και Data2 (προαιρετική διασύνδεση SFP)
Υποστηρίζει έως και 1024 κανάλια TS σε UDP / RTP, unicast και multicast, IGMP v2 \ v3
Μέγιστο 840Mbps για κάθε είσοδο GE
Υποστηρίζει ακριβή προσαρμογή PCR / φίλτρο CA, PID remapping και επεξεργασία PSI / SI
Υποστηρίζει έως και 256 PIDS επαναπροσδιορισμού ανά κανάλι
Υποστηρίζει 32 πολυπλεγμένα ή κωδικοποιημένα TS μέσω UDP / RTP / RTSP εξόδου
32 μη παρακείμενες μονάδες QAM εξόδου, συμβατές με το DVB-C (EN 300 429) και ITU-T J.83 A / B
Υποστηρίζει κωδικοποίηση RS (204.188)
Τεχνική παράμετρος
Εισαγωγή | Εισαγωγή | 512 × 2 είσοδος IP, θύρα Ethernet 2 * 100 / 1000M (προαιρετική διασύνδεση SFP) | |
Πρωτόκολλο μεταφοράς | TS over UDP / RTP, unicast και multicast, IGMP V2 / V3 | ||
Ρυθμός μετάδοσης | Μέγιστο 840Mbps για κάθε είσοδο GE | ||
Mux | Κανάλι εισόδου | 1024 | |
Κανάλι εξόδου | 32 | ||
Μέγιστα PID | 256 ανά κανάλι | ||
Λειτουργίες | PID remapping (αυτόματη / μη αυτόματη προαιρετική) | ||
Επαλήθευση με ακριβή PCR | |||
PSI / SI πίνακα που παράγει αυτόματα | |||
Κρυπτογράφηση | Μέγιστη CA simulscrypt | 4 | |
Κανόνας Standard | ETR289, ETSI 101 197, ETSI 103 197 | ||
Σύνδεση | Τοπική / απομακρυσμένη σύνδεση | ||
Διαμόρφωση | Μονάδα DVB-C Modulator | J.83Α | Αστερισμός: 16/32/64/128 / 256QAM |
Εύρος ζώνης: 8Μ | |||
J.83Β | Αστερισμός: 64QAM / 256QAM | ||
Εύρος ζώνης: 6Μ | |||
QAM Channel | 32 μη γειτονικό φορέα | ||
Πρότυπο διαμόρφωσης | EN300 429 / ITU-T J.83A / B (DVB-C) | ||
Ρυθμός συμβόλων | 5.0 ~ 7.0Msps, βήμα 1ksps | ||
σχηματισμού | 16, 32, 64, 128, 256QAM | ||
FEC | RS (204, 188) | ||
Έξοδος RF | Διεπαφή | 1 F τυπωμένη θύρα εξόδου για 32 φορείς, 75Ω | |
Εύρος RF | 50 ~ 960MHz, βαθμίδα 1kHz | ||
Επίπεδο εξόδου | -20dBm ~ + 10dBm (87 ~ 117dbμV), 0.1dB βαθμίδα | ||
MER | ≥ 40dB | ||
Έξοδο TS | 32 έξοδος IP μέσω UDP / RTP / RTSP, unicast / multicast, 2 * 100 / 1000M θύρες Ethernet (SFP) | ||
Σύστημα | Υποστήριξη λογισμικού διαχείρισης δικτύου (NMS) | ||
Γενικός | Αποσπάσματα | 420 χλστ. × 440 χλστ. × 44,5 χλστ. (Πχχχχ) | |
Θερμοκρασία | 0 ~ 45 ℃ (λειτουργία), -20 ~ 80 ℃ (αποθήκευση) | ||
Παροχή ηλεκτρικού ρεύματος | AC 100V ± 10%, 50 / 60Hz ή AC 220V ± 10%, 50 / 60Hz | ||
Αντιμετώπιση προβλημάτων
Το σύστημα διασφάλισης ποιότητας ISO9001 του SOFTEL έχει εγκριθεί από την οργάνωση CQC. Για την εγγύηση της ποιότητας, της αξιοπιστίας και της σταθερότητας των προϊόντων. Όλα τα προϊόντα της Softel έχουν περάσει τη δοκιμή και την επιθεώρηση πριν από την αποστολή του εργοστασίου. Το σύστημα δοκιμών και επιθεώρησης καλύπτει ήδη όλα τα οπτικά, ηλεκτρονικά και μηχανικά κριτήρια που έχουν εκδοθεί από την Softel.
Για να αποφύγετε πιθανό κίνδυνο, ακολουθήστε αυστηρά τις συνθήκες λειτουργίας.
Μέτρο πρόληψης
Εγκατάσταση της συσκευής στον τόπο όπου η θερμοκρασία περιβάλλοντος είναι μεταξύ 0 και 45 ° C.
Βεβαιωθείτε ότι υπάρχει καλός εξαερισμός για την ψύκτρα στον οπίσθιο πίνακα και σε άλλες οπές ψεκασμού, εάν είναι απαραίτητο.
Ελέγξτε την τάση εναλλασσόμενου ρεύματος στην περιοχή παροχής ρεύματος και η σύνδεση είναι σωστή πριν ενεργοποιήσετε τη συσκευή.
Ο έλεγχος της στάθμης εξόδου RF ποικίλλει εντός εύρους ανοχής αν είναι απαραίτητο
Ο έλεγχος όλων των καλωδίων σήματος έχει συνδεθεί σωστά
Η συχνή ενεργοποίηση / απενεργοποίηση της συσκευής απαγορεύεται. το διάστημα μεταξύ κάθε ενεργοποίησης / απενεργοποίησης πρέπει να είναι μεγαλύτερο από 10 δευτερόλεπτα.
Προϋποθέσεις πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας
Το καλώδιο τροφοδοσίας ή η υποδοχή είναι κατεστραμμένο
Οποιοδήποτε υγρό ρέει στη συσκευή.
Οποιοδήποτε υλικό προκαλεί σύντομο κύκλωμα
Συσκευή σε υγρό περιβάλλον
Η συσκευή υπέστη σωματική βλάβη
Μακρόχρονη αδράνεια.
Μετά την ενεργοποίηση και την επαναφορά στην εργοστασιακή ρύθμιση, η συσκευή εξακολουθεί να μην μπορεί να λειτουργήσει σωστά.
