IP To ISDB T Modulator
IP To ISDB T Modulator

IP σε διαμορφωτή ISDB T

Είναι η τελευταία συσκευή Mux-modulating. Με 6 κανάλια πολυπλεξίας και 6 κανάλια διαμόρφωσης (ISDB-Tb), υποστηρίζει μέγιστη είσοδο IP 192 μέσω των θυρών GE και έξι μη παρακείμενων φορέων (50MHz ~ 960MHz) μέσω της διασύνδεσης εξόδου RF.

Αποστολή ερώτησής

Εισαγωγή προϊόντος

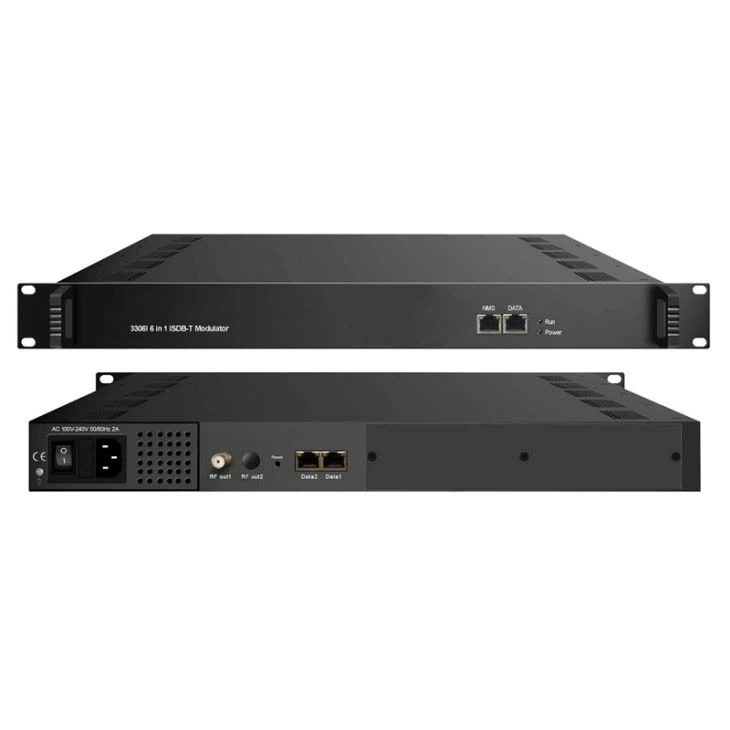

Το SFT3306I IP to ISDB T modulator είναι η τελευταία συσκευή Mux-modulating. Με 6 κανάλια πολυπλεξίας και 6 κανάλια διαμόρφωσης (ISDB-Tb), υποστηρίζει μέγιστη είσοδο IP 192 μέσω των θυρών GE και έξι μη παρακείμενων φορέων (50MHz ~ 960MHz) μέσω της διασύνδεσης εξόδου RF. Αυτός ο διαμορφωτής IP σε ISDB T είναι πολύ προσαρμόσιμος στο σύστημα εκπομπής DTV νέας γενιάς.

Χαρακτηριστικό γνώρισμα

2 είσοδος GE, δεδομένα 1 και δεδομένα 2

Υποστηρίζει έως και 192 εισόδους IP μέσω UDP / RTP, unicast και multicast, IGMP v2 \ v3

Μέγιστο 840Mbps για κάθε είσοδο GE

Υποστηρίζει ακριβή ρύθμιση της PCR

Υποστηρίζει το φιλτράρισμα CA PID, τη μετατόπιση και την επεξεργασία PSI / SI

Υποστηρίζει μέχρι 180 PIDS remapping ανά κανάλι

Υποστήριξη 6 πολυπλεγμένων TS μέσω UDP / RTP / RTSP εξόδου

6 μη γειτονικοί μεταφορείς εξόδου, συμμορφούμενοι με το ISDB-Tb (ARIB STD-B31)

Υποστήριξη διαχείρισης δικτύου μέσω διαδικτύου

Προδιαγραφές

Εισαγωγή	32 × 6 είσοδος IP, 1000M θύρα Ethernet
Πρωτόκολλο μεταφοράς	TS over UDP / RTP, unicast και multicast, IGMP V2 / V3
Ρυθμός μετάδοσης	Μέγιστο 840Mbps για κάθε είσοδο GE
Mux	Κανάλι εισόδου	192
	Κανάλι εξόδου	6
	Μέγιστα PID	180 ανά κανάλι
	Λειτουργίες	PID remapping (αυτόματη / μη αυτόματη προαιρετική)
		Επαλήθευση με ακριβή PCR
		PSI / SI πίνακα που παράγει αυτόματα
Διαμόρφωση Παράμετροι	Πρότυπο	ARIB STD-B31
	εύρος ζώνης	6Μ
	σχηματισμού	QPSK, 16QAM, 64QAM
	Διαστήματος Φρουράς	1/32, 1/16, 1/8, 1/4
	Λειτουργία μετάδοσης	2Κ, 4Κ, 8Κ
	Κωδικός ρυθμού	1/2, 2/3, 3/4, 5/6, 7/8
	MER	≥40dB
	Συχνότητα ραδιοσυχνοτήτων	50 ~ 960MHz, 1KHz βήμα
	Επίπεδο εξόδου RF	-20dBm ~ + 10dBm (87 ~ 117dbμV), 0.1dB βαθμίδα
Έξοδος RF	Διεπαφή	1 F τυπωμένη θύρα εξόδου για 6 φορείς, 75Ω αντίσταση
Έξοδος RF	ACLR	-50 dBc
Έξοδο TS	6 έξοδος IP σε UDP / RTP / RTSP, unicast / multicast, 1000M θύρες Ethernet
Σύστημα	Υποστήριξη λογισμικού διαχείρισης δικτύου (NMS)
Γενικός	Διάσταση	420 χλστ. × 440 χλστ. × 44,5 χλστ. (Πχχχχ)
	Βάρος	3kg
	Θερμοκρασία	0 ~ 45 ℃ (λειτουργία), -20 ~ 80 ℃ (αποθήκευση)
	Παροχή ηλεκτρικού ρεύματος	AC 100V ± 10%, 50 / 60Hz ή AC 220V ± 10%, 50 / 60Hz
	Κατανάλωση	15.4W
