Καλώδιο οπτικών διαφημίσεων

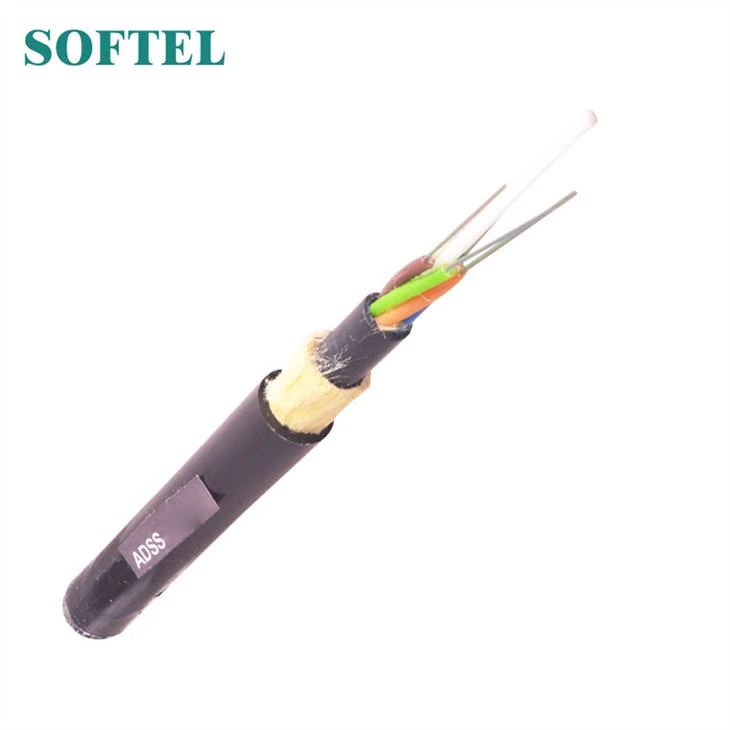

Το οπτικό καλώδιο Adss είναι χαλαρού τύπου σωλήνα, καλώδιο οπτικών ινών με κεντρικό μέλος αντοχής FRP

Αποστολή ερώτησής

Εισαγωγή προϊόντος

Καλώδιο οπτικών διαφημίσεων

Adss Optical Cable

Επισκόπηση προϊόντος του οπτικού καλωδίου Adss

Χαλαρή κατασκευή σωλήνων, σωλήνες γεμισμένοι, στοιχεία (σωλήνες και πληρωτικά όταν είναι απαραίτητο) τοποθετημένα γύρω από μη μεταλλικό μέλος κεντρικής αντοχής, νήματα από πολυεστέρα που χρησιμοποιούνται για δέσιμο του πυρήνα του καλωδίου, ταινία στεγανοποίησης νερού τυλιγμένη στον πυρήνα καλωδίου, ενισχυμένα με νήματα αραμιδίου, 1 θήκη ripcordand PE.

Adss Optical Cable 2

Fiber&ενισχυτή; κωδικός tubecolorτουΚαλώδιο οπτικών διαφημίσεων

Οχι	1	2	3	4	5	6
Χρώμα	Μπλε	Πορτοκάλι	Πράσινος	καφέ	Σχιστόλιθος	άσπρο
Οχι	7	8	9	10	11	12
Χρώμα	το κόκκινο	Μαύρος	Κίτρινος	Βιολέτα	Ροζ	Aqua

Adss Optical Cable 3

Παράμετροι προϊόντος του οπτικού καλωδίου Adss

SN	Είδος	Μονάδα	αξία
1	Αριθμός ινών	μετρώ	24
2	Αριθμός ινών ανά σωλήνα	μετρώ	6
3	Δομή καλωδίου	μετρώ	1+6
4	Πάχος από το εξωτερικό	χιλ	Ονομαστικό 1.7
5	Διάμετρος καλωδίου (± 5%)	χιλ	11.0
6	Βάρος καλωδίου (± 10%)	kg / χλμ	88
7	Μέγιστη επιτρεπόμενη ένταση	N	4000
8	Βραχυπρόθεσμη συντριβή	N / 100 mm	1000
9	Σπιθαμή	m	≤100
10	ΤΑΧΥΤΗΤΑ ΑΝΕΜΟΥ	χλμ / ώρα	60~140
11	Πάχος πάγου	χιλ	0
12	Εγκατάσταση sag	%	≥1.0

Χαρακτηριστικό του οπτικού καλωδίου διαφημίσεων

3.1 Ελάχιστη ακτίνα κάμψης για εγκατάσταση

Στατικό: 10x διάμετρος καλωδίου

Δυναμική: 20x διάμετρος καλωδίου

3.2 Εύρος θερμοκρασίας εφαρμογής

Λειτουργία: -20 ℃ ~ +60 ℃

Εγκατάσταση: -10 ℃ ~ +60 ℃

Αποθήκευση / μεταφορά: -20 ℃ ~ +60 ℃

3.3 Κύριος μηχανικός ενισχυτής GG; δοκιμή περιβαλλοντικής απόδοσης

Είδος

TεκMμέθοδος

Όρος αποδοχής

Αντοχή σε εφελκυσμό

IEC 60794-1-2-Ε1

- Φόρτωση: Μέγιστη επιτρεπόμενη ένταση

- Μήκος καλωδίου: περίπου 50μ

- Χρόνος φόρτωσης: 1 λεπτό

- Καταπολέμηση ινών 0,33% £

- Χωρίς θραύση ινών και καμία ζημιά στο περίβλημα.

Δοκιμή συντριβής

IEC 60794-1-2-Ε3

- Φόρτωση: Βραχυπρόθεσμη συντριβή

- Χρόνος φόρτωσης: 1 λεπτό

- Αλλαγή απώλειας £ 0,1dB@1550n μετά τον έλεγχο

- Χωρίς θραύση ινών και καμία ζημιά στο περίβλημα.

Χαρακτηριστικό τουΚαλώδιο οπτικών διαφημίσεων

G652Diber πληροφορίες

Διάμετρος πεδίου λειτουργίας (1310nm): 9,2 mm ± 0,4 mm

Διάμετρος πεδίου λειτουργίας (1550nm): 10,4 mm ± 0,8 mm

Κόψτε το μήκος κύματος των καλωδιωμένων ινών (lcc): £ 1260nm

Εξασθένηση στα 1310nm: 0,36dB £ / km

Εξασθένηση στα 1550nm: 0,22dB £ / km

Απώλεια κάμψης στα 1550nm (100 στροφές, ακτίνα 30 mm): 0,05dB £

Διασπορά στην περιοχή 1288 έως 1339nm: £ 3,5ps / (nm • km)

Διασπορά στα 1550nm: £ 18ps / (nm • km)

Κλίση διασποράς σε μήκος κύματος μηδενικής διασποράς: 0,092 pps / (nm2 • km)

Κύριος μηχανικός ενισχυτής GG; δοκιμή περιβαλλοντικής απόδοσης

Είδος	Μέθοδος ελέγχου	Όρος αποδοχής
Αντοχή σε εφελκυσμό IEC 794-1-2-Ε1	- Φορτίο: Βραχυπρόθεσμη ένταση - Μήκος καλωδίου: περίπου 50μ	- Καταπολέμηση ινών 0,15% £ - Αλλαγή απώλειας 0,1 dB @ 1550 nm - Χωρίς θραύση ινών και καμία ζημιά στο περίβλημα
Δοκιμή συντριβής IEC 60794-1-2-Ε3	- Φόρτωση: Βραχυπρόθεσμη συντριβή - Χρόνος φόρτωσης: 1 λεπτό	- Αλλαγή απώλειας 0,05dB@1550nm £ - Χωρίς θραύση ινών και καμία ζημιά στο περίβλημα.
Δοκιμή σύγκρουσης IEC 60794-1-2-Ε4	- Σημεία πρόσκρουσης: 3 - Ώρες ανά σημείο: 1 - Ενέργεια κρούσης: 5J	- Αλλαγή ζημίας 0,1dB@1550nm £ - Χωρίς θραύση ινών και καμία ζημιά στο περίβλημα.
Δοκιμή ποδηλασίας θερμοκρασίας YD / T901-2001-4.4.4.1	- Βήμα θερμοκρασίας: +20oC → -40oC → +70oC → +20oC - Χρόνος ανά βήμα: 12 ώρες - Αριθμός κύκλου: 2	- Αλλαγή απώλειας £ 0,05 dB / km @ 1550 nm - Χωρίς θραύση ινών και καμία ζημιά στο περίβλημα.
