Καλώδιο οπτικών ινών ADSS

Το καλώδιο οπτικής ίνας ADSS είναι χαλαρού τύπου, καλώδιο οπτικών ινών με κεντρικό μέλος αντοχής FRP

Αποστολή ερώτησής

Εισαγωγή προϊόντος

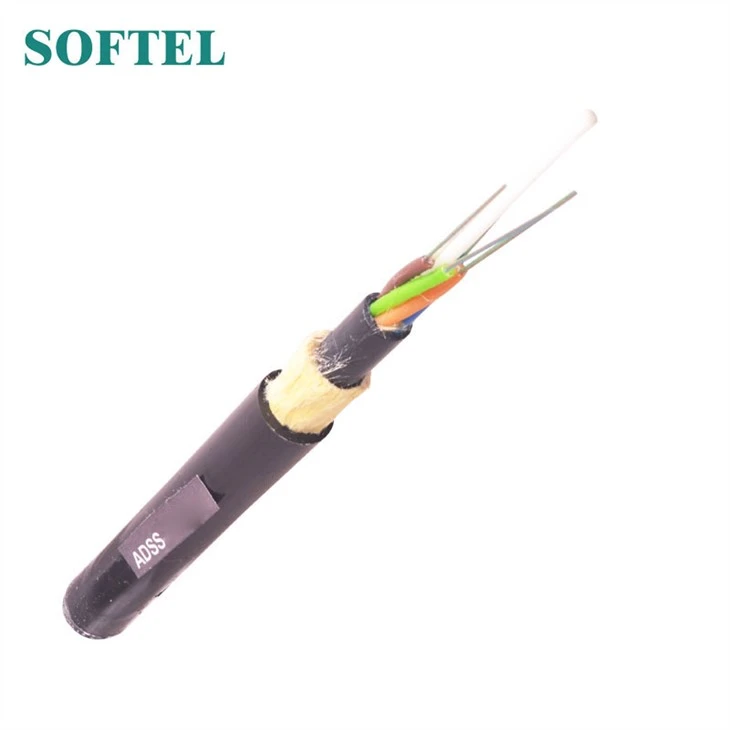

Καλώδιο οπτικών ινών ADSS

ADSS Optical Fiber Cable

Επισκόπηση προϊόντος του καλωδίου οπτικών ινών ADSS

Χαλαρή κατασκευή σωλήνων, σωλήνες γεμισμένοι, στοιχεία (σωλήνες και πληρωτικά όταν είναι απαραίτητο) τοποθετημένα γύρω από μη μεταλλικό μέλος κεντρικής αντοχής, νήματα από πολυεστέρα που χρησιμοποιούνται για δέσιμο του πυρήνα του καλωδίου, ταινία στεγανοποίησης νερού τυλιγμένη στον πυρήνα καλωδίου, ενισχυμένα με νήματα αραμιδίου, 1 θήκη ripcordand PE.

Περιγραφή

1. Το καλώδιο ADSS είναι χαλαρό σωλήνα. Οι ίνες, 250μm, τοποθετούνται σε ένα χαλαρό σωλήνα κατασκευασμένο από πλαστικά υψηλού συντελεστή. Οι σωλήνες γεμίζονται με ανθεκτική στο νερό ένωση πλήρωσης.

2. Οι σωλήνες (και τα γεμιστικά) είναι κλωστοί γύρω από ένα FRP (Fiber Reinforced Plastic) ως μη μεταλλικό μέλος κεντρικής αντοχής σε έναν συμπαγή και κυκλικό πυρήνα καλωδίου.

3. Αφού γεμίσει ο πυρήνας του καλωδίου με ένωση πλήρωσης. καλύπτεται με λεπτό εσωτερικό περίβλημα PE (πολυαιθυλενίου).

4. Μετά την εφαρμογή λανθάνοντος στρώματος από νήματα αραμιδίου πάνω από το εσωτερικό περίβλημα ως μέλος αντοχής, το καλώδιο συμπληρώνεται με εξωτερικό περίβλημα PE ή AT (αντι-παρακολούθησης).

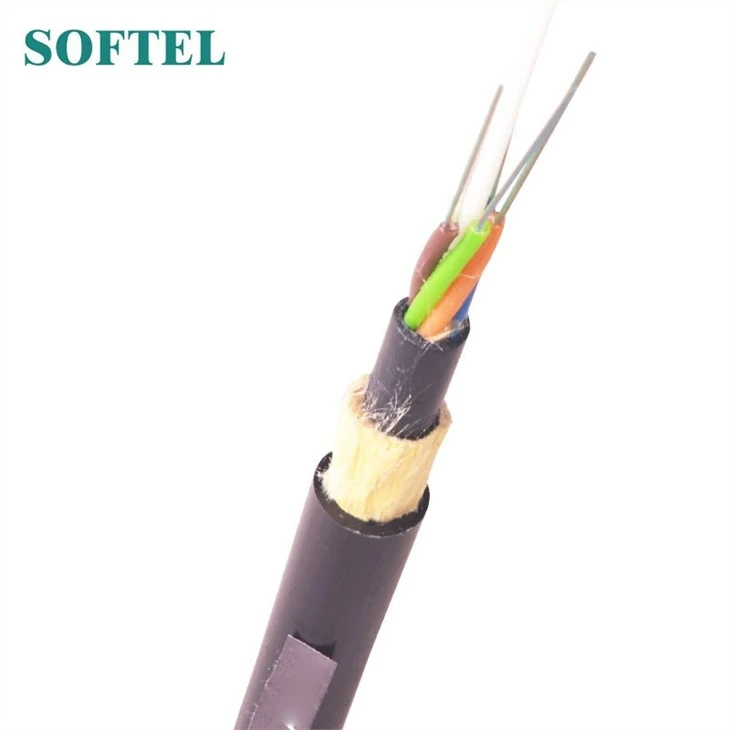

ADSS Optical Fiber Cable 2

Fiber&ενισχυτή; κωδικός tubecolorτουΚαλώδιο οπτικών ινών ADSS

Οχι	1	2	3	4	5	6
Χρώμα	Μπλε	Πορτοκάλι	Πράσινος	καφέ	Σχιστόλιθος	άσπρο
Οχι	7	8	9	10	11	12
Χρώμα	το κόκκινο	Μαύρος	Κίτρινος	Βιολέτα	Ροζ	Aqua

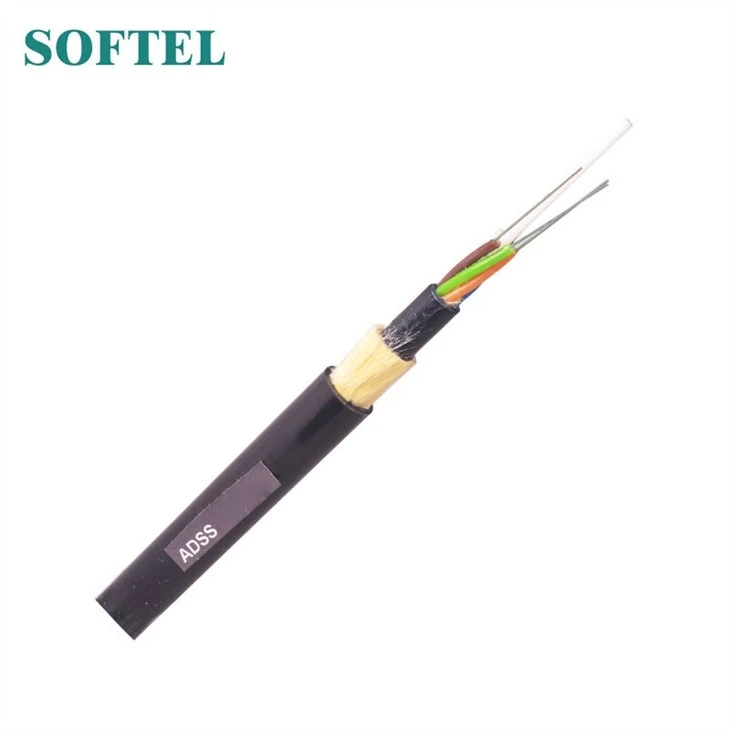

ADSS Optical Fiber Cable 3

Παράμετροι προϊόντος του καλωδίου οπτικών ινών ADSS

SN	Είδος	Μονάδα	αξία
1	Αριθμός ινών	μετρώ	24
2	Αριθμός ινών ανά σωλήνα	μετρώ	6
3	Δομή καλωδίου	μετρώ	1+6
4	Πάχος από το εξωτερικό	χιλ	Ονομαστικό 1.7
5	Διάμετρος καλωδίου (± 5%)	χιλ	11.0
6	Βάρος καλωδίου (± 10%)	kg / χλμ	88
7	Μέγιστη επιτρεπόμενη ένταση	N	4000
8	Βραχυπρόθεσμη συντριβή	N / 100 mm	1000
9	Σπιθαμή	m	≤100
10	ΤΑΧΥΤΗΤΑ ΑΝΕΜΟΥ	χλμ / ώρα	60~140
11	Πάχος πάγου	χιλ	0
12	Εγκατάσταση sag	%	≥1.0

Χαρακτηριστικά:

1. Μπορεί να εγκατασταθεί χωρίς να κλείσει το ρεύμα
2. Εξαιρετική απόδοση AT. Το μέγιστο επαγωγικό στο σημείο λειτουργίας του θηκαριού AT μπορεί να φτάσει τα 25kV
3. Ελαφρύς και μικρής διαμέτρου μειώνοντας το φορτίο που προκαλείται από τον πάγο και τον άνεμο και το φορτίο στους πύργους και το καπάκι
4. Μεγάλα μήκη ανοίγματος και το μεγαλύτερο άνοιγμα είναι πάνω από 1000 μέτρα
5. Καλή απόδοση αντοχής και θερμοκρασίας εφελκυσμού
6. Η διάρκεια ζωής του σχεδιασμού είναι 30 χρόνια

7. Η πραγματική κατάσταση των εναέριων γραμμών ισχύος λαμβάνεται πλήρως υπόψη κατά τον σχεδιασμό του καλωδίου ADSS.

8. Για εναέριες γραμμές ισχύος κάτω από 110kV, εφαρμόζεται εξωτερικό περίβλημα PE.

9. Για ηλεκτροφόρα καλώδια ίση ή μεγαλύτερη από 110kV. Εφαρμόζεται στο εξωτερικό περίβλημα.

10. Ο αφιερωμένος σχεδιασμός της ποσότητας αραμιδίου και της διαδικασίας προσχώρησης μπορεί να ικανοποιήσει τη ζήτηση σε διάφορα ανοίγματα.

Εφαρμογή

1. Εφαρμογές εξωτερικών κεραιών
2. Σύστημα μετάδοσης χαμηλής τάσης (≤12 kV)
3. Σιδηροδρομικός ενισχυτής GG; Διαδρομή πόλων τηλεπικοινωνιών
4. Συνδρομητής& Τοπικό δίκτυο
5. Φωνή, δεδομένα, βίντεο& σύστημα απεικόνισης

Πακέτο συσκευασίας οπτικών ινών ADSS

package of ADSS Optical Fiber Cable
