Δοκιμαστής ινών Mini OTDR

Αυτό το Fiber Tester Mini OTDR σηματοδοτεί ένα τεράστιο άλμα προς τα εμπρός στην απόδοση και τη χρησιμότητα μέτρησης οπτικών ινών.

Αποστολή ερώτησής

Εισαγωγή προϊόντος

Δοκιμαστής ινών Mini OTDR

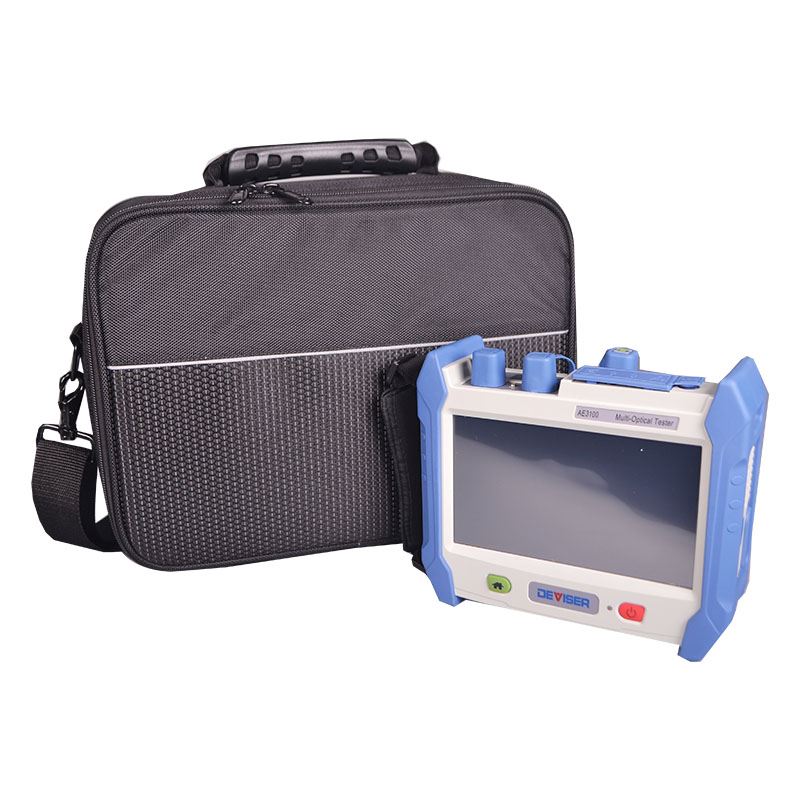

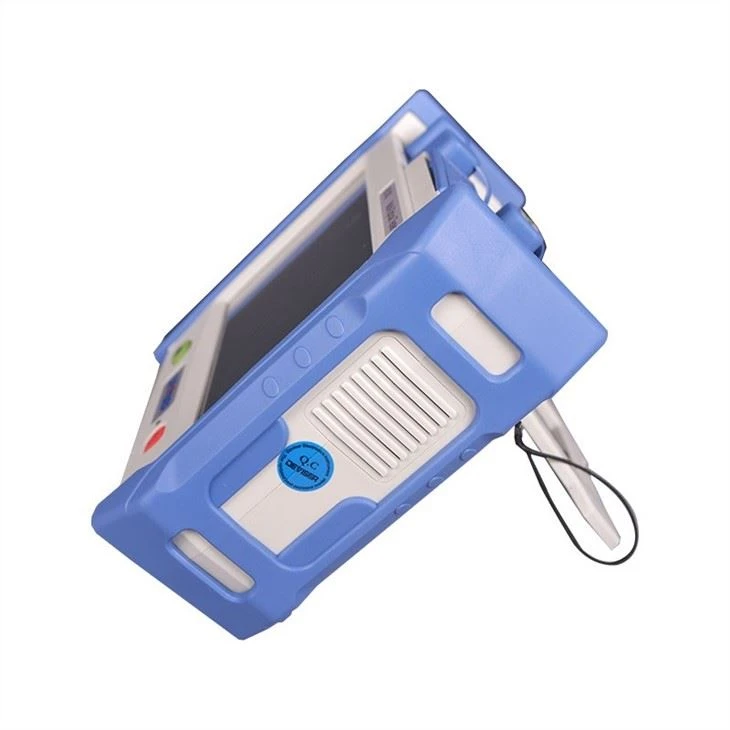

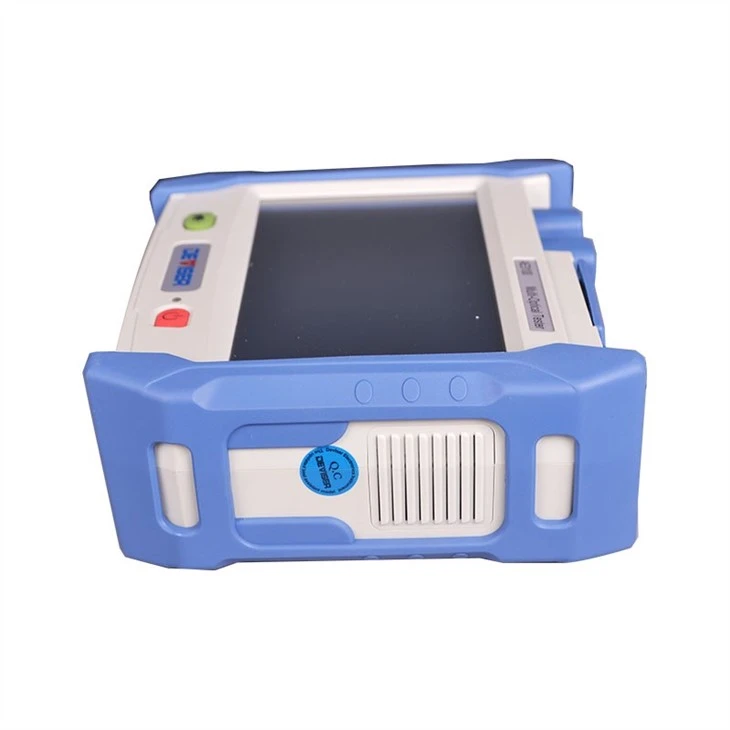

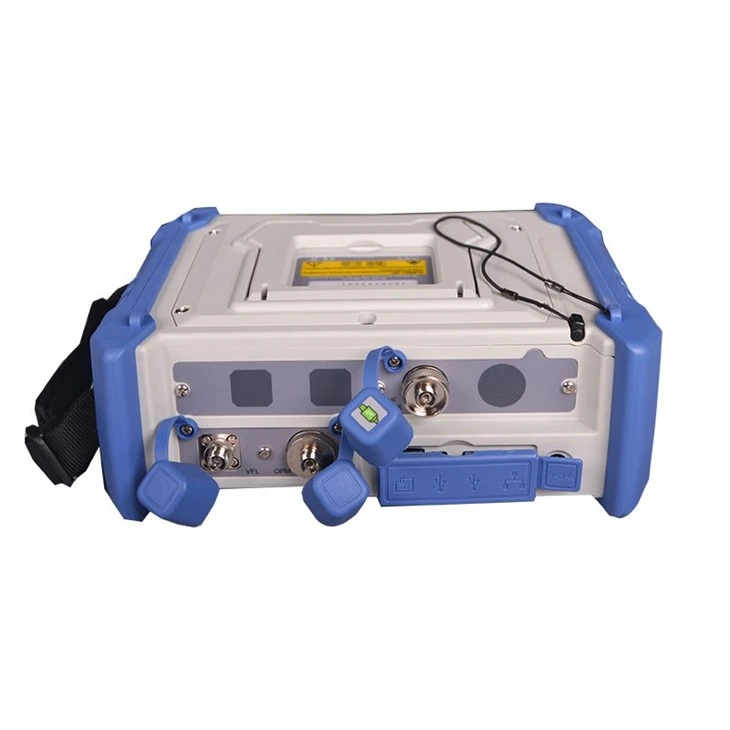

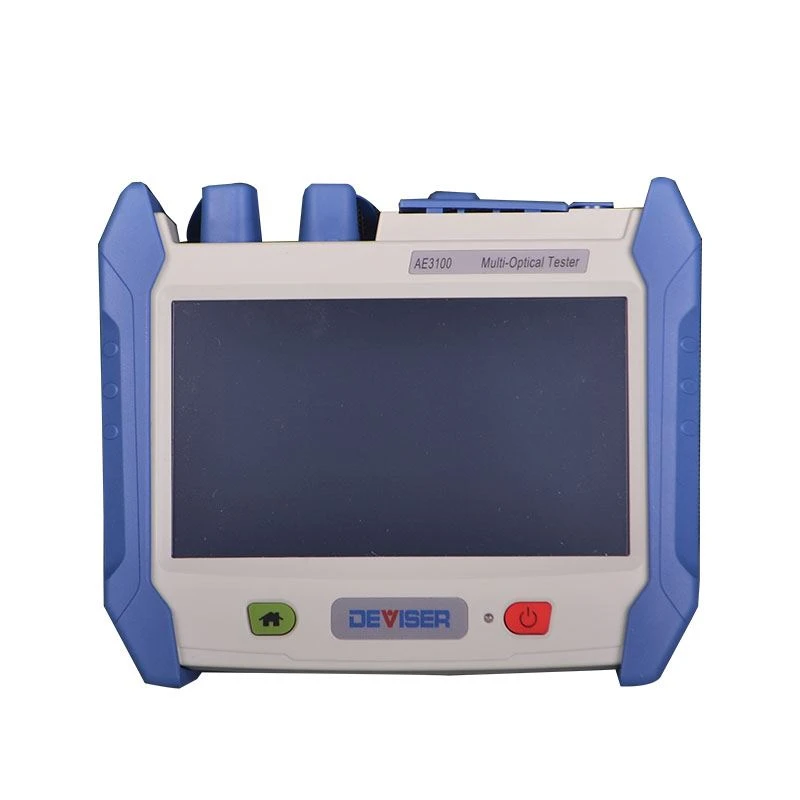

Prodcut Display

Δοκιμαστής ινών Mini OTDR

Ο έλεγχος της οθόνης αφής, η αρθρωτή πλατφόρμα και η ανάλυση σε πραγματικό χρόνο δεν είναι παρά μερικές από τις νέες δυνατότητες που καθιστούν αυτό το νέο OTDR το ιδανικό οπτικό όργανο δοκιμής για την επαλήθευση δικτύων πρόσβασης, κατασκευής, συντήρησης ανάπτυξης& έλεγχο ταυτότητας δικτύων FTTH. Διατίθενται διάφορα μοντέλα που καλύπτουν ένα ευρύ φάσμα εφαρμογών και απαιτήσεων, διπλού ή πολλαπλού μήκους κύματος, από 28 έως 39dB.

Χαρακτηριστικά

• Οθόνη αφής LCD 7 ”, 800x480 LCD που δίνει δύναμη και άνεση στις άκρες των δαχτύλων σας • Νεκρή ζώνη 0,8 μέτρων, νεκρή ζώνη εξασθένησης 3 μέτρων. εξαιρετική απόδοση σε μικρή απόσταση

• Ευρεία δυναμική κάλυψη εύρους (28 - 45dB)

• Ελάχ. Ανάλυση 5 εκ

• Ευφυής ανάλυση περιστατικών

• Εξαιρετική σταθερότητα και επαναληψιμότητα

•" FiberPass" έξυπνη δυνατότητα ανάλυσης

• Πολλαπλές επιλογές για τη μέτρηση των αναγκών, συμπεριλαμβανομένου του VFL · μέτρηση ισχύος · πηγή φωτός · οπτικό ινομικροσκόπιο · QAManalysismodule

• Πλήρεις θύρες δεδομένων χρήστη. υποστήριξη LAN, USB, SD,&ενισχυτής, περισσότερα

• Τα αποτελέσματα υποστηρίζουν μια ποικιλία λειτουργιών ανάλυσης, όπως ORL, 4pt, define sectionetc

Εφαρμογή

•Κατασκευή, ανάπτυξη, συντήρηση και έλεγχος ταυτότητας FTTHκαθαρά.

•Κατασκευή, ανάπτυξη, συντήρηση και έλεγχος ταυτότητας με βάση το LANίνα.

•Κατασκευή, ανάπτυξη, συντήρηση και έλεγχο ταυτότητας με βάση το MANίνα.

Προσδιορισμός

Μοντέλο	AE3100A	AE3100B	AE3100C	AE3100D
Γενική παράμετρος
Μήκος κύματος (nm)	1310/1550	1310/1550/1625	1310/1550/1650	1310/1550/1490
Ακρίβεια μήκους κύματος (nm)	±20
Δυναμική (dB)	30/28	34/32	36/34	39/37
Event Dead Zone (m)	≤1.5m	≤1.5m	≤0.8m
Attenuation Dead Zone (m)	≤6m	≤5m	≤4m	≤4m
Εύρος απόστασης	100μ, 400μ, 1,5χλμ, 3χλμ, 6χλμ, 12χλμ, 25χλμ, 50χλμ, 100χλμ, 200χλμ, 400χλμ
Ανάλυση δειγματοληψίας (m)	0.05 ~ 12.8
Σημείο δειγματοληψίας (m)	256000
Απόσταση ακρίβειας (m)	± (0,75μ {{4}} 0,005 % x Απόσταση Ανάλυση δειγματοληψίας)	± (0,75μ {{4}} 0,001 % x Απόσταση + Ανάλυση δειγματοληψίας)
Κατώφλι απώλειας	0,01dB
Ανάλυση απώλειας	0,001 dB
Πλάτος παλμού	3ns, 5ns, 10 ns, 30 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1μs, 2μs, 5μs, 10μs, 20μs
Εύρος χρόνου μέτρησης	5 δευτερόλεπτα ~ 5 λεπτά, σε πραγματικό χρόνο
ΧΩΡΗΤΙΚΟΤΗΤΑ ΜΝΗΜΗΣ	& gt; 10.000 ίχνη OTDR, εξαγώγιμα σε USB ή υπολογιστή
Άλλη παράμετρος
Απεικόνιση	Οθόνη αφής TFT μήτρας 7 ιντσών (178mm) 800 × 480 κουκκίδων
Διεπαφή	USB2.0 × 2 , RJ45 × 1, LAN × 1 (10M/100M), TF × 1 (Max, 64GB)
Αυτονομία μπαταρίας	11 ώρες χρήσης μέτρησης (Μέγιστο)
Γλώσσα	Κινέζικα, Αγγλικά, Ισπανικά, Πορτογαλικά, Γαλλικά, Ρωσικά, Ιταλικά (Γερμανικά, Κορεάτικα και Αραβικά είναι προαιρετικά)
Διάσταση (L × W × D)	206 mm x 171 mm x 75mm, ίντσες: 8,11 "x 6,73" x 2,95 "
Βάρος (kg& lbs)	& lt; 2 κιλά ή< 4,41="">
