Το WAN (Wide Area Network) είναι ένα δίκτυο μεγάλης κλίμακας που συνδέει διαφορετικές γεωγραφικές περιοχές και η κάλυψή του μπορεί να επεκταθεί σε πόλεις, χώρες και ακόμη και στον κόσμο .
Για την επίλυση του προβλήματος της απομόνωσης και της διαχείρισης εντός του ίδιου LAN, οι συσκευές "ομαδοποιούνται" μέσω διαμόρφωσης διακόπτη και οι συσκευές στο ίδιο VLAN μπορούν να διασκορπιστούν σε διαφορετικές τοποθεσίες (όπως οι διαφορετικοί όροφοι) στο φυσικό LAN . απομόνωση ευαίσθητων δεδομένων, όπως τα τμήματα χρηματοδότησης και οι εργαζόμενοι, από τις καταιγίδες και τις μη προϋποθέσεις που δεν έχουν πρόσβαση στο ίδιο φυσικό LAN.
Το VLAN (εικονικό τοπικό δίκτυο) είναι ένα δίκτυο στο λογικό επίπεδο που χωρίζει ένα φυσικό LAN σε πολλαπλές ανεξάρτητες "εικονικές υποδικτύες" μέσω τεχνικών μέσων (όπως διαμόρφωση διακόπτη) και οι συσκευές σε κάθε υποδίκτυο μπορούν να επικοινωνούν σαν να βρίσκονταν σε ξεχωριστό LAN και τα διαφορετικά υποκείμενα απομονώνονται από προεπιλογή.
| Λουρί | ΩΧΡΟΣ | |
|---|---|---|
| Κάλυψη |
Μικρό (συνήθως μικρότερο ή ίσο με 10 χλμ.) όπως το γραφείο, η πανεπιστημιούπολη, το σπίτι |
Μεγάλο (μπορεί να είναι στις πόλεις, χώρες) όπως τα εθνικά δίκτυα, το Διαδίκτυο |
| Ταχύτητα μετάδοσης | Γρήγορη (συνήθως 100mbps ~ 100Gbps), επαρκές εύρος ζώνης | Αργή (συνήθως μερικά Mbps ~ 10Gbps) με σχετικά περιορισμένο εύρος ζώνης |
| Μέσο μετάδοσης | WIRED (Twisted-Pair, βασισμένο σε ίνες), ασύρματο συμπληρωματικό (Wi-Fi) | Με μεγάλες αποστάσεις ενσύρματο/ασύρματο (ίνες, δορυφόρο, φούρνο μικροκυμάτων, καλώδιο) |
| Ιδιοκτησία | Ιδιόκτητα ή με έναν ενιαίο οργανισμό (E . g . επιχείρηση, σχολείο) | Που διατηρούνται από κοινού από μεταφορείς ή πολλαπλούς οργανισμούς (e . g . τηλεπικοινωνίες, internet) |
| Λανθάνουσα κατάσταση και σταθερότητα | Χαμηλή λανθάνουσα κατάσταση, χιλιοστό του δευτερολέπτου και υψηλή σταθερότητα | Η καθυστέρηση είναι υψηλή και η σταθερότητα επηρεάζεται περισσότερο από το περιβάλλον λόγω των μεγάλων αποστάσεων |
| Εφαρμογή | Τοπική συνδεσιμότητα συσκευών (κοινή χρήση αρχείων, κοινή χρήση εκτυπωτή, εσωτερική επικοινωνία) | Μεγάλη μετάδοση DA2TA (διασταυρούμενη επικοινωνία, πρόσβαση στο Διαδίκτυο) |
| Τυπικός εξοπλισμός | Διακόπτες, δρομολογητές (μικρά), δρομολογητές Wi-Fi, κόμβοι | Δρομολογητές (μεγάλες), πύλες, μόντεμ, δορυφορικές συσκευές |

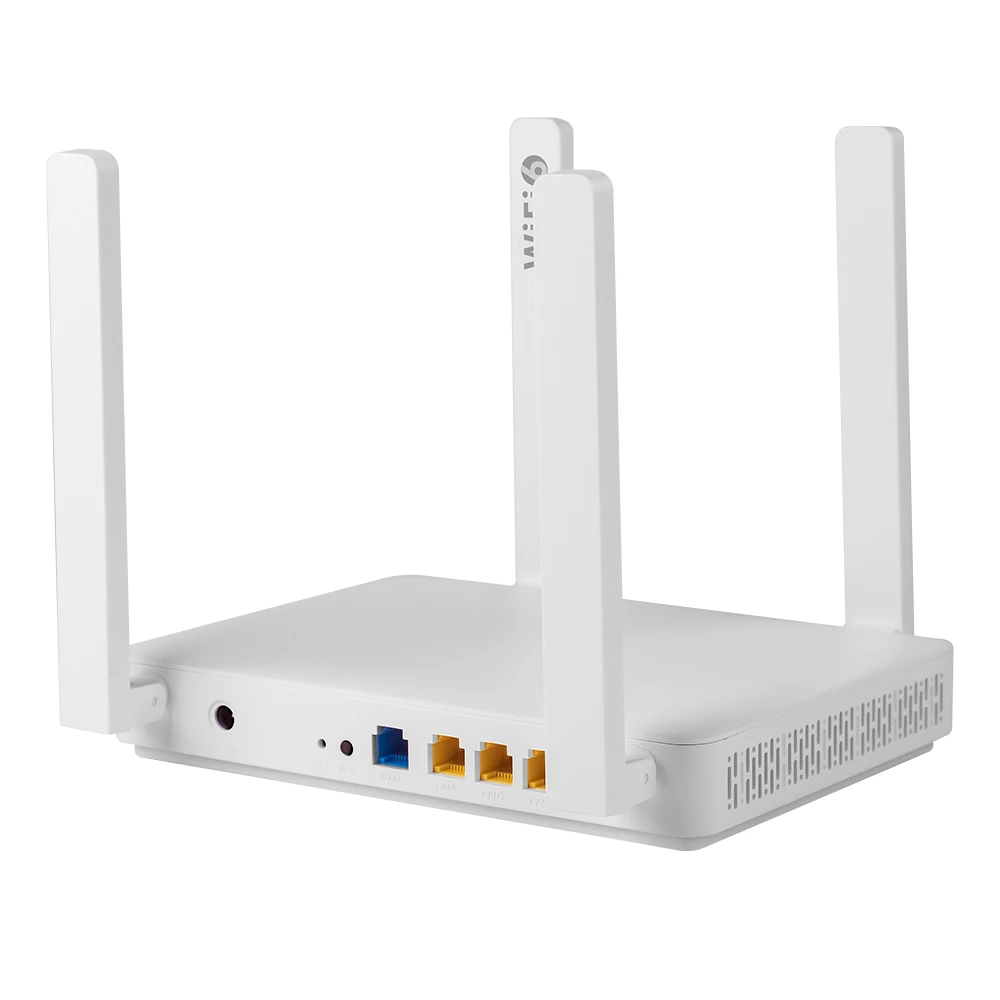

1. Η θύρα WAN στον δρομολογητή χρησιμοποιείται για να συνδεθεί στο εξωτερικό δίκτυο (δημόσιο δίκτυο) ή για να συνδέσει τον εξοπλισμό του ευρυζωνικού φορέα .
2. Οι θύρες LAN (1, 2, 3) στον δρομολογητή χρησιμοποιούνται για να συνδεθούν με τις συσκευές του Intranet (LAN), κυρίως για τη σύνδεση υπολογιστών, εκτυπωτών και άλλου εξοπλισμού .
Ρυθμίσεις IP για θύρες WAN:
1. Στατική IP: Όταν η θύρα WAN είναι συνδεδεμένη με τη θύρα LAN της συσκευής "υψηλότερου επιπέδου" (οπτικό μόντεμ ή του δρομολογητή ανώτερης Hop), σχηματίζει ουσιαστικά ένα LAN με τη συσκευή υψηλότερου επιπέδου, έτσι ώστε η IP της θύρας WAN να ρυθμιστεί στη διεύθυνση IP της θύρας LAN του τμήματος υψηλότερου επιπέδου
2. Δυναμική απόκτηση: Όπως παραπάνω, ο δρομολογητής είναι ο πελάτης DHCP του LAN της συσκευής υψηλότερου επιπέδου και η λειτουργία υπηρεσίας DHCP είναι ενεργοποιημένη όταν η συσκευή υψηλότερου επιπέδου προστίθεται στη συσκευή υψηλότερου επιπέδου, τότε η θύρα WAN μπορεί να αποκτήσει αυτόματα τη διεύθυνση IP
3. pppoe dial-up για να αποκτήσετε διεύθυνση IP: Η σύνδεση του dial-up δεν ολοκληρώνεται από το οπτικό μόντεμ, αλλά από τον δρομολογητή (I. e ., λειτουργία γέφυρας), τότε η θύρα WAN του δρομολογητή μπορεί να αποκτήσει μια διεύθυνση IP μέσω του DIGE-up, ο οποίος είναι εκχωρείται από τον χειριστή και δεν μπορεί να αλλάξει {}}}}
Ρυθμίσεις IP για θύρες LAN:
Η διεύθυνση IP της θύρας LAN, δηλαδή το intranet, περιλαμβάνει τη θύρα LAN του δρομολογητή (ουσιαστικά ένα διακόπτη Layer 2) και η διεύθυνση IP της πύλης του ασύρματου δικτύου . Η θύρα LAN δεν πρέπει να είναι στο ίδιο τμήμα δικτύου με τη θύρα WAN, μερικοί δρομολογητές υποστηρίζουν τα VLAN και μπορείτε να δώσετε την προσοχή στο αντίστοιχο VLAN για κάθε LAN.}}}}.
