Τι είναι ο σύνδεσμος οπτικών ινών;
Οι συνδετήρες οπτικών ινών είναι συσκευή που κάνουν αποσπώμενη σύνδεση μεταξύ οπτικών ινών και οπτικών ινών. Η βασική απαίτηση του συνδετήρα οπτικών ινών είναι η με ακρίβεια να συνδέσει τις δύο άκρες της οπτικής ίνας, έτσι ώστε η έξοδος οπτικής ενέργειας από την ίνα μετάδοσης να μπορεί να συνδυαστεί με την ίνα λήψης στο μέγιστο βαθμό και η επίδραση στο σύστημα λόγω της παρέμβασής του στην οπτική σύνδεση ελαχιστοποιείται. Οι συνδετήρες οπτικών ινών είναι βασικά συστατικά σε συστήματα επικοινωνίας οπτικών ινών, τα οποία χρησιμοποιούνται ευρέως σε τηλεπικοινωνίες, κέντρα δεδομένων, ραδιοφωνικά και τηλεοπτικά και άλλα πεδία.
Κύριο συστατικό ενός συνδετήρα οπτικών ινών
1. Ferrule
Είναι συνήθως κατασκευασμένο από κεραμικό ή μέταλλο και χρησιμοποιείται για να συγκρατήσει την ίνα στη θέση του και να εξασφαλίσει ότι ο πυρήνας των ινών είναι ευθυγραμμισμένη.
Το σχήμα της τελικής όψης μπορεί να είναι επίπεδη (PC), ARC (UPC) ή λοξότμιση (APC).
2.
Προστατεύει τα φερρίνα και τις ίνες, συνήθως κατασκευασμένες από μέταλλο ή πλαστικό.
Τα σχήματα και τα σχέδια στέγασης ποικίλλουν ανάλογα με τον τύπο σύνδεσης (π.χ. SC, FC, LC).
3.
Χρησιμοποιείται για την εξασφάλιση της σύνδεσης και την εξασφάλιση σταθερής σύνδεσης. Για παράδειγμα, η SC χρησιμοποιεί Snaps, η FC χρησιμοποιεί νήματα.
4. Εκκίνηση
Προστατεύει το σημείο σύνδεσης μεταξύ της ίνας και του συνδετήρα για να αποτρέψει την κάμψη ή τη βλάβη της ίνας.
Τύποι σύνδεσης οπτικών ινών
Οι συνήθεις συνδετήρες οπτικών ινών είναι: FC, SC, ST, LC, MPO, MTRJ, MU, SMA, E2000, DIN, D4 κ.λπ.
Και οι κύριοι τύποι συνδετήρων που χρησιμοποιούνται συνήθως στην οπτική επικοινωνία είναι οι FC, SC, ST, LC και MPO.
| Τύπος σύνδεσης | Χρώμα | Εμφάνιση | Σχήμα διασύνδεσης | Στερέωση | Χαρακτηριστικά | Εφαρμογή |
|---|---|---|---|---|---|---|

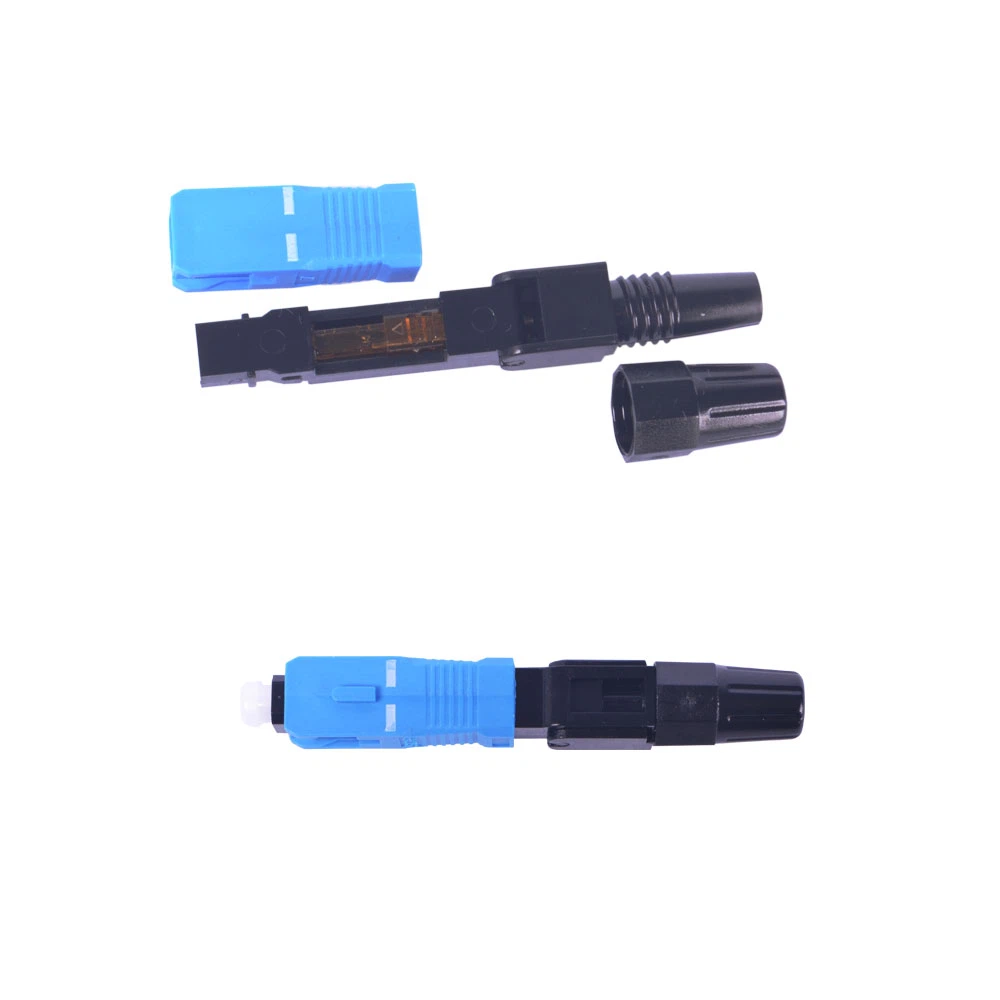

| SC (σύνδεσμος συνδρομητή) | Blue (PC/UPC) ή πράσινο (APC) | Πλατεία | Πλατεία | Στερέωση | μεγάλο μέγεθος και εύκολο στη σύνδεση και αποσύνδεση | DataCom, Telecom Networks, Fiber-to-the-Home (FTTH) |
| FC (σύνδεσμος Ferrule) | Ασημένιο ή μαύρο | Στρογγυλότητα | Στρογγυλότητα | Περιστροφή νήματος | Υψηλή σταθερότητα και καλή σεισμική απόδοση | Οπτική ίνα μονής λειτουργίας, εξοπλισμός δοκιμής, όργανα υψηλής ακρίβειας |
| LC (Lucent Connector) | Blue (PC/UPC) ή πράσινο (APC) | Μικρός τετράγωνος | Πλατεία | Στερέωση | Συμπαγή και κατάλληλη για καλωδίωση υψηλής πυκνότητας | Κέντρα δεδομένων, εξοπλισμός δικτύου υψηλής ταχύτητας |
| ST (Stab & Twist) | Ασημένιο ή μαύρο | Στρογγυλότητα | Στρογγυλότητα | Ξιφολόγχη | Εύκολο να συνδεθείτε και να αποσυνδέσετε, αλλά ελαφρώς λιγότερο σταθερό από το FC | Τοπικό δίκτυο περιοχής (LAN), καλωδίωση οπτικών ινών |
| MPO (push-on πολλαπλών ινών) | Μαύρος ή γκρι | Ορθογώνιο παραλληλόγραμμο | Ορθογώνιο παραλληλόγραμμο | Συνδέστε και αποσυνδέστε | Σύνδεση υψηλής πυκνότητας, σχεδιασμός pluggable | Κέντρο δεδομένων, κιβώτιο ταχυτήτων πολλαπλών καναλιών υψηλής ταχύτητας |
| MTP (τερματισμός πολλαπλών ινών push-on) | Μαύρος ή γκρι | Ορθογώνιο παραλληλόγραμμο | Ορθογώνιο παραλληλόγραμμο | Συνδέστε και αποσυνδέστε | Αναβαθμισμένη έκδοση του MPO, με καλύτερη απόδοση και ισχυρή αποσπασματικότητα | Κέντρο δεδομένων υψηλής ταχύτητας, δίκτυο οπτικών οπτικών ινών πολλαπλών καναλιών |
Όταν βλέπετε FC/UPC, FC/APC, SC/UPC, LC/APC, κλπ., Σίγουρα θα αναρωτηθείτε τι σημαίνει UPC και APC;
Προκειμένου να επιτραπεί η τελική όψη των δύο ινών να βρίσκονται σε καλύτερη επαφή, οι άκρες των φερμουάρ των συνδέσμων οπτικών ινών είναι συνήθως αλεσμένες σε διαφορετικές δομές. Διαφορετικές μέθοδοι λείανσης καθορίζουν την ποιότητα μετάδοσης των οπτικών ινών, η οποία αντανακλάται κυρίως στην απώλεια απώλειας και την απώλεια εισαγωγής. Η απώλεια εισαγωγής αναφέρεται στην απώλεια σημάτων μέσω συνδετήρων ή καλωδίων. Γενικά, η τυπική απώλεια εισαγωγής των συνδετήρων PC, UPC και APC πρέπει να είναι μικρότερη από 0. Σε σύγκριση με τους συνδετήρες APC, οι συνδέσμοι UPC/PC είναι γενικά πιο εύκολο να επιτευχθούν χαμηλή απώλεια εισαγωγής λόγω του μικρότερου κενού αέρα. Η απώλεια εισαγωγής μπορεί επίσης να προκληθεί από σωματίδια σκόνης μεταξύ των τελικών συνδετήρων.
Υπάρχουν τρεις συνήθεις τύποι λείανσης endface ινών: PC, UPC και APC. Το PC/APC/UPC αντιπροσωπεύει τη δομή του μπροστινού προσώπου του κεραμικού φερμουάρ. Οι συνδετήρες APC είναι συνήθως πράσινες και οι συνδέσμοι UPC/PC είναι μπλε.
PC (φυσική επαφή)είναι ένα μικροσφαιρικό λείανση και στίλβωση, η επιφάνεια του φερμουάρ είναι αλεσμένη σε μια ελαφριά σφαιρική επιφάνεια και ο πυρήνας των ινών βρίσκεται στο υψηλότερο σημείο κάμψης, το οποίο μπορεί να μειώσει αποτελεσματικά το κενό του αέρα μεταξύ των συστατικών των ινών και να κάνει τα δύο πρόσωπα των ινών να προσεγγίσουν τη φυσική επαφή. Είναι ένας σύνδεσμος γενικής χρήσης και είναι κατάλληλος για γενική επικοινωνία οπτικών ινών.
UPC (εξαιρετικά φυσική επαφή), ένα υπερ-φυσικό endface. Το άκρο της σύνδεσης UPC δεν είναι εντελώς επίπεδη και έχει ένα ελαφρύ τόξο για ένα ακριβέστερο ζευγάρωμα. Το UPC βασίζεται στον υπολογιστή για τη βελτιστοποίηση του τελικού στίλβου και του επιφανειακού φινιρίσματος και το άκρο του προσώπου φαίνεται πιο θόλι. Η τελική όψη είναι καμπύλη, η απώλεια αντανάκλασης είναι χαμηλότερη από αυτή του PC και η απόδοση είναι μεταξύ PC και APC. Χρησιμοποιείται κυρίως σε δίκτυα οπτικών ινών υψηλής ταχύτητας και κέντρα δεδομένων.
APC (γωνιακή φυσική επαφή)ονομάζεται γωνιακή φυσική επαφή και η τελική όψη μιας οπτικής ίνας είναι συνήθως αλεσμένη σε μια λοξότμηση 8 μοιρών, η οποία έχει χαμηλότερη απώλεια αντανάκλασης και καλύτερη απόδοση. Η γωνιά της γωνίας των 8 βαθμών καθιστά το άκρο της ίνας πιο σφιχτή και αντανακλά το φως μέσω της γωνίας της λοξής προς την επένδυση αντί να επιστρέφει απευθείας στην πηγή φωτός, παρέχοντας καλύτερη απόδοση σύνδεσης. Χρησιμοποιείται κυρίως για δίκτυα οπτικών ινών υψηλής απόδοσης, CATV και μετάδοση μεγάλων αποστάσεων.
