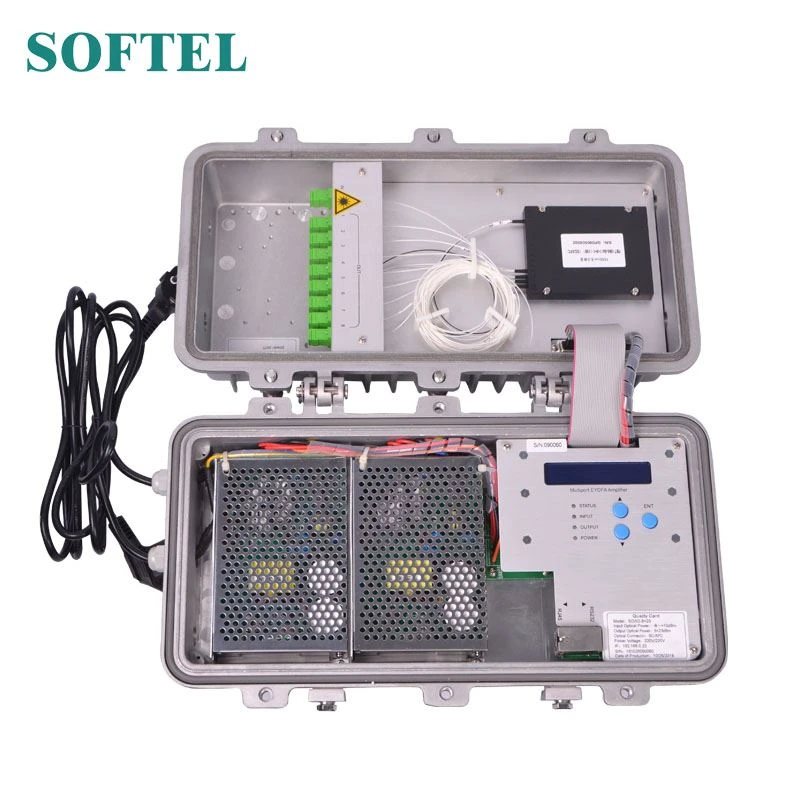

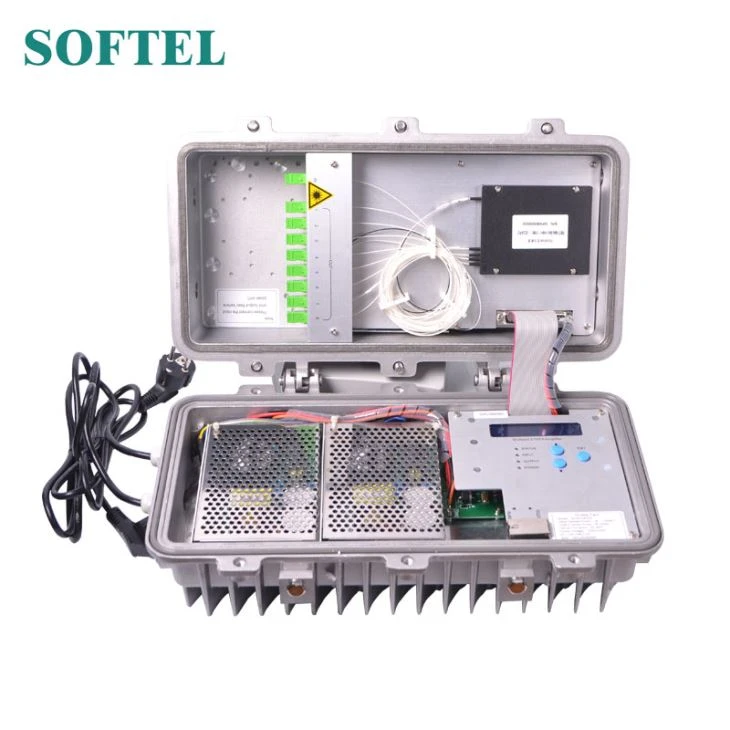

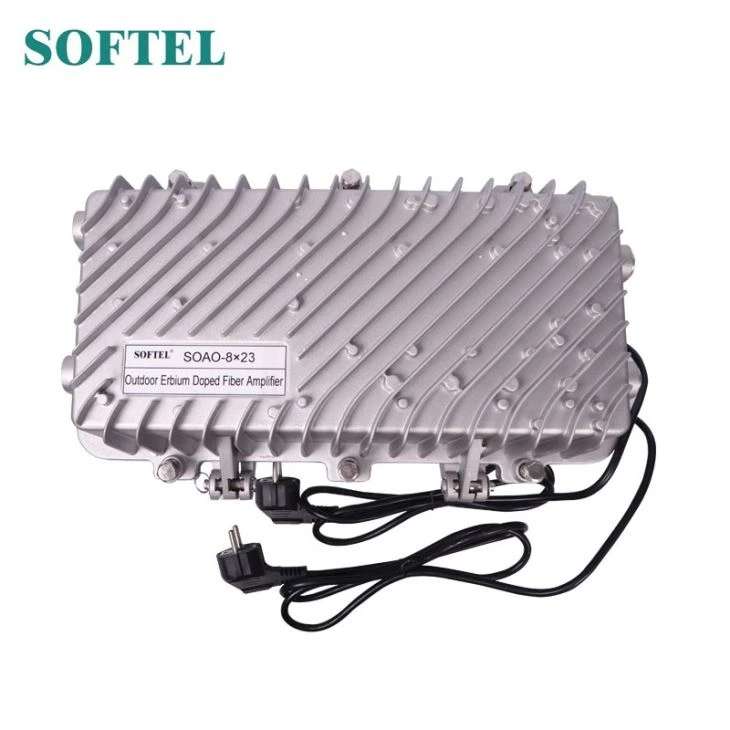

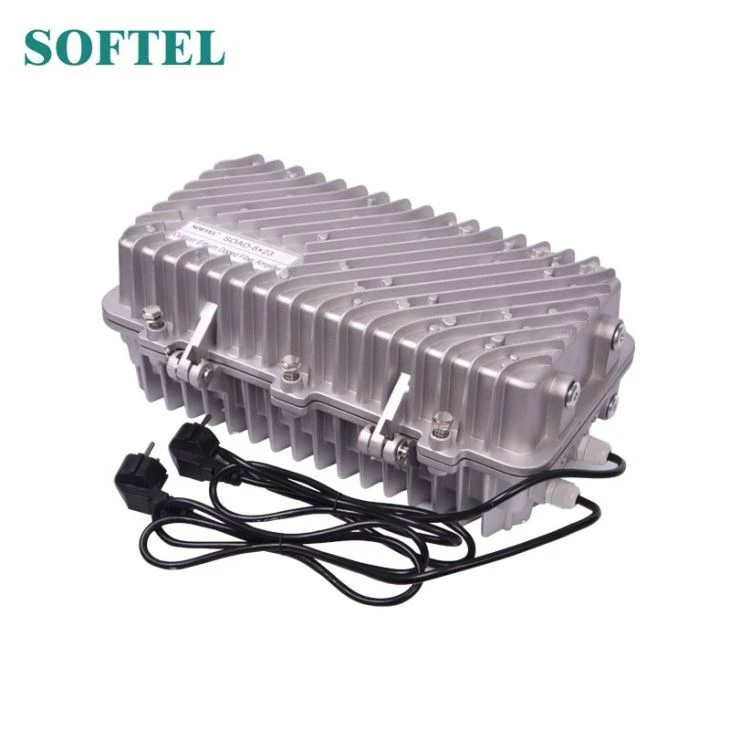

Εξωτερική EDFA

Περιγραφή προϊόντος

SOA1550 η υπαίθρια EDFA σειράς είναι ένας αναμνηστικός οπτικός ενισχυτής CATV με τη ζώνη φάσματος κέρδους μέσα σε 1540~1565nm. Αυτό το είδος οπτικού ενισχυτή έχει σχεδιαστεί για κανάλι ingle ή 1 ~ 8 συνεχή κανάλια κορδέλα (μήκος κύματος ITU). Εφαρμόζεται πιο συχνά και ευρέως σε σύγκριση με άλλους οπτικούς ενισχυτές στο σύστημα CATV.

Δυνατότητες προϊόντος

Το λειτουργικό εύρος ζώνης είναι 1540~1563nm

Είναι χαμηλού θορύβου, υψηλής απόδοσης και υψηλής αξιοπιστίας

APC, ACC, ATC ελεγχόμενη επιλογή (SOA1550/P)

Έχει ισχυρή εποπτική οδηγία RS232

Υπάρχουν τρεις εξωτερικές επιλογές: 1U (19" stander), 3D (12.4", 3U, Desk-type) και διαμορφωτής

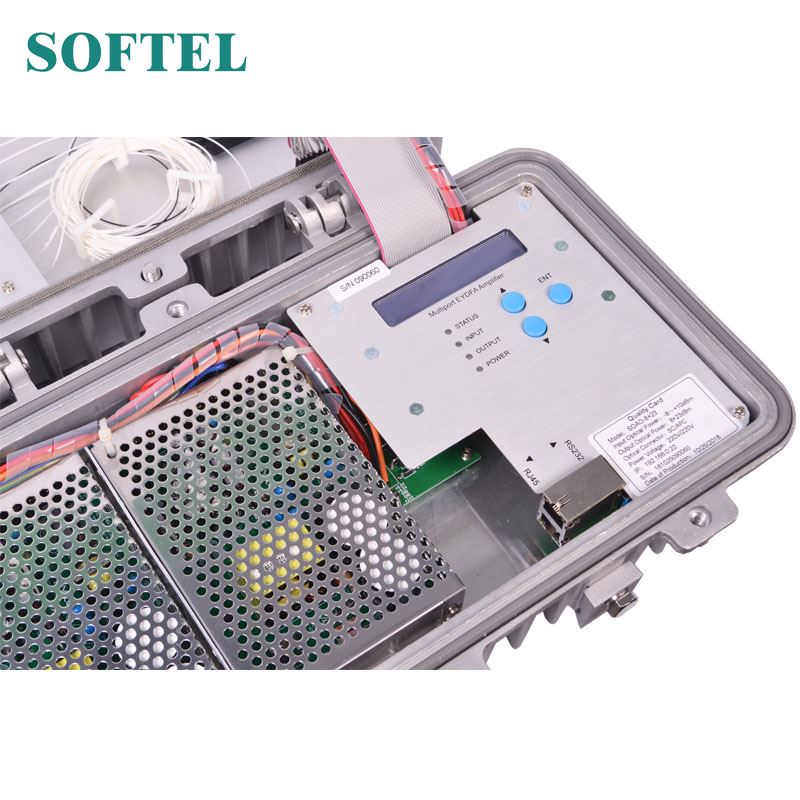

1U και 3D εξωτερικός, που προσφέρει την εμφάνιση θέσης και που διαγνώσει το ελάττωμα με LCD, τυποποιημένη διεπαφή επικοινωνίας RS232, λειτουργία διαχείρισης δικτύων SNMP

Εφαρμογή τρισδιάστατων μοντέλων για προσαρμογή στο εργαστήριο

Εξαιρετική αναλογία P/P στην περιοχή

Κύριες εφαρμογές

Ισχύει για am CATV, ψηφιακή CATV, DBS & MMDS, FTTP, FTTx PON και εργαστηριακή εφαρμογή.

Δείκτης Τεχνικής εξωτερικής EDFA

Απόδοση			Δείκτης			Συμπλήρωμα
Απόδοση			Μίνιμουμ	Typ	Μέγιστο	Συμπλήρωμα
Οπτικό χαρακτηριστικό γνώρισμα	Εύρος μήκους κύματος λειτουργίας (λ)	(nm)	1540		1563	Catv
	Ισχύς εισόδου	(dBm)	-10		+10
	Ισχύς εξόδου Maximim	(dBm)	+10		+26	Καρφίτσα=0dBm
	Ρυθμιζόμενη σειρά ισχύος εξόδου	(dBm)	-6		0	SOA1550/P
	Αριθμός θυρών εξόδου		1		8	SC/APC, FC/APC
	Αριθμός θυρών εξόδου		1		16	LC/APC
	Διαφορά κάθε ισχύος εξόδου	(δΒ)	-0.5		+0,5
	Αριθμός θορύβου (Pin=0dBm)	(δΒ)			6.3	SOA1526
	Απώλεια εξάρτησης πόλωσης	(δΒ)			0.3
	Κέρδος εξάρτησης πόλωσης	(δΒ)			0.3
	Διασπορά τρόπου πόλωσης	(ps) Οι			0.3
	Απομόνωση εισόδου/εξόδου	(δΒ)	30
	Διαρροή ισχύος αντλίας	(dBm)			-30
	Απώλεια ηχούς	(δΒ)	55			Apc
Γενική δυνατότητα	Διασύνδεση διαχείρισης δικτύου SNMP		RJ45
	Διεπαφή επικοινωνίας		RS232
	Τροφοδοτικό	(V) Δεν μπορώ να το κάνω αυτό.	90		265	220VAC
			30		72	-48VDC
			23		25	+24VDC
	Κατανάλωση ενέργειας	(W) Για να			50
	Προσωρινή εργασία.	(°C)	-5		65
	Θερμοκρασία αποθήκευσης.	(°C)	-40		80
	Σχετική υγρασία λειτουργίας	(%)	5		95
	Μέγεθος (W)×(D)×(H)	(χιλ.)	483×368×44			1RU (19")
			315×391×133			3D (12,4", τύπου γραφείου)
			399×244×165			Έξω από την πόρτα
