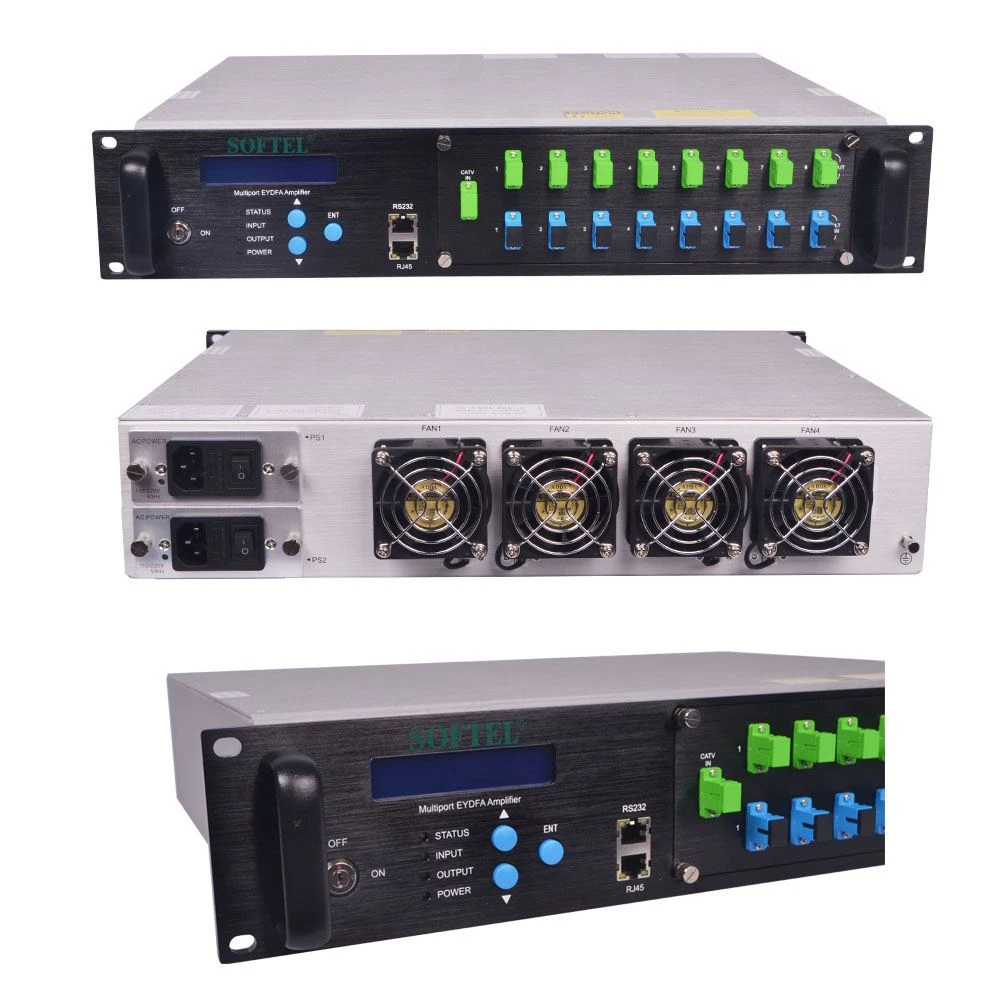

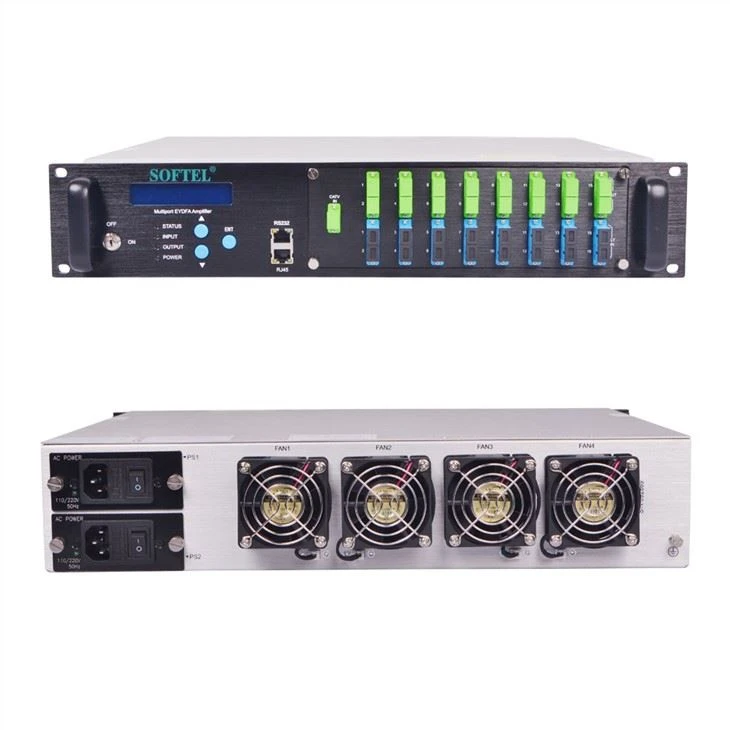

WDM EDFA 16 Θύρα 23dBm

Το EDFA 16 Port 23dBm με ενσωματωμένο WDM κατάλληλο για δίκτυο FTTx, παρέχει μια ευέλικτη και χαμηλού κόστους λύση για την ενοποίηση τριών δικτύων και του FTTH.

Αποστολή ερώτησής

Εισαγωγή προϊόντος

WDM EDFA 16 Θύρα 23dBm

I. Επισκόπηση

Ο ενισχυτής ινών υψηλής ισχύος σειράς SPA-XX 1550nm υιοθετεί ενίσχυση δύο σταδίων, το πρώτο στάδιο υιοθετεί EDFA χαμηλού θορύβου, το δεύτερο στάδιο υιοθετεί EYDFA υψηλής ισχύος, η συνολική οπτική ισχύς εξόδου μπορεί να φτάσει τα 37dBm. Μπορεί να αντικαταστήσει αρκετά ή δεκάδες EDFA, γεγονός που μπορεί να μειώσει σημαντικά το κόστος κατασκευής και συντήρησης δικτύου και να μειώσει τον χώρο του head-end. Κάθε θύρα εξόδου είναι ενσωματωμένη με CWDM προς πολυπλεξία σήματος CATV και ροή δεδομένων OLT PON. Η συσκευή θα παίζει ολοένα και πιο σημαντικό ρόλο στη διαδικασία συνεχούς επέκτασης και επέκτασης του δικτύου οπτικών ινών. Παρέχει μια λύση υψηλής σταθερότητας αλλά χαμηλού κόστους για την κάλυψη τριπλού παιχνιδιού και μεγάλης περιοχής του FTTH.

II. Χαρακτηριστικά

Κάθε θύρα εξόδου είναι ενσωματωμένη με CWDM.
Συμβατό με οποιοδήποτε FTTx PON: EPON, GPON, 10GPON
Υιοθετεί το κορυφαίο λέιζερ αντλίας και την ενεργή ίνα διπλής επένδυσης
Ρυθμιζόμενη έξοδος, εύρος ρύθμισης: 0~-4dBm.
Δοκιμή RF στον μπροστινό πίνακα (προαιρετικό).

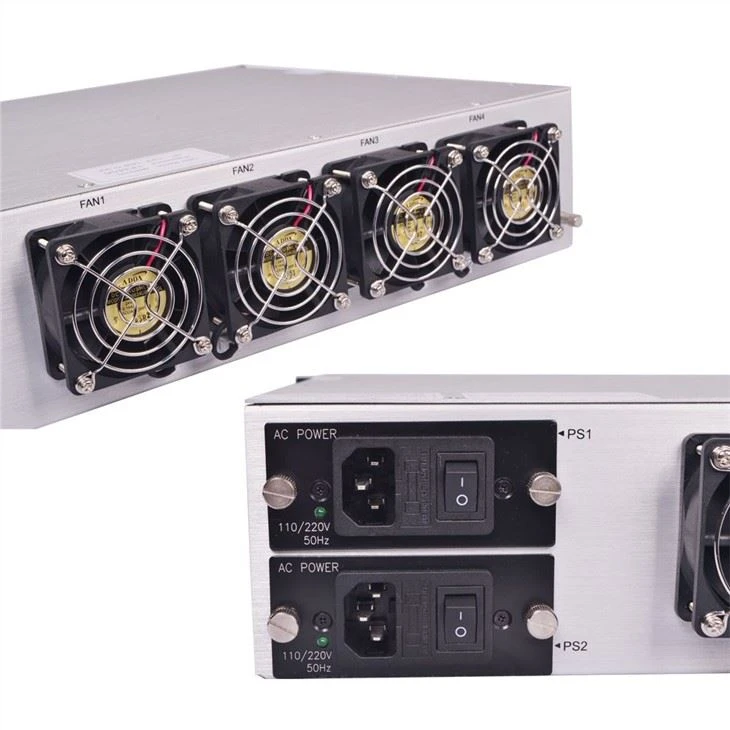

Ενσωματωμένο διπλό τροφοδοτικό, αυτόματη εναλλαγή και υποστήριξη ζεστού βύσματος.

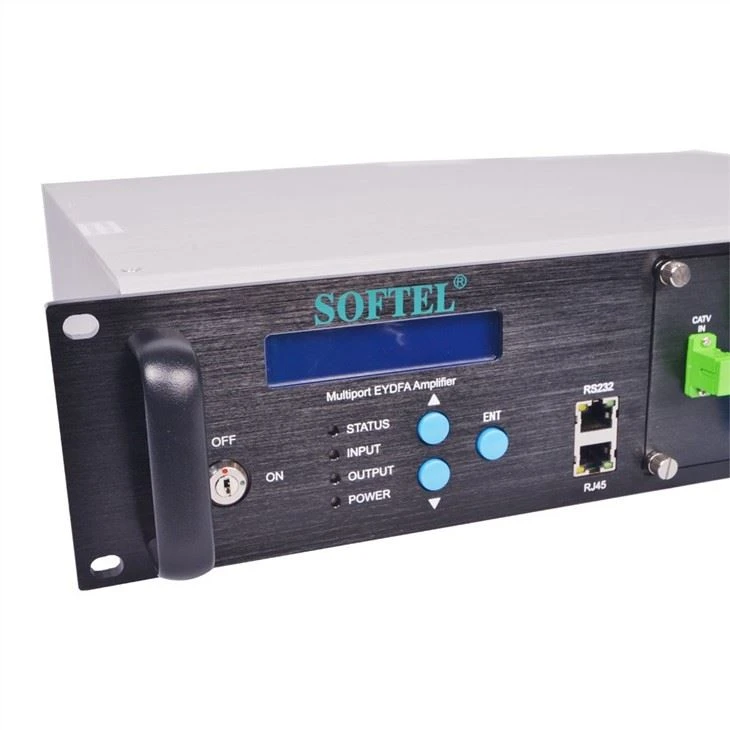

Παρέχεται τυπική διεπαφή RJ45, η οποία υποστηρίζει απομακρυσμένη διαχείριση δικτύου SNMP και WEB.
Έχει τη λειτουργία αυτόματης προστασίας χαμηλής ή καθόλου εισόδου. Όταν η οπτική ισχύς εισόδου είναι χαμηλότερη από την καθορισμένη τιμή, το λέιζερ θα σβήσει αυτόματα για να προστατεύσει την ασφάλεια λειτουργίας της συσκευής.

Ⅲ. Μπλοκ διάγραμμα

EDFA block diagram

Ⅳ. Παράμετροι προϊόντος 1550nm edfa 32 pon wdm

Είδος		Μονάδα	Παράμετροι τεχνικής
Η CATV διέρχεται από μήκος κύματος		nm	1545 - 1565
Το PON διέρχεται από το μήκος κύματος		nm	1260 - 1360 1480 - 1500
Απώλεια εισαγωγής PON		dB	& lt;0,8
Απομόνωση		db	& gt;15
Εύρος ισχύος οπτικής εισόδου CATV		dBm	-3 - +10
Μέγιστη οπτική ισχύς εξόδου		dBm	36
Σταθερότητα ισχύος εξόδου		dBm	±0.5
Φιγούρα θορύβου		dB	≤ 5,0 (Οπτική ισχύς εισόδου0dBm, λ=1550nm)
Απώλεια επιστροφής	Εισαγωγή	dB	≥ 45
	Παραγωγή	dB	≥ 45
Τύπος οπτικής σύνδεσης			SC/APC
C/N		dB	≥ 50	Συνθήκη δοκιμής σύμφωνα με GT/T 184-2002.
C/CTB		dB	≥ 63
C/CSO		dB	≥ 63
Τάση τροφοδοσίας		V	Α: AC160V - 250V (50 Hz); Β: DC48V
Κατανάλωση		W	≤ 70
Εύρος θερμοκρασίας λειτουργίας		°C	0 - +55
Μέγιστη σχετική υγρασία λειτουργίας		%	Μέγιστο 95% χωρίς συμπύκνωση
Εύρος Θερμοκρασίας Αποθήκευσης		°C	-30 - +70
Μέγιστη σχετική υγρασία αποθήκευσης		%	Μέγιστο 95% χωρίς συμπύκνωση
Διάσταση		mm	483(L)× 440(W)× 88(H)

Ⅴ. Πίνακας σύγκρισης μοντέλων και ισχύος

Μοντέλο	Συνολική ισχύς εξόδου (dBm)	Αριθμός θυρών εξόδου	Ισχύς εξόδου ανά θύρα (dBm)
SPA-4 -18	25	4	18
SPA-4 -19	26	4	19
SPA-4 -20	27	4	20
SPA-4 -21	28	4	21
SPA-4 -22	29	4	22
SPA-4 -23	30	4	23
SPA-4 -24	31	4	24
SPA-8 -15	26	8	15
SPA-8 -16	27	8	16
SPA-8 -17	28	8	17
SPA-8 -18	29	8	18
SPA-8 -19	30	8	19
SPA-8 -20	31	8	20
SPA-8 -21	32	8	21
SPA-8 -22	33	8	22
SPA-8 -23	34	8	23
* SPA-8 -24	35	8	24
SPA-16 -15	29	16	15
SPA-16 -16	30	16	16
SPA-16 -17	31	16	17
SPA-16 -18	32	16	18
SPA-16 -19	33	16	19
SPA-6 -20	34	16	20
* SPA-16 -21	35	16	21
* SPA-16 -22	36	16	22
