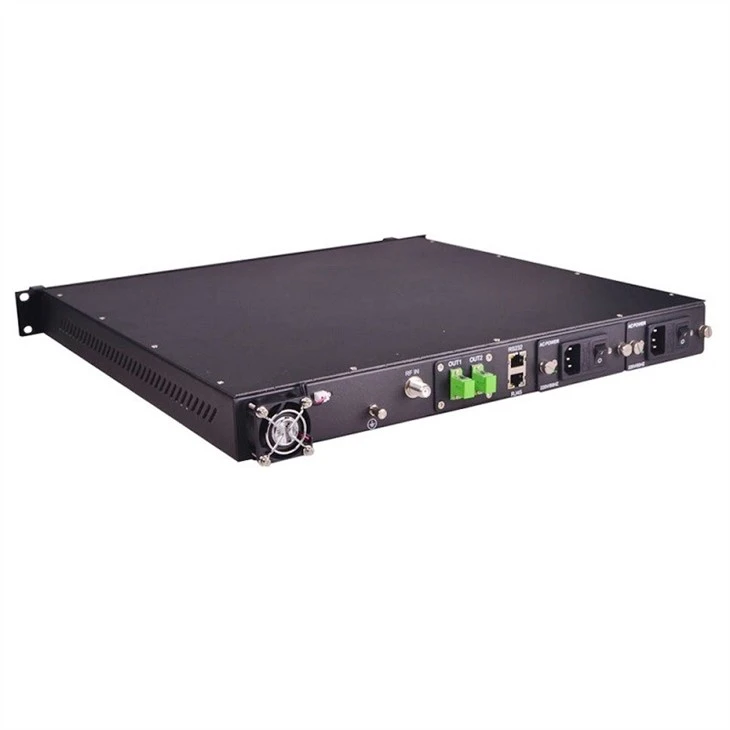

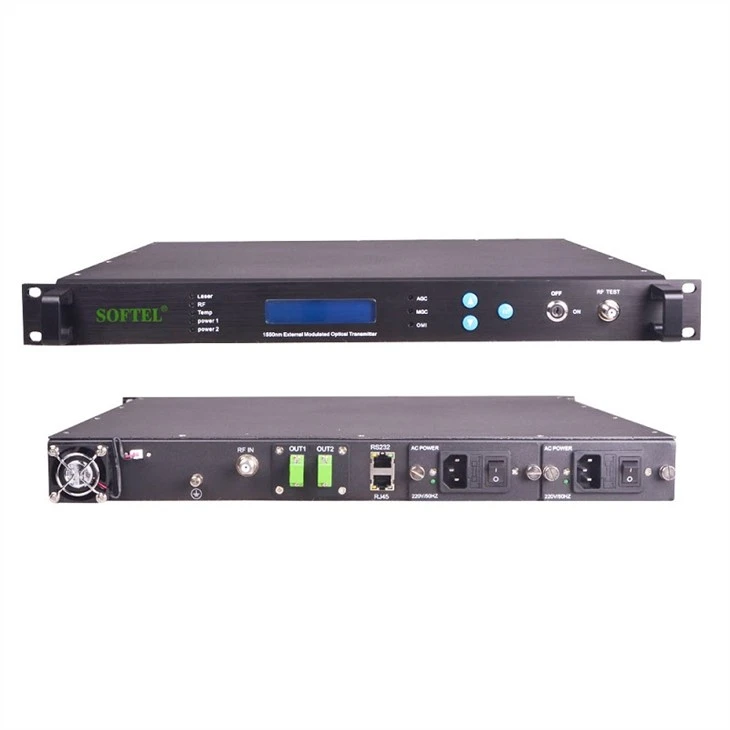

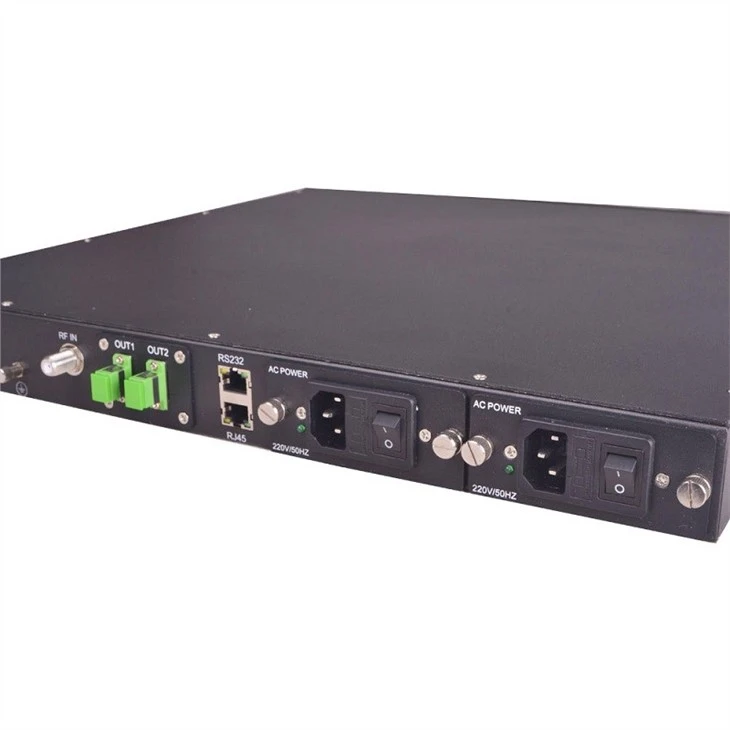

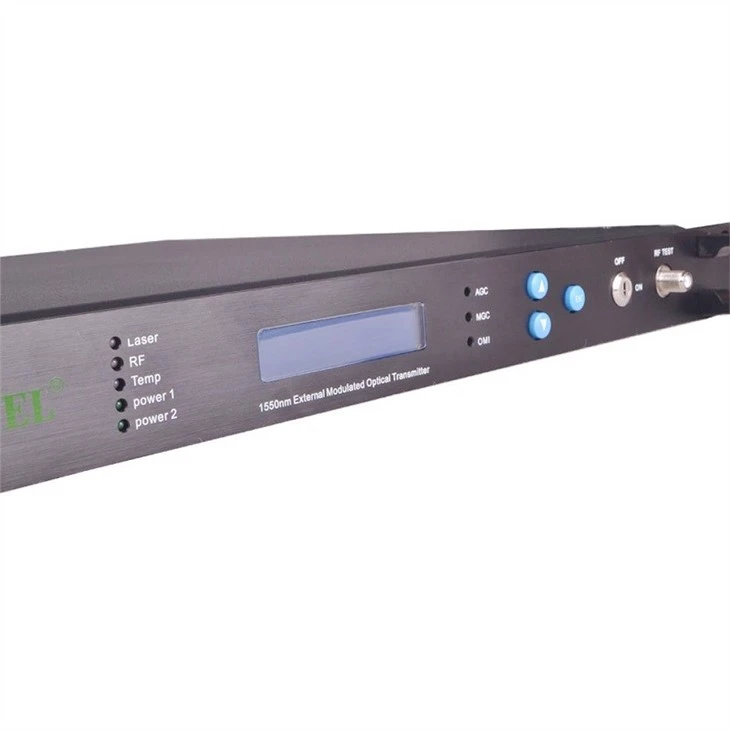

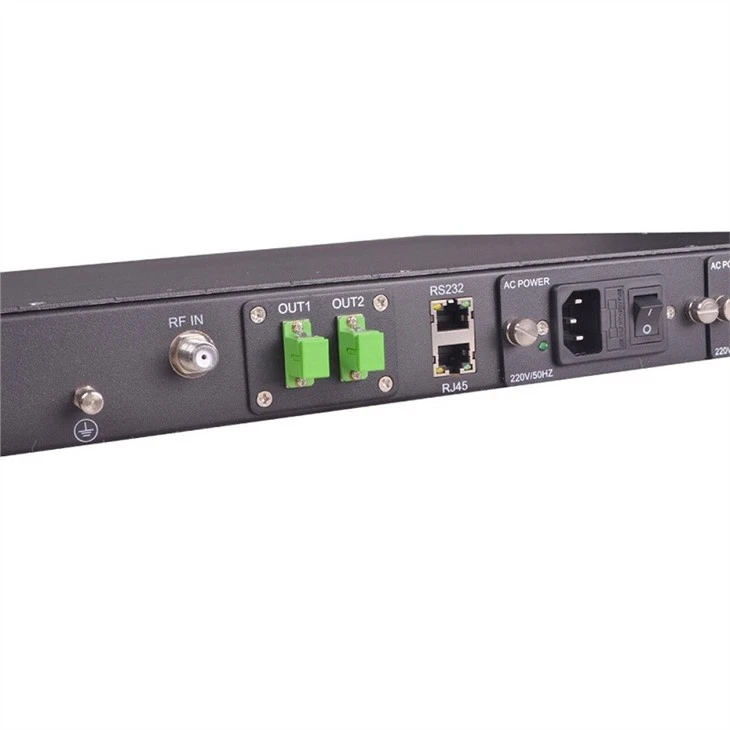

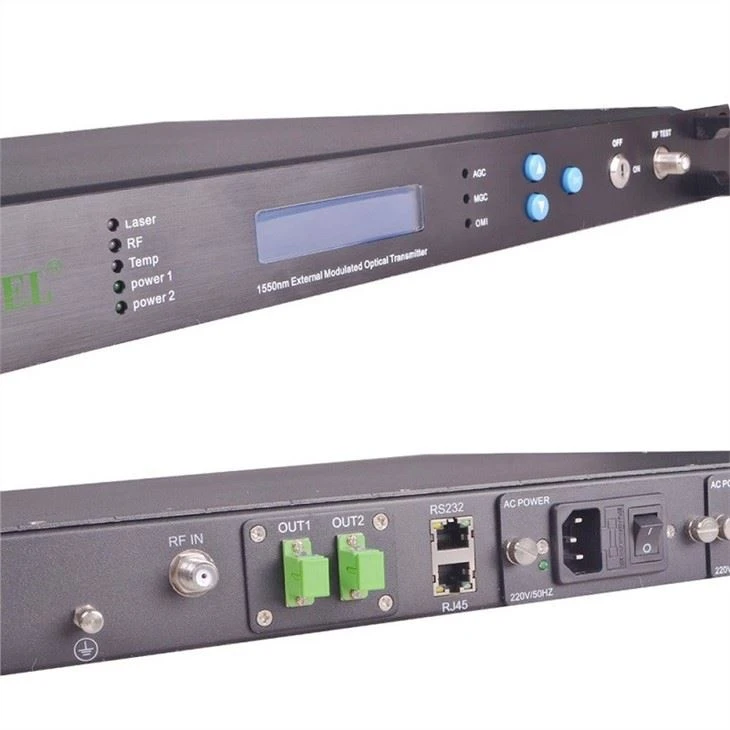

1550nm Εξωτερικός πομπός

1550NM Εξωτερικός πομπός οπτικών ινών



1550NM Εξωτερικός πομπός οπτικών ινών είναι ο βασικός εξοπλισμός στο σύστημα δικτύου RFTV. Το RFTV είναι μια μονοκατευθυντική αναλογική και ψηφιακή εκπομπή βίντεο. Υιοθετεί τη λειτουργία διαμόρφωσης υψηλής απόδοσης για το κύμα μεταφορέων RF και την οικονομία, την ευελιξία και την εγκυρότητα του εύρους ζώνης είναι πέρα ​​από τη σύγκριση του IPTV. Με την υιοθέτηση της λειτουργίας πρόσβασης EPON, GEPON ή P2P για να πραγματοποιήσετε το Triple-Play και το FTTX, το RFTV Broadcasting Network σε οπτικό μήκος κύματος 1550NM εξακολουθεί να διαδραματίζει σημαντικό ρόλο.





Τεχνικές παραμέτρους





Εκτέλεση			Δείκτης	Συμπλήρωμα
Οπτικό χαρακτηριστικό	Λειτουργικό μήκος κύματος	(νμ)	1548~1563	ΣΤ1550ΕC
			Itu-tg.692	ΣΤ1550ΕΥ
	Μήκος κύματος adj. σειρά	(νμ)	± 1,6 (± 200GHz)	ΣΤ1550ΕC
	Μήκος κύματος adj. τρόπος		± 0. 05nm Stepping	ΣΤ1550ΕΥ
	Σταθερότητα μήκους κύματος	(PM\/ πτυχίο)	-1~0	Tc =20 ~ 70 βαθμός
	Διαφυγή	(ΜΗz)	Τύπος =0. 65	Fwhm (△ λ), (-3 db fullwidth)
	Αναλογία καταστολής πλευρικής λειτουργίας	(DB)	Μεγαλύτερο ή ίσο με 45	SMSR
	Ισοδύναμη ένταση θορύβου		Λιγότερο από ή ίσο με -160	Rin (20 ~ 1000MHz)
	Αριθμός θύρας εξόδου		2	Προαιρετικό4,6
	Ισχύς εξόδου	(DBM)	10,   8.5, 7.0, 4.5	2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Απώλεια επιστροφής	(DB)	Μεγαλύτερο ή ίσο με 50
	Οπτικός σύνδεσμος		FC\/APC	Προαιρετικό SC\/APC, LC\/APC
Χαρακτηριστικό RF	Εύρος ζώνης εργασίας	(ΜHz)	47~862
	Επίπεδο εισόδου	(DBMV)	18~28	AGC
	Ομαλότητα	(DB)	Λιγότερο από ή ίσο με ± 0. 75	47 ~ 862 MHz
	Απώλεια επιστροφής	(DB)	>16
	Αντίσταση εισόδου	(Ω)	75
	Θύρα RF		F-FEMALE
Χαρακτηριστικό σύνδεσης	Μεταδίδουν κανάλι		PAL-D\/60CH
	CNR1	(DB)	Μεγαλύτερη ή ίση με 53. 0	Πλάτη πίσω
	CNR2	(DB)	Μεγαλύτερο ή ίσο με 51,5	65km οπτική ίνα, 0 dbm λαμβάνει
	ΚΤΒ	(DB)	Μεγαλύτερο ή ίσο με -65
	ΚΣΟ	(DB)	Μεγαλύτερο ή ίσο με -65
	SBS συγκράτηση	(DBM)	13~18	Ευκανόνιστος
Γενικό χαρακτηριστικό	Διεπαφή διαχείρισης δικτύου SNMP		Rj45
	Διασύνδεση επικοινωνίας		RS232
	Τροφοδοσία	(VAC)	90~265	50\/60Hz
		(VDC)	-48	30 ~ 72VDC
	Καταναλώθηκε η ισχύς	(W)	50	Εργασίες μεμονωμένων ισχύος
	Θερμοκρασία εργασίας.	(πτυχίο)	-5~65	Θερμοκρασία μηχανής. Ελέγξτε αυτόματα
	Θερμοκρασία αποθήκευσης.	(πτυχίο)	-40~85
	Λειτουργική σχετική υγρασία	(%)	5~95
	μέγεθος	(")	19×14.5×1.75	Τύπος S
			19×17.9×1.75	Τύπου L





Χαρακτηριστικό προϊόντος

• Υψηλής απόδοσης: Εξωτερικά διαμορφωμένη τεχνολογία, Χωρίς λέιζερ ChIRP, παραμόρφωση χαμηλής διασποράς, υψηλός λόγος εξαφάνισης, με εξαιρετικό χαρακτηριστικό εντός 40 ~ 862 MHz.

• Το στενό εύρος ζώνης (0. 65MHz), ο χαμηλότερος θόρυβος, λέιζερ συνεχούς κύματος DFB, είναι ευνοϊκή για να μειώσει την επίδραση της διασποράς.

• Το εύρος ζώνης λειτουργίας είναι μέχρι 47 ~ 862 MHz (47 ~ 1080MHz).

• CNR μεγαλύτερο ή ίσο με 53dB και εξαιρετικό CTB, δείκτη CSO. • SBS: 13 ~ 18DBM ρυθμιζόμενο.

• Τυπικό μήκος κύματος ITU, ± 200GHz (± 1,6nm) ρυθμιζόμενο.

• Η λειτουργία AGC\/MGC είναι προαιρετική στο σημείο. Το OMI μπορεί να βελτιστοποιηθεί στο σημείο.

• Τέλεια διεπαφή επικοινωνίας RS232.

• Προηγμένη λειτουργία διαχείρισης δικτύου SNMP.

• 1+1 αντίγραφο ασφαλείας τροφοδοσίας, αλλάξτε αυτόματα.

• Η θερμοκρασία του περιβλήματος αυτόματης ελέγχου.

• Εξαιρετική αναλογία P\/P.
