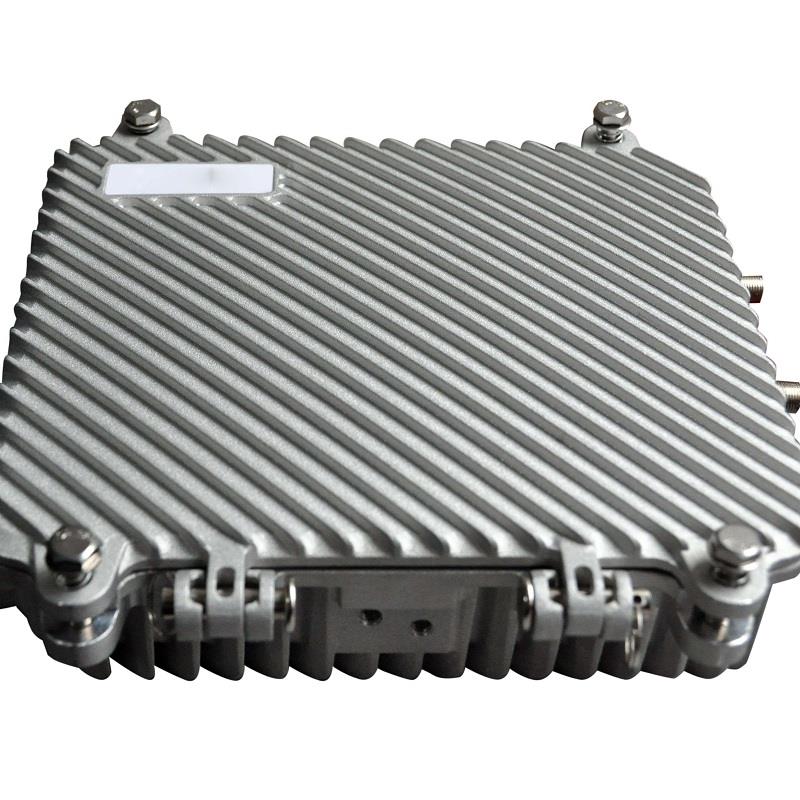

Εξωτερικός ενισχυτής κορμού εξόδου 2
SA1100 εξωτερικός ενισχυτής κορμού εξόδου χρησιμοποιείται κυρίως για την αμφίδρομη μετάδοση κορμού του σήματος τηλεοπτικής εικόνας CATV, του ψηφιακού τηλεοπτικού σήματος, των φωνητικών σημάτων τηλεφώνου και του σήματος δεδομένων (ή συμπιεσμένων δεδομένων). Τα προηγμένα και ώριμα κυκλώματα, οι επιστημονικές και εύλογες δομές της διαδικασίας και τα υλικά υψηλής ποιότητας, εξασφαλίζουν την εξαιρετική απόδοση.
Χαρακτηριστικά
■ Σχεδίαση εύρους ζώνης 1003MHz.
■ Διαδρομή προς τα εμπρός: Το προ-στάδιο υιοθετεί το GaAs MMIC, το στάδιο εξόδου υιοθετεί τη νέα εισαγόμενη μονάδα υψηλού δείκτη διπλής ισχύος, επιτυγχάνει υψηλό επίπεδο παραγωγής, χαμηλή παραμόρφωση και υψηλή SNR.
■ Αυτός ο εξωτερικός ενισχυτής κορμού εξόδου 2 είναι πιο βολικός για τον εντοπισμό σφαλμάτων εξαιτίας του διπλού φίλτρου plug-in, του ισοσταθμιστή, του εξασθενητή, της βρύσης εξόδου και των επιστημονικών και εύλογων θυρών ανίχνευσης on-line.
Προδιαγραφές
Είδος | Μονάδα | Τεχνική παράμετρος | |
Διαδρομή προς τα εμπρός | |||
Εύρος συχνοτήτων | MHz | 45 (87) ~ 862/1003 (προαιρετικό) | |
Ονομαστική κέρδος (@ FZ110) | dB | 30 (το προ-στάδιο υιοθετεί MMIC χαμηλού κέρδους) | 38 (το προ-στάδιο υιοθετεί MMIC υψηλού κέρδους) |
Ονομαστικό επίπεδο εισόδου | dBμV | 72 | 70 |
Ονομαστικό επίπεδο εξόδου | dBμV | 102 | 108 (EQ6dB) |
Επίπεδα στη ζώνη | dB | ± 0,75 | ± 0,75 |
Σχήμα θορύβου | dB | ≤10 | ≤10 |
Απώλεια επιστροφής | dB | ≥16 | |
C / CTB | dB | ≥70 | ≥66 |
C / CSO | dB | ≥67 | ≥64 |
Ομαδική καθυστέρηση | ns | ≤10 (112,25 ΜΗζ / 116,68 ΜΗζ) | |
Αναλογία σήματος-εναλλασσόμενου ρεύματος | % | <> | |
Κερδίστε σταθερότητα | dB | -1,0 ~ +1,0 | |
Μονοπάτι επιστροφής | |||
Εύρος συχνοτήτων | MHz | 5 ~ 65 | |
Ονομαστική κέρδος (@ FZ110) | dB | 24 (διαφορετικές ενότητες, διαφορετικό κέρδος, μπορούν να καθοριστούν από τους χρήστες.) | |
Μέγιστο επίπεδο εξόδου | dBμV | 110 | |
Επίπεδα στη ζώνη | dB | ≤ ± 0,75 | |
Σχήμα θορύβου | dB | ≤8 | |
Απώλεια επιστροφής | dB | ≥16 | |
Αναλογία σήματος-εναλλασσόμενου ρεύματος | % | <> | |
Γενικές επιδόσεις | |||
Χαρακτηριστική αντίσταση | Ω | 75 | |
Τάση τροφοδοσίας | V | Α: AC (150-250) V; Β: AC (35 ~ 90) V | |
Τάση αντοχής ώθησης | kV | > 5 (10 / 700μs) | |
Κατανάλωση ενέργειας | W | ≤20 | |
Διάσταση | mm | 220 (L) * 205 (W) * 65 (Η) | |
Σημείωση: Οι παράμετροι αυτού του εγχειριδίου μετρούνται κατά την εισαγωγή της εισαγόμενης μονάδας NEC. Χρησιμοποιήστε άλλη ενότητα, οι δείκτες θα είναι λίγο διαφορετικοί. Προσοχή κατά τη χρήση!
