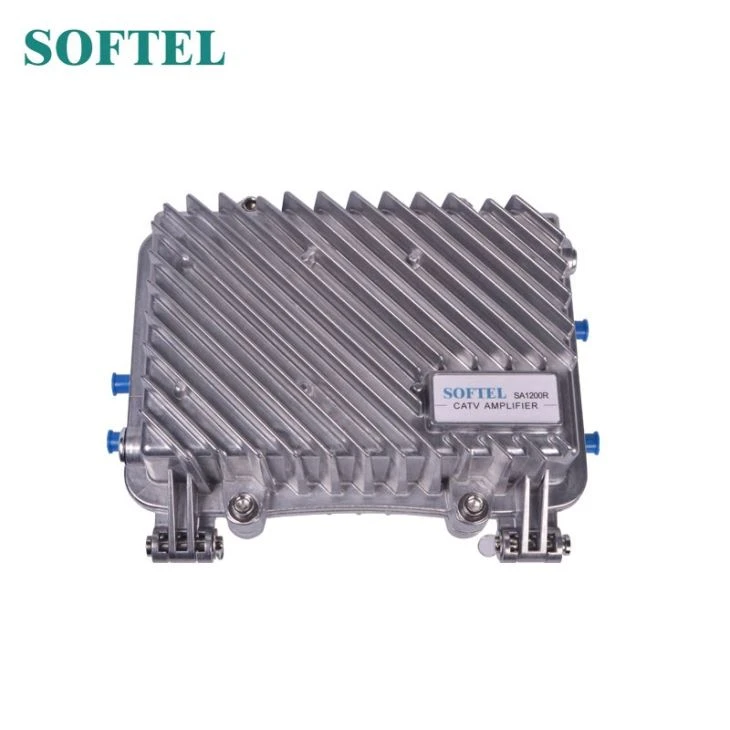

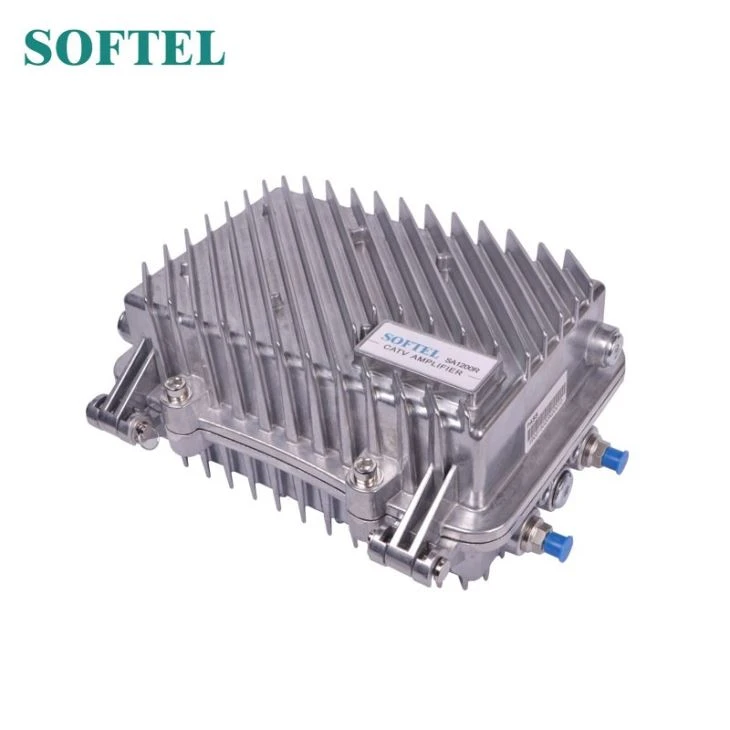

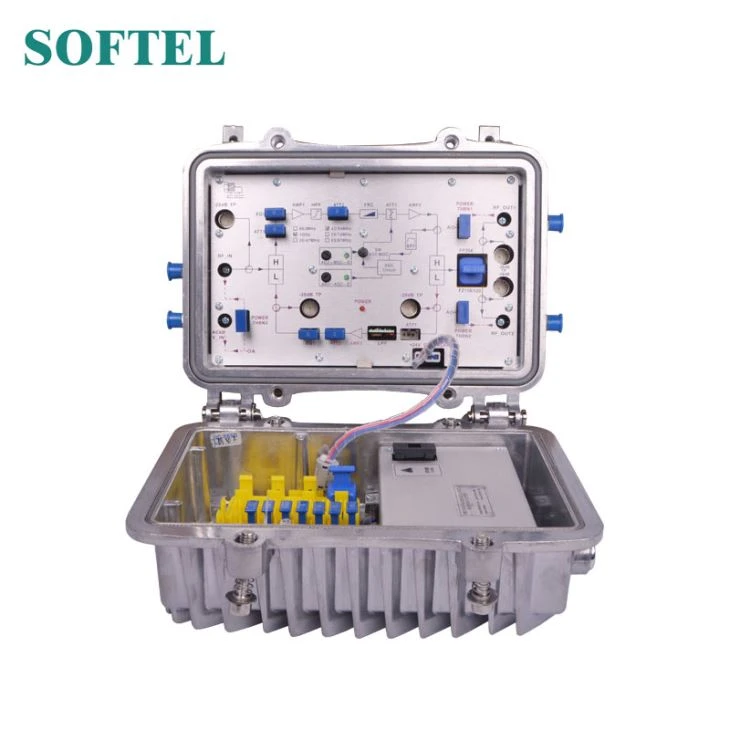

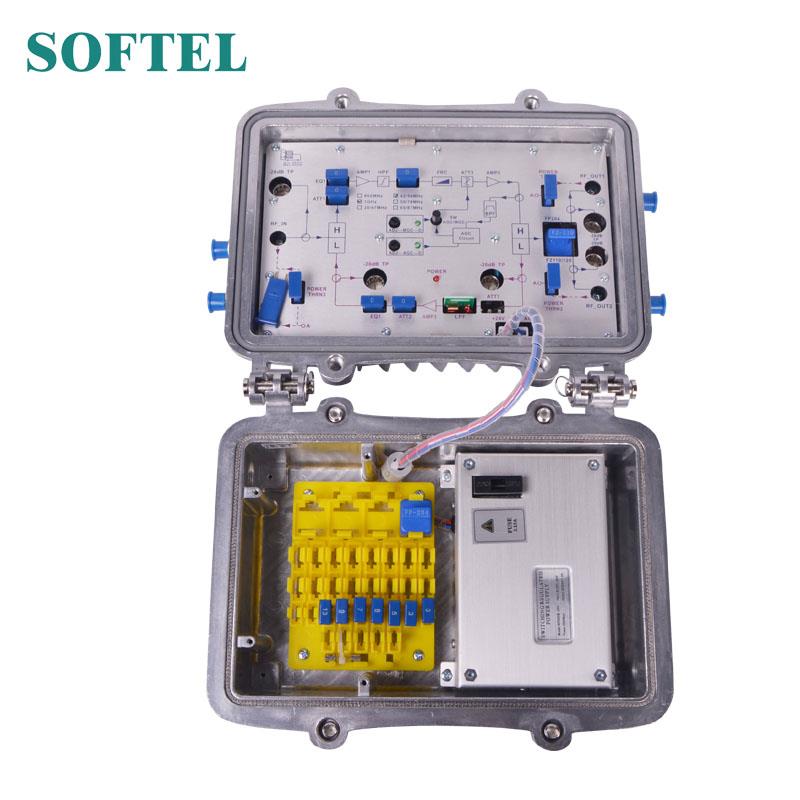

Ενισχυτής κορμού CATV με διαδρομή επιστροφής
SA1200 εξωτερικός αμφίδρομος ενισχυτής κορμού AGC είναι ένας νέος ενισχυτής υψηλής απόδοσης. Υιοθετεί ώριμο και βελτιστοποιημένο σχεδιασμό κυκλώματος, επιστημονική και ορθολογική εσωτερική διαδικασία, υλικά υψηλής ποιότητας και ενσωματωμένο κύκλωμα ελέγχου AGC υψηλής απόδοσης, το οποίο εξασφαλίζει σταθερό κέρδος και χαμηλή παραμόρφωση. Αυτός ο ενισχυτής κορμού CATV με διαδρομή επιστροφής είναι ο πρώτος εξοπλισμός επιλογής για δίκτυο αμφίδρομης μετάδοσης μεγάλου και μέσου μεγέθους CATV.
Χαρακτηριστικά απόδοσης
■ Είναι πιο βολικό να εντοπίζετε σφάλματα εξαιτίας του φίλτρου διπλού φίλτρου, του σταθερού ισοσταθμιστή και του εξασθενητή, της βρύσης εξόδου plug-in και των επιστημονικών και εύλογων θυρών ανίχνευσης on-line.
■ Ενσωματωμένο βέλτιστο σχεδιασμένο κύκλωμα ελέγχου AGC υψηλής απόδοσης, κάνει τον έλεγχο πιο ακριβή και η λειτουργία του σήματος πιο σταθερή.
■ Ο ενισχυτής κορμού καλωδιακής τηλεόρασης με διαδρομή επιστροφής μπορεί να εργάζεται σταθερά για μεγάλο χρονικό διάστημα κάτω από υπαίθριες κακές περιβαλλοντικές συνθήκες, λόγω του αδιάβροχου περιβλήματος από αλουμίνιο, της υψηλής τάσης εναλλαγής ισχύος και του αυστηρού συστήματος προστασίας από κεραυνούς.
Παράμετροι τεχνικής
Είδος | Μονάδα | Τεχνική παράμετρος | ||||
Διαδρομή προς τα εμπρός | ||||||
Εύρος συχνοτήτων | MHz | 47/85 ~ 860/1003 | ||||
Ονομαστική κέρδος (@ FZ110) | dB | 30 | 34 | 36 | 38 | |
Ελάχιστο πλήρες κέρδος (@ FZ110) | dB | ≥30 | ≥34 | ≥36 | ≥38 | |
Ονομαστικό επίπεδο εισόδου | dBμV | 72 | ||||
Ονομαστικό επίπεδο εξόδου | dBμV | 106/108 | ||||
Flatness In Band | dB | ± 0,75 | ||||
Σχήμα θορύβου | dB | ≤ 10 | ||||
Απώλεια επιστροφής | dB | ≥ 16 | ||||
ATT | dB | 1-18 (Σταθερή, 1dB βαθμίδα, επιλέξιμη) | ||||
EQ | dB | 1-15 (Σταθερή, 1dB βαθμίδα, επιλέξιμη) | ||||
C / CTB | dB | ≥67 | Συνθήκη δοκιμής: 79 κανάλια. | |||
C / CSO | dB | ≥69 | ||||
Πειραματική συχνότητα AGC | MHz | 168.25 (Ή καθορίζεται από το χρήστη) | ||||
Χαρακτηριστικό AGC | dB | ± 4 (είσοδος) / ναι0.5 (έξοδος) | ||||
Ομαδική καθυστέρηση | ns | ≤ 10 (112,25 ΜΗζ / 116,68 ΜΗζ) | ||||
Σήμα συναγερμού | % | <> | ||||
Κερδίστε σταθερότητα | dB | -1,0 ~ +1,0 | ||||
Μονοπάτι επιστροφής | ||||||
Εύρος συχνοτήτων | MHz | 5 ~ 42/65 | ||||
Αξιολογούμενο κέρδος (@ FZ110) | dB | 12 | 16 | 20 | 24 | |
Μέγιστο επίπεδο εξόδου | dBμV | ≥ 110 | ||||
Flatness In Band | dB | ± 0,75 | ||||
Σχήμα θορύβου | dB | ≤ 12 | ||||
Απώλεια επιστροφής | dB | ≥ 16 | ||||
Μεταφορέας στη σχέση διαμεταφοράς δεύτερης τάξης | dB | ≥ 52 | Συνθήκη δοκιμής: επίπεδο εξόδου 110dBμV, | |||
Ομαδική καθυστέρηση | ns | ≤ 20 (57MHz / 59MHz) | ||||
Σήμα συναγερμού | % | <> | ||||
Γενικό χαρακτηριστικό | ||||||
Χαρακτηριστική αντίσταση | Ω | 75 | ||||
Δοκιμή θύρας | dB | -20 ± 1 | ||||
Τάση ισχύος | V | A: AC (135 ~ 250) V; B: AC (35 ~ 90) V | ||||
Αντίσταση τάσης ώθησης (10 / 700μs) | kV | > 5 | ||||
Κατανάλωση ενέργειας | W | 22 | ||||
Διάσταση | mm | 260 (L) 200 200 (W) 130 130 (H) | ||||

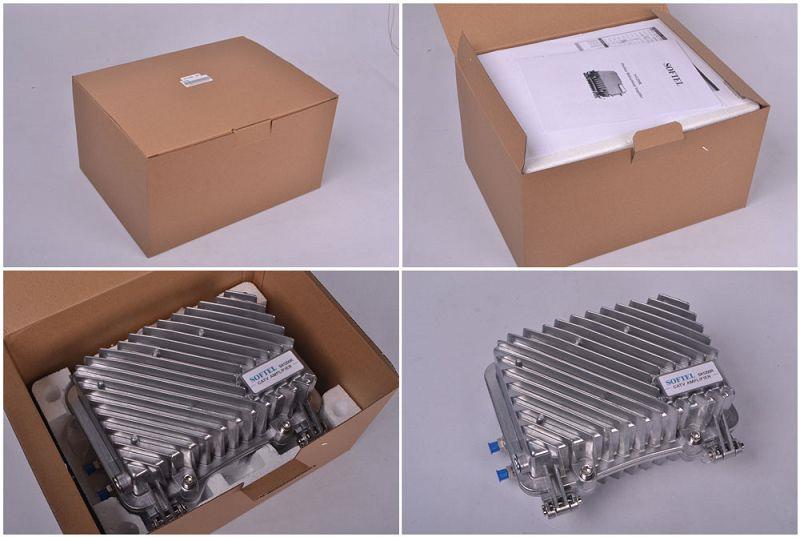

Πακέτο
