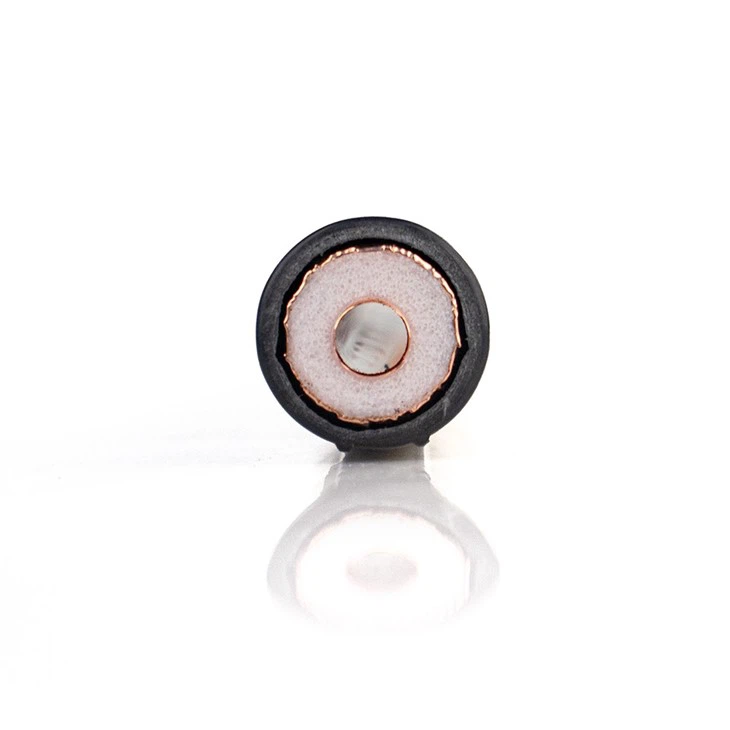

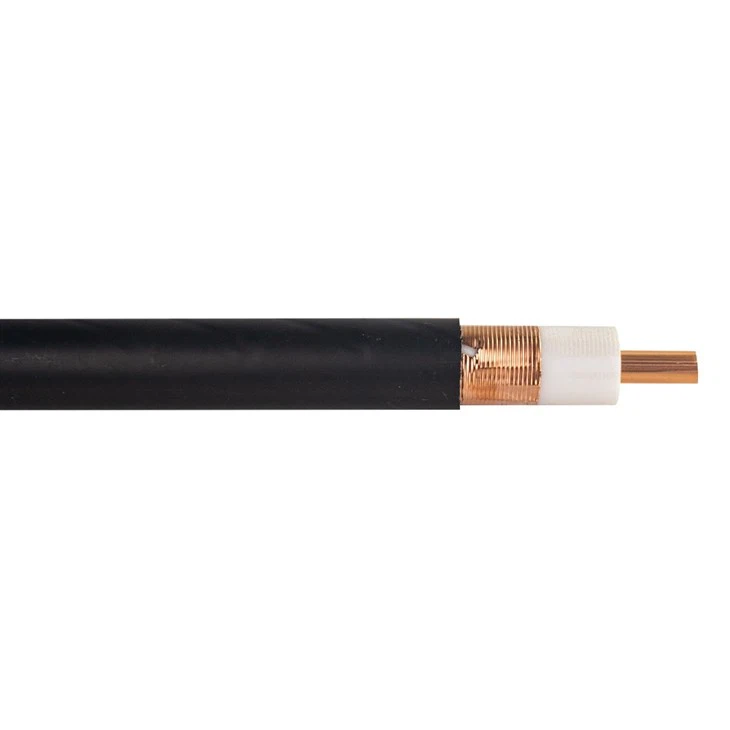

50 ohm διαρροή καλωδίου
50 ohm διαρροή καλωδίου
Το διαρροή ομοαξονικού καλωδίου διαθέτει λειτουργίες μετάδοσης σήματος και κεραίας. Με τον έλεγχο του ανοίγματος του εξωτερικού αγωγού, ο ελεγχόμενος ηλεκτρομαγνητικός κυματοδόνερ μπορεί να ακτινοβολείται ομοιόμορφα και να ληφθεί κατά μήκος της γραμμής, καλύπτοντας την τυφλή περιοχή του ηλεκτρομαγνητικού πεδίου και
επίτευξη του σκοπού της ομαλής κινητής επικοινωνίας.
Το καλώδιο διαρροής 50OHM με τις καλύτερες πωλήσεις έχει τα ακόλουθα μοντέλα: 1\/2 "C, 7\/8" C, 1-1\/4 "c, 1-5\/8" c, 1\/2 "d, 7\/8" d, 1-1\/4 "d, {{16}\/8" d, 1\/2 "h, 7\/8" h, 7\/8 " 1-1\/4 "h.
Εφαρμογή καλωδίου διαρροής 50 ohm:
1. Κινητές επικοινωνίες σε κτίρια, σήραγγες και υπόγειες διαδρομές (GSM, PCN\/ PCS, DECT ...)
2. Επικοινωνίες σε υπόγεια κτίρια, όπως χώροι στάθμευσης, υπόγεια και ορυχεία
3. Μετάδοση πληροφοριών FM Band (88-108 MHz) σε σήραγγες αυτοκινητόδρομου
4. Προώθηση ασύρματων σημάτων συναγερμού σε σήραγγες αυτοκινητόδρομου
5. Μεταβίβαση σημάτων κινητού τηλεφώνου σε σήραγγες αυτοκινητόδρομου
6. Μεταγωγή σήματος σε υπόγειους δρόμους ή σήραγγες μετρό
Προϊόν παραμέτρων
|
Κατασκευή Ειδικόςfiκατιόν(mm) |
1/2"C |
7/8"C |
1-1/4"C |
1-5/8"C |
|
|
① Εσωτερικός αγωγός |
1\/2 "C: Χαλκός αλουμινίου 7\/8" C: Smooth Copper Tube 1-1\/4 "c, 1-5\/8" C: Helical κυματοειδές χαλκός σωλήνα |
4.80±0.05 |
9.30±0.20 |
13.00±0.20 |
17.80±0.30 |
|
② διηλεκτρικό |
Αφρός |
12.30±0.20 |
22.80±0.30 |
32.50±0.30 |
42.80±0.30 |
|
③ Εξωτερικός αγωγός |
Επικαλυπτόμενο φύλλο χαλκού |
13.00±0.40 |
23.50±0.50 |
33.20±0.50 |
43.80±0.50 |
|
④ σακάκι |
PE ή LSZH |
15.50±0.40 |
27.00±0.50 |
37.20±0.50 |
47.60±0.50 |
|
Ηλεκτρικός Χαρακτήραςτικ & Μηχανικός και περιβαλλοντικός Χαρακτηριστικά |
|||||
|
Χαρακτηριστική σύνθετη αντίσταση (ω) |
50±2 |
50±2 |
50±2 |
50±2 |
|
|
Ταχύτητα διάδοσης (%) |
88 |
89 |
89 |
89 |
|
|
Χωρητικότητα (PF\/m) |
76.0 |
75.0 |
75.0 |
75.0 |
|
|
Αντίσταση μόνωσης, min (MΩ • km) |
10000 |
10000 |
10000 |
10000 |
|
|
Τάση δοκιμής σακάκι σακάκι [KV (AC)] |
8 |
8 |
10 |
10 |
|
|
Τάση μόνωσης [KV (DC, 1min)] |
6 |
10 |
10 |
15 |
|
|
Συχνότητα λειτουργίας (MHz) |
5-2700 |
5-2700 |
5-2700 |
5-2700 |
|
|
Βέλτιστη συχνότητα λειτουργίας (MHz) |
700-2700 |
700-2700 |
700-2700 |
700-2700 |
|
|
Απαγορευμένη συχνότητα λειτουργίας (MHz) |
1085-1150 |
1085-1150 |
1085-1150 |
1085-1150 |
|
|
2170-2300 |
2170-2300 |
2170-2300 |
2170-2300 |
||
|
Vswr max |
75-150 MHz |
1.30 |
1.30 |
1.30 |
1.30 |
|
300-500 MHz |
1.30 |
1.30 |
1.30 |
1.30 |
|
|
800-960 MHz |
1.30 |
1.30 |
1.30 |
1.30 |
|
|
1700-2025 MHz |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
2110-2170 MHz |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
2300-2400 MHz |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
2500-2700 MHz |
1.40 |
1.30 |
1.30 |
1.30 |
|
|
Ακτίνα ενιαίας κάμψης (mm) |
75 |
150 |
200 |
400 |
|
|
Επαναλαμβανόμενη ακτίνα κάμψης (mm) |
150 |
250 |
400 |
500 |
|
|
Ροπή κάμψης (n • m) |
13.5 |
14.9 |
15.5 |
16.0 |
|
|
Αντοχή εφελκυσμού (n) |
1000 |
1490 |
1550 |
3300 |
|
|
Συνιστώμενη σταθερή απόσταση (m) |
0.8-1 |
0.8-1 |
0.8-1 |
0.8-1 |
|
|
Απόσταση από το τοίχο Min (mm) |
50 |
50 |
50 |
50 |
|
|
Θερμοκρασία εγκατάστασης (βαθμός) |
ΡΕ |
-40~+60 |
-40~+60 |
-40~+60 |
-40~+60 |
|
LSZH |
-20~+60 |
-20~+60 |
-20~+60 |
-20~+60 |
|
|
Θερμοκρασία λειτουργίας (βαθμός) |
ΡΕ |
-55~+85 |
-55~+85 |
-55~+85 |
-55~+85 |
|
LSZH |
-30~+80 |
-30~+80 |
-30~+80 |
-30~+80 |
|
|
Απόσβεση(ϋΒ/100m) & Σύζευξη Απώλεια(2m,50%/95%) @ 20 μοίρες |
||||
|
Συχνότητα, MHz |
DB DB |
DB DB |
DB DB |
DB DB |
|
75 |
/ / |
1.1 64/75 |
0.7 62/73 |
0.6 62/73 |
|
100 |
/ / |
1.2 60/70 |
0.8 58/68 |
0.7 58/68 |
|
150 |
/ / |
1.5 66/78 |
1.0 64/74 |
0.9 64/74 |
|
350 |
/ / |
2.4 76/88 |
1.6 76/88 |
1.3 76/90 |
|
450 |
/ / |
2.8 82/89 |
1.9 80/90 |
1.5 78/88 |
|
800 |
7.2 69/73 |
3.8 71/74 |
2.6 71/74 |
2.1 70/73 |
|
900 |
7.7 68/72 |
4.1 69/72 |
2.8 69/72 |
2.3 69/72 |
|
960 |
8.3 68/71 |
4.3 69/71 |
2.9 68/71 |
2.4 68/71 |
|
1800 |
11.5 65/68 |
6.5 64/68 |
4.5 64/68 |
3.6 64/68 |
|
1900 |
12.3 66/68 |
6.9 64/68 |
4.7 64/68 |
3.9 63/68 |
|
2000 |
12.8 67/70 |
7.2 63/67 |
5.0 63/67 |
4.1 63/67 |
|
2100 |
/ / |
7.5 63/68 |
5.2 63/68 |
4.3 63/68 |
|
2400 |
15.5 63/66 |
8.5 62/66 |
6.2 62/66 |
5.0 62/66 |
|
2600 |
16.1 64/67 |
8.9 61/65 |
7.0 61/65 |
5.6 61/65 |
|
2620 |
17.2 65/68 |
9.4 62/66 |
7.2 61/65 |
5.8 61/65 |
|
2700 |
18.0 65/69 |
10.5 62/66 |
7.6 62/66 |
6.3 60/66 |
Πακέτοκαλώδιο διαρροής τροφοδοσίας
Εργοστάσιο50 ohm διαρροή καλωδίου
Έχουμε ένα επαγγελματικό εργοστάσιο καλωδίων 150000 και υποστηρίζουμε την προσαρμογή οποιωνδήποτε προδιαγραφών, επικοινωνήστε μαζί μου ή αφήστε ένα μήνυμα.
