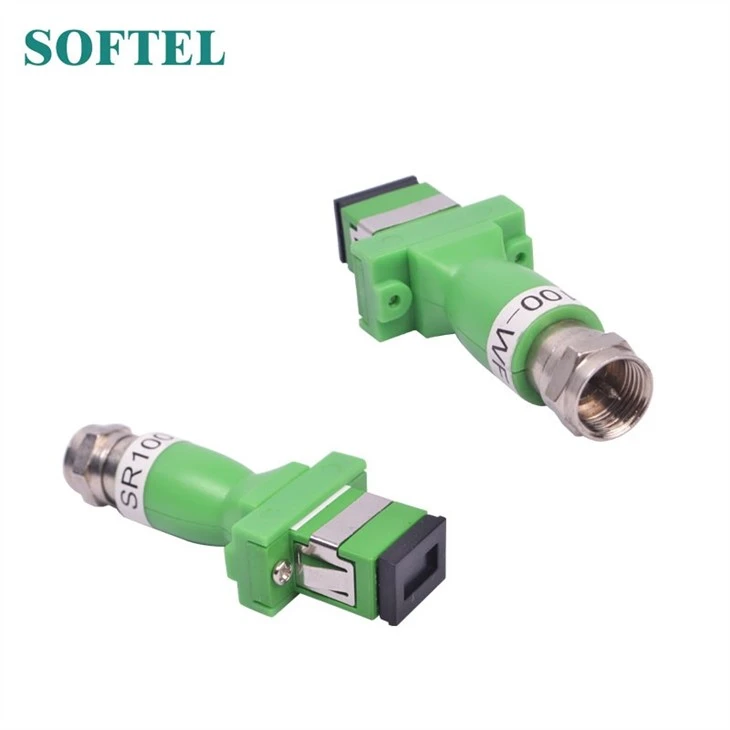

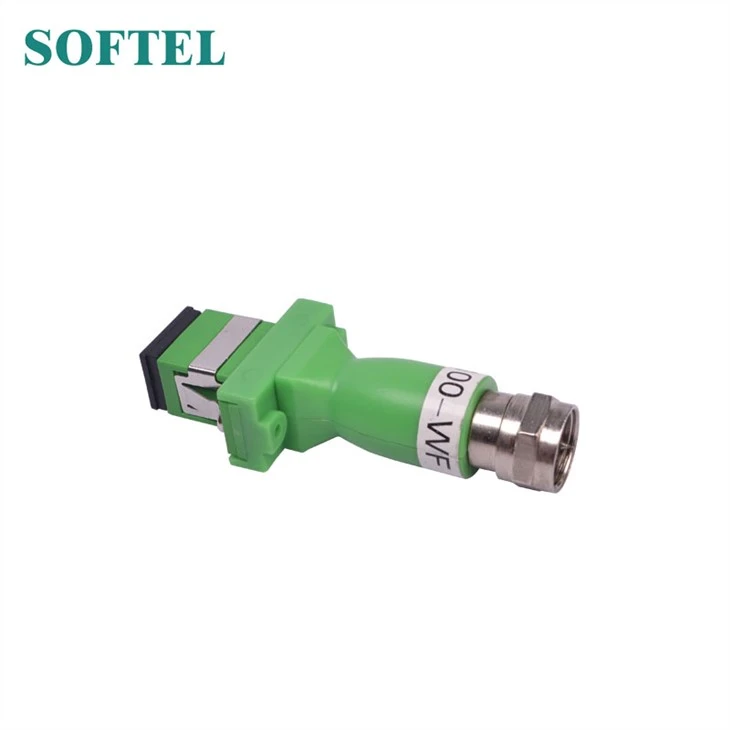

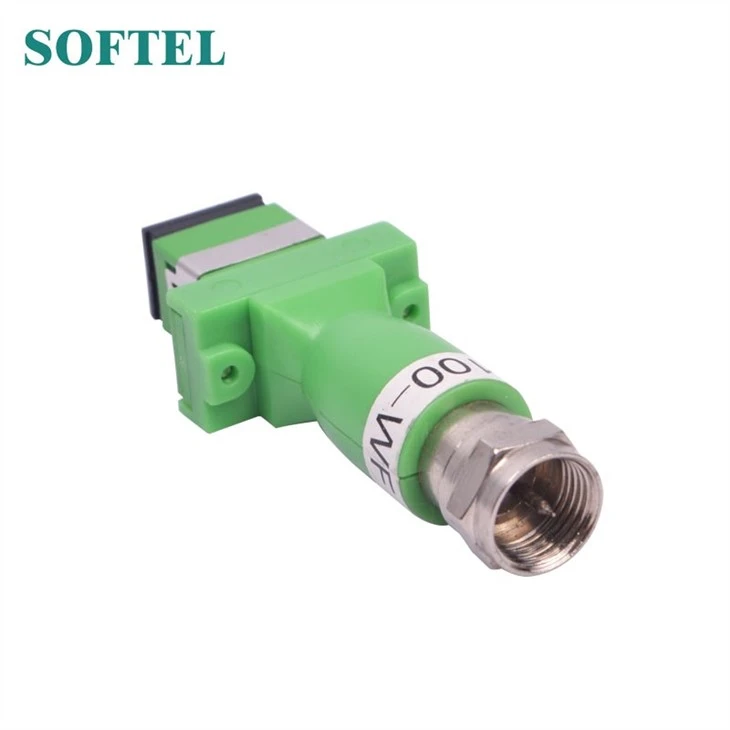

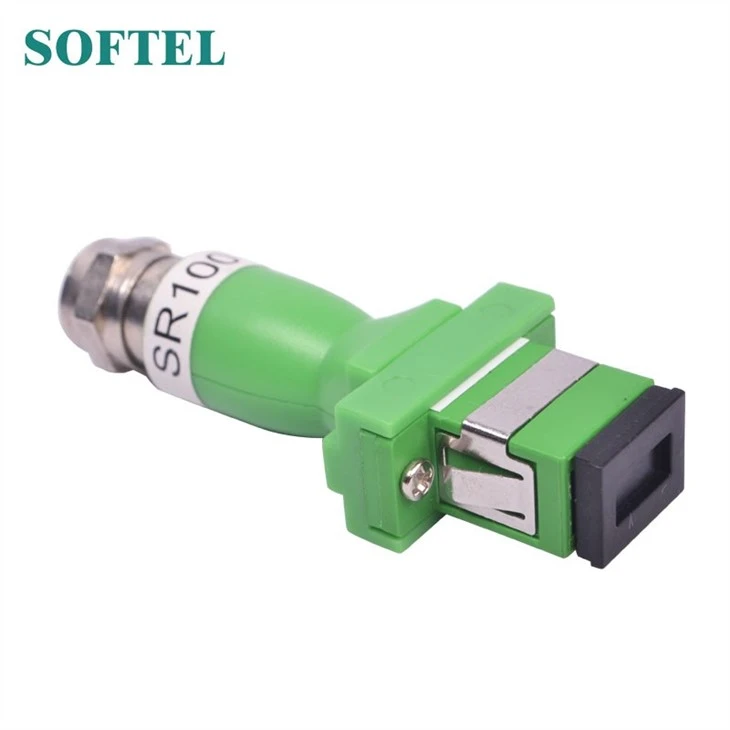

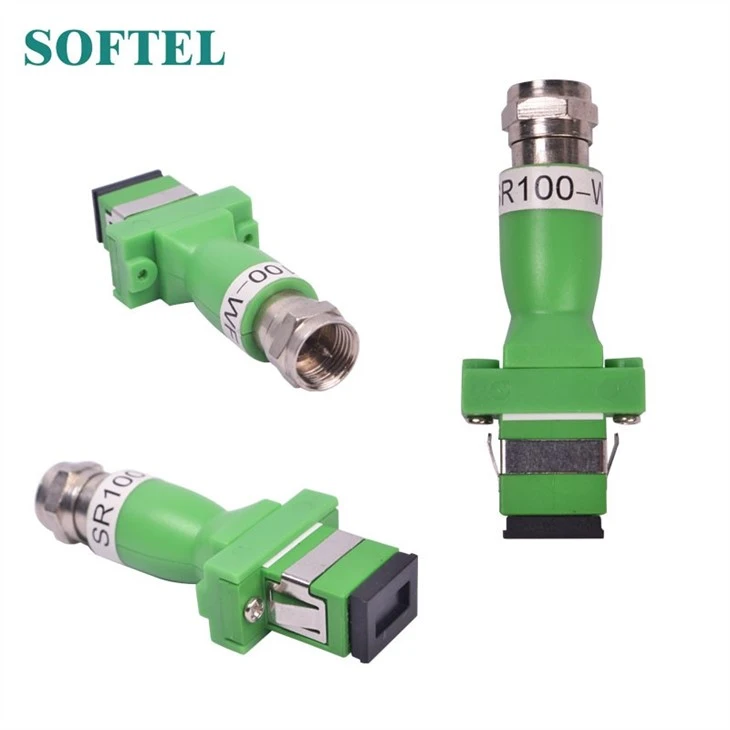

Ftth Mini Fiber Optical Node
Οπτικός κόμβος ινών Ftth Mini
Σύντομη εισαγωγή του FTth Mini οπτικού κόμβου ινών
Ftth Mini fiber οπτική ψηφιακή τηλεόραση Nodefor, ίνες στο σπίτι. Αυτό το μηχάνημα υιοθετεί τον οπτικό σωλήνα λήψης υψηλής ευαισθησίας, χωρίς τροφοδοτικό, χωρίς κατανάλωση ισχύος. Όταν το επίπεδο εξόδου εξόδου οπτικής ισχύος Pin=-1dBm, Vo=6 8dB V, μπορεί να εφαρμόσει οικονομικά και ευέλικτα την ενσωμάτωση τριών δικτύων, ινών στην εφαρμογή οικιακού δικτύου. SR100 εμφάνιση σμάλτου, υπάρχουν δύο είδη επιλογής οπτικής λειτουργίας:
1. SR100: CATV μήκος κύματος λειτουργίας 1260 ~ 1620nm.
2. SR100 / WF: Ενσωματωμένο φίλτρο 1310 / 1490nm, κατάλληλο για σύστημα μονής ίνας τριπλού μήκους κύματος, CATV Μήκος κύματος λειτουργίας 1550nm.
Χαρακτηριστικό του προϊόντος
1. Δεν απαιτείται ισχύς
2. Εύρος ζώνης εργασίας 45 ~ 1050MHz
3. Επίπεδο εξόδου=68dBμV (Pin=-1dBm)
Κύρια εφαρμογή
1. CATV FTTH
2. Ενσωμάτωση τριών δικτύων
3. FTTH ΠΟΝ

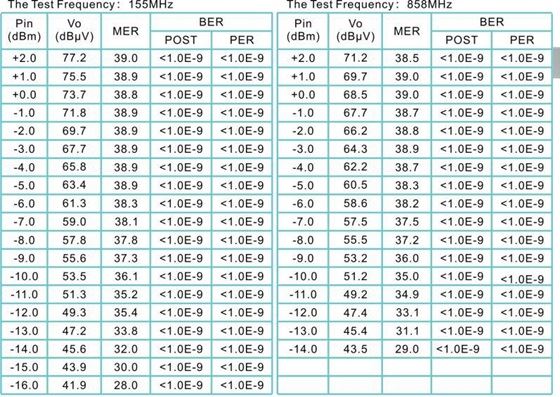

Δεδομένα δοκιμής
Τεχνικός δείκτης
Είδη | Οπτικό χαρακτηριστικό | Μονάδα | Δείκτης | Συμπλήρωμα |
| Οπτικό χαρακτηριστικό | CATV Μήκος κύματος εργασίας | (nm) | 1260~1620 | SR100 |
| 1540~1563 | SR100 / WF | |||
Απομόνωση καναλιού | (dB) | ≥40 | 1550nm GG, 1490nm | |
Ευαισθησία | (A/W) | ≥0.85 | 1310nm | |
| ≥0.9 | 1550nm | |||
Λήψη ισχύος | (dBm) | +2~-14 | ||
Οπτική απώλεια επιστροφής | (dB) | ≥55 | ||
| Συνδετήρας οπτικών ινών | SC / APC | SR100-SC | ||
| FC / APC | SR100-FC | |||
Χαρακτηριστικό RF | Εύρος ζώνης εργασίας | (MHz) | 45 ~ 1050MHz | |
Επίπεδο εξόδου | (dBμV) | GG gt; 68 | Ψηφιακή τηλεόραση (Pin=-1dBm) | |
Απώλεια επιστροφής | (dB) | ≥14 | 47 ~ 862 MHz | |
Αντίσταση εξόδου | (Ω) | 75 | ||
| Αριθμός θύρας εξόδου | 1 | |||
| Σύνδεση RF | F-Γυναίκα | |||
Ψηφιακή τηλεόραση | ΟΜΙ | (%) | 4.3 | |
MER | (dB) | ≥38 | Καρφίτσα=-1dBM | |
| ≥30 | Καρφίτσα=-13dBm | |||
| BER | GG lt; 1.0E-9 | Καρφίτσα: +2 ~ -14dBm | ||
Γενικό χαρακτηριστικό | Θερμοκρασία εργασίας | (℃) | -20~+55 | |
Θερμοκρασία αποθήκευσης | (℃) | -40~85 | ||
Εργασία σχετική θερμοκρασία | (%) | 5~95 | ||
Μέγεθος (W) × (D) × (H) | (χιλ.) | 23×53×12 | Ένας τύπος (τύπος σμάλτου) | |
| Ф13×28 | Τύπος Β (Τύπος ινών) | |||
| 50×88×22 | Τύπος C (Τύπος κουτιού) |
