Με την ταχεία ανάπτυξη των κέντρων δεδομένων, το cloud computing, η αποθήκευση cloud και άλλες εφαρμογές έχουν διεισδύσει σταδιακά σε διάφορους κλάδους και οι απαιτήσεις εύρους ζώνης των επικοινωνιών δικτύου έχουν επίσης αυξηθεί γρήγορα. Η υψηλή ταχύτητα, η μεγάλη χωρητικότητα και το υψηλό εύρος ζώνης απαιτούν συχνά μεγαλύτερο χώρο και υψηλότερο κόστος. , υπάρχει αυτή η μακροπρόθεσμη αντίφαση. Η γέννηση του προτύπου καλωδίωσης οπτικών ινών MTP/MPO έχει γίνει η καλύτερη λύση για υψηλή πυκνότητα και υψηλό εύρος ζώνης. Υπάρχουν δύο συστήματα σύνδεσης οπτικών ινών, MTP και MPO, στην αγορά σήμερα. Μοιάζουν πολύ και είναι συμβατά μεταξύ τους ως ένα βαθμό. Ποια είναι λοιπόν η διαφορά μεταξύ τους;

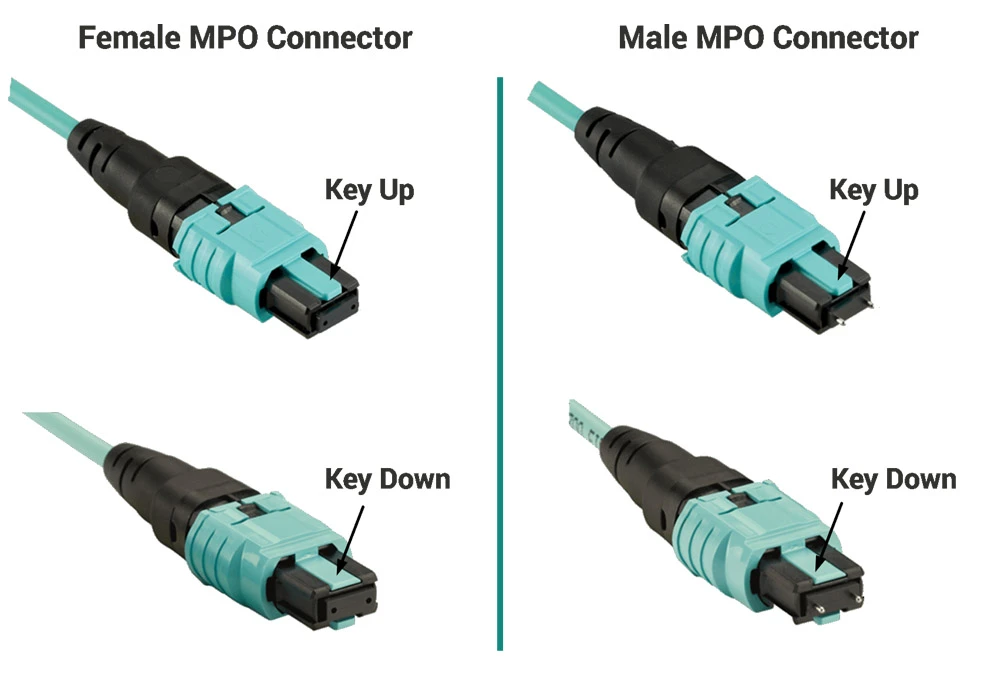

Το MPO (Multi-fiber Pull Off) είναι ο συνδετήρας οπτικών ινών πολλαπλών πυρήνων τύπου θραυσμάτων πρώτης γενιάς που σχεδιάστηκε από την ιαπωνική NTT Communication Company και τώρα είναι το όνομα ενός συνδέσμου πολλαπλών πυρήνων που παράγεται από πολλές εταιρείες. Και η MTP, μια μάρκα που έχει καταχωριστεί από την USConec, αναφέρεται συγκεκριμένα στον μοναδικό τύπο συνδετήρων MPO που παράγει.
Το MPO είναι η συντομογραφία του "multi-fiber pull off". Ο δακτύλιος αυτού του συνδετήρα έχει περισσότερους από 1 πυρήνες που κουμπώνουν μηχανικά στη θέση τους.
Επί του παρόντος, διάφοροι κατασκευαστές στην αγορά έχουν μια ποικιλία σχεδίων MPO και η απόδοση και το κόστος διαφορετικών τύπων προϊόντων σύνδεσης είναι πολύ διαφορετικά. Ορισμένα προϊόντα έχουν χαρακτηριστικά που τα κάνουν πιο αποδοτικά. Ορισμένες υποδοχές MPO μπορούν να συνδυαστούν με πολλές διαφορετικές μάρκες προϊόντων, αλλά κάποιες δεν μπορούν. Αυτή η διασυνδεσιμότητα εξαρτάται από το πόσο κοντά είναι ο σχεδιασμός αυτών των συνδέσμων με τα τυπικά προϊόντα. Για έναν πλήρη ορισμό των συνδέσεων MPO, ανατρέξτε στην εφαρμογή των IEC-61754-7 και EIA/TIA-604-5 (γνωστός και ως FOCIS 5).

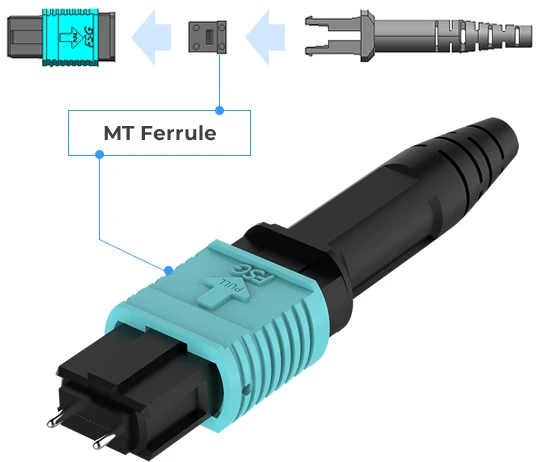

Τι είναι το MT Ferrule;
Το MT είναι μηχανικό κιβώτιο ταχυτήτων, και ο δακτύλιος είναι πολλαπλών πυρήνων (συνήθως 12 πυρήνων). Η απόδοση του συνδετήρα καθορίζεται από την ακρίβεια ευθυγράμμισης της ίνας και από το αν η ακρίβεια ευθυγράμμισης συνεχίζει να σταθεροποιείται μετά τη σύνδεση. Τελικά, αυτή η ακρίβεια ευθυγράμμισης καθορίζεται από την εκκεντρότητα και την απόσταση της ίνας και την ακρίβεια αντιστοίχισης του πείρου οδήγησης και της ίνας. Η απόδοση οποιουδήποτε συνδετήρα MPO μπορεί να βελτιωθεί εάν οι παραλλαγές στους οδηγούς πείρους και τη διαδικασία χύτευσης μπορούν να μειωθούν κατά τη διάρκεια της παραγωγής.
Τι είναι μια υποδοχή οπτικών ινών MTP;
Η υποδοχή MTP είναι μια υποδοχή MPO υψηλής απόδοσης με πολλαπλά καινοτόμα σχέδια. Σε σύγκριση με τις γενικές υποδοχές MPO, οι υποδοχές οπτικών ινών MTP έχουν βελτιωθεί τόσο σε οπτικές όσο και σε μηχανικές ιδιότητες. Οι υποδοχές MTP είναι πλήρως συμβατές με όλα τα επαγγελματικά πρότυπα σύνδεσης MPO, συμπεριλαμβανομένων των EIA/TIA-604-5 FOCIS 5 και IEC-61754-7.
Οι υποδοχές τύπου MPO είναι βιομηχανικά πρότυπα διασυνδεδεμένες υποδοχές MTP, πράγμα που σημαίνει ότι είναι δυνατή η αντικατάσταση των υποδοχών MPO με υποδοχές MTP για καλύτερη απόδοση. Η απόδοση των περισσότερων υποδοχών MPO που ακολουθούν τον παλιό σχεδιασμό είναι αρκετά περιορισμένη και δεν μπορούν να παρέχουν την ίδια υψηλή απόδοση με τους συνδέσμους οπτικών ινών MTP.
Γιατί οι υποδοχές MTP περιγράφονται ως υποδοχές MPO υψηλής απόδοσης;

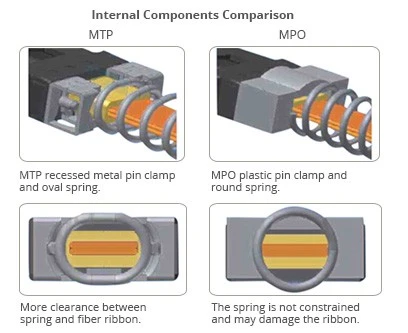

Μέσω των ειδικά σχεδιασμένων υποδοχών MTP, η απόδοση και η χρηστικότητά του βελτιώνονται σε σύγκριση με τους συνδέσμους MPO. Αυτό το χαρακτηριστικό σχεδιασμού του MTP είναι μοναδικό και κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας. Τα κύρια χαρακτηριστικά είναι τα εξής:
1. Το εξωτερικό πλαίσιο της υποδοχής οπτικών ινών MTP μπορεί να αφαιρεθεί εύκολα.
Ο σχεδιασμός του δακτυλίου MT εξασφαλίζει καμία απώλεια απόδοσης κατά την επανεπεξεργασία και την εκ νέου λείανση κατά την παραγωγή. Το αρνητικό και το θετικό μπορούν να αλλάξουν με ευελιξία ακόμη και επί τόπου μετά τη συναρμολόγηση και ο δακτύλιος μπορεί να ελεγχθεί με παρεμβολές μετά τη συναρμολόγηση.
2. Ο πλωτός δακτύλιος του συνδετήρα οπτικών ινών MTP μπορεί να βελτιώσει την απόδοση μετάδοσης κατά τη μηχανική σύνδεση. Επιτρέπει στους δύο συνδέσμους να διατηρούν καλή φυσική επαφή μεταξύ των ζευγαρωμένων φερμουάρ υπό την επίδραση εξωτερικών δυνάμεων.
3. Ο οβάλ οδηγός πείρος (PIN) του συνδετήρα οπτικών ινών MTP είναι κατασκευασμένος από ανοξείδωτο χάλυβα. Ο οβάλ οδηγός πείρος μπορεί να βελτιώσει την ακρίβεια της σύνδεσης και να μειώσει τη φθορά της οπής οδηγού, έτσι ώστε ο σύνδεσμος οπτικών ινών MTP να διατηρεί τη μετάδοση υψηλής απόδοσης για μεγαλύτερο χρονικό διάστημα.
4. Υπάρχει ένα μεταλλικό κλιπ καρφίτσας στην υποδοχή οπτικών ινών MTP για τη στερέωση του δακτυλίου ώθησης. Ειδικά χαρακτηριστικά:
Αποτρέψτε την απώλεια της ακίδας οδηγού.
Η πίεση που δημιουργείται από το συμπυκνωμένο ελατήριο.
Αποτρέψτε το ελατήριο να αγγίξει και να τρίψει την οπτική ίνα κατά τη διάρκεια της διαδικασίας μηχανικής διαστολής και συστολής, γεγονός που θα προκαλέσει βλάβη στην οπτική ίνα.
5. Η σχεδίαση ελατηρίου της υποδοχής οπτικών ινών MTP μεγιστοποιεί το κενό κορδέλας για 12-εφαρμογές κορδέλας πυρήνα και πολλαπλών πυρήνων για την αποφυγή ζημιάς στις ίνες.
6. Οι σύνδεσμοι οπτικών ινών MTP έχουν τουλάχιστον τέσσερα τυπικά ταιριαστά μέρη, τα οποία μπορούν να προσαρμοστούν σε διαφορετικούς τύπους οπτικών καλωδίων και είναι πιο πρακτικά, όπως:
- Κυκλικό καλώδιο οπτικών ινών με χαλαρή δομή χιτωνίου.
- Κορδέλα καλώδιο με οβάλ μπουφάν.
- Κορδέλα γυμνή ίνα.
-Εξαιρετικά κοντά εξαρτήματα υποδοχής μπότας, πολύ κατάλληλα για εφαρμογή σε μικρούς χώρους, μειώνοντας την ένταση κατά 45%.
Μπορεί να καθαριστεί ο δακτύλιος MT με τον συνηθισμένο τρόπο;
Ο καλύτερος τρόπος για να αφαιρέσετε τη σκόνη και το λάδι από τους δακτύλιους MT που επηρεάζουν την οπτική απόδοση είναι να χρησιμοποιήσετε ένα προηγμένο στεγνό πανί για να καθαρίσετε τη διάταξη, όπως το NTT-AT OPTIPOP. Η μέθοδος καθαρισμού είναι απλή γιατί εμπλέκεται μόνο ένα κανάλι. Όταν χρησιμοποιείτε τα παραπάνω εξαρτήματα καθαρισμού, η μόλυνση θα αφαιρεθεί πλήρως. Αντίθετα, η χρήση υφασμάτων ή βαμβακερών μάκτρων χαμηλής ποιότητας μπορεί να αφαιρέσει τη μόλυνση στην επιφάνεια της οπτικής ίνας, αλλά η μόλυνση θα εξακολουθεί να υπάρχει στο άκρο του δακτυλίου και είναι εύκολο να προκαλέσει την ακραία όψη του δακτυλίου να φορεθεί, προκαλώντας σοβαρή ζημιά. απώλεια δεδομένων.
Τα εξαρτήματα καθαρισμού της σειράς OPTIPOP είναι ειδικά σχεδιασμένα για αρσενικούς και θηλυκούς συνδέσμους οπτικών ινών, και μπορούν επίσης να εφαρμοστούν σε κεραμικά λάστιχα μονού πυρήνα. Τα καθαριστικά κασετών και κασετών OPTIPOP χρησιμοποιούν βαμβακερά πανιά καθαρισμού που ξαναγεμίζουν, τα καθαριστικά μπορούν να χρησιμοποιηθούν για μεγάλο χρονικό διάστημα και το κόστος καθαρισμού είναι χαμηλότερο από τις παραδοσιακές μεθόδους καθαρισμού.
