Οπτικός κόμβος ινών

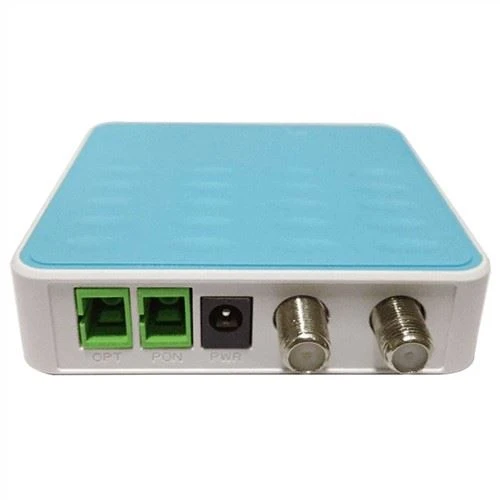

Ο οπτικός κόμβος ινών SR100AW
I. Προϊόν Περιγραφή:
Ο οπτικός οπτικός κόμβος οπτικού δέκτη SR100AW είναι ένας οπτικός δέκτης τύπου εγχώριου τύπου που έχει σχεδιαστεί για να ανταποκρίνεται στις ανάγκες των σύγχρονων δικτύων μετάδοσης ευρυζωνικών συνδέσεων HFC . Το εύρος ζώνης συχνοτήτων είναι 47-1003 MHz .}}}}
II . Λειτουργικός χαρακτηριστικόςs:
◇ 47MHz έως 1003MHz ζώνη συχνοτήτων με ενσωματωμένο WDM.
◇ Ενσωματωμένο κύκλωμα ελέγχου οπτικού AGC για να εξασφαλιστεί σταθερό επίπεδο εξόδου
◇ Υιοθετήστε τον προσαρμογέα τροφοδοσίας μεταγωγής υψηλής απόδοσης με εύρος προσαρμογής ευρείας τάσης.
◇ Εξαιρετικά χαμηλό ρεύμα και εξαιρετικά χαμηλή κατανάλωση ενέργειας.
◇ Ο οπτικός συναγερμός ισχύος υιοθετεί την ένδειξη LED.
Οπτικός Προδιαγραφές δέκτη
|
Ser . |
Έργα |
Τεχνικός Παραμέτρους |
Σημείωμα |
|
1 |
Το CATV έλαβε μήκος κύματος |
1550 ± 10nm |
|
|
2 |
ΕυσέβειαΈλαβε μήκος κύματος |
1310nm/1490nm/1577nm |
|
|
3 |
Διαχωρισμός καναλιών |
>20dB |
|
|
4 |
Απαντικότητα οπτικής λήψης |
0,85A/W (1550nmτυπική αξία) |
|
|
5 |
Εισαγωγή οπτικού εύρους ισχύος |
-20 dbm~+2 dbm |
|
|
6 |
Τύπος ίνας |
μεμονωμένη λειτουργία(9/125mm) |
|
|
7 |
Τύποι σύνδεσης οπτικών ινών |
SC/APC |
|
|
8 |
Επίπεδο εξόδου |
Μεγαλύτερο ή ίσο με 78dbuv |
|
|
9 |
AGC βασίλειο |
-15 dbm~+2 dbm |
Επίπεδο εξόδου±2ϋΒ |
|
10 |
Σύνδεση RF τύπου F |
Κλασματικός |
|
|
11 |
Εύρος ζώνης συχνοτήτων |
47MHz -1003 MHz |
|
|
12 |
RF σε επιπεδότητα στη ζώνη |
±1.5ϋΒ |
|
|
13 |
Αντίσταση συστήματος |
75Ω |
|
|
14 |
ανακλαστική απώλεια |
Μεγαλύτερο ή ίσο με 14db |
|
|
15 |
Τερμάνω |
Μεγαλύτερο ή ίσο με 35db |
|
|
16 |
Βορρά |
<10-8 |
Απόδοση WDM Σημειώσεις
|
Παραμέτρους |
Σημειογραφία |
Min . |
Τυπική αξία |
Max . |
Μονάδα |
Όροι δοκιμής |
|
|
Μήκος κύματος εργασίας μετάδοσης |
λ1 |
1540 |
1550 |
1560 |
nm |
||
|
Ανακλώμενος λειτουργικός μήκος κύματος |
λ2 |
1260 |
1310 |
1330 |
nm |
||
|
λ3 |
1480 |
1490 |
1500 |
nm |
|||
|
λ4 |
1575 |
1577 |
1650 |
nm |
|||
|
αποκριτικότητα |
R |
0.85 |
0.90 |
A/W |
po =0 dbmλ =1550 nm |
||
|
απομόνωση μετάδοσης |
ISO1 |
30 |
ϋΒ |
λ=1310 & 1490 & 1577nm |
|||
|
Ανακλαστικότητα |
ISO2 |
18 |
ϋΒ |
λ=1550 nm |
|||
|
απώλεια επιστροφής |
Rl |
-40 |
ϋΒ |
λ=1550 nm |
|||
|
Απώλειες εισαγωγής |
Il |
1 |
ϋΒ |
λ=1310 & 1490 & 1577nm |
|||
① Φυσικός παραμέτρους
Μεγέθη: 95 χιλιοστά × 71mm × 25mm
Οκτώ: 75g max
② Χρήση χρήσης
Συνθήκες χρήσης:
Θερμός: 0πτυχίο --+45βαθμός
Επίπεδο υγρασίας:40%--70% μη συμπυκνωμένος
Συνθήκες αποθήκευσης:
Θερμός: -25πτυχίο --+60βαθμός
Επίπεδο υγρασίας:40%--95% μη συμπυκνωμένος
Εύρος τροφοδοσίας:
Εισαγωγή: AC 100V-~240V
Παραγωγή: DC +5 v/500mA
