Οπτικός κόμβος WDM
Ευρεία γκάμα οπτικής ισχύος εισόδου
Μονομονάδα υψηλής απώλειας επιστροφής
Χρησιμοποιώντας ενεργές συσκευές ενισχυτή GaAs

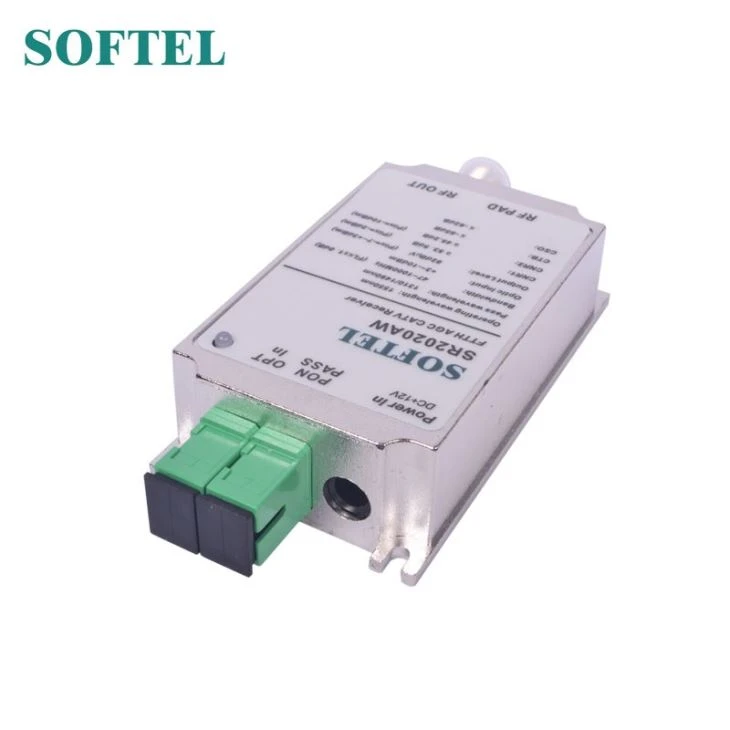

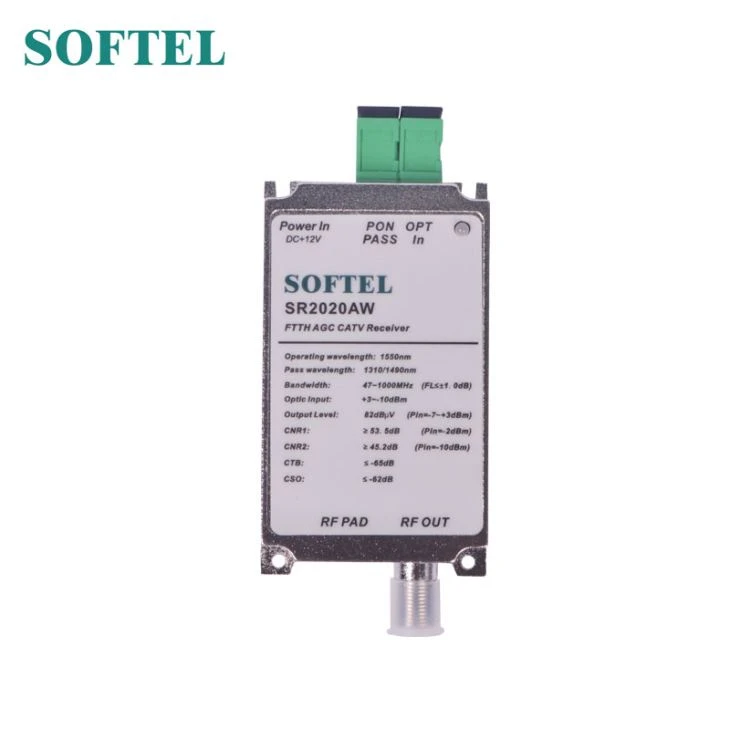

Το SR2020AW είναι ένας οπτικός κόμβος με WDM και AGC, με οπτική είσοδο, RF out. Είναι σχεδιασμένο για δίκτυα FTTH (Fiber To The Home).
Χαρακτηριστικά
Εξαιρετική γραμμικότητα και επίπεδοτητα
Ευρεία γκάμα οπτικής ισχύος εισόδου
Μονομονάδα υψηλής απώλειας επιστροφής
Χρησιμοποιώντας ενεργές συσκευές ενισχυτή GaAs
Τεχνολογία εξαιρετικά χαμηλού θορύβου
Μικρότερο μέγεθος και ευκολότερη εγκατάσταση
Κόκκινο LED για ένδειξη ισχύος
Έγχρωμο LED για ένδειξη οπτικής ισχύος
Ενσωματωμένο φίλτρο και λειτουργία AGC
Διπλή έγχρωμη λυχνία LED για οπτική ένδειξη ενέργειας (μη φωτισμένη: οπτική ισχύς <-10dbm, πράσινη:="" -10dbm=""><οπτική ισχύς=""><+ 3dbm,="" κόκκινη:="" οπτική="" ισχύς=""> + 3dBm)
Προδιαγραφές
Στοιχείο αριθμού | Μονάδα | Περιγραφή | Παρατήρηση |
Διασύνδεση Πελατών | |||
Σύνδεση RF | F-θηλυκό | ||
Οπτική υποδοχή σύνδεσης | SC / APC ή FC / APC | ||
Παροχή ηλεκτρικού ρεύματος | F-θηλυκό | ||
Οπτική παράμετρος | |||
Ανταπόκριση | A / W | ≥0,9 | |
Οπτική τροφοδοσία εισόδου | dBm | -10 ~ + 3 | |
-7 ~ + 2 | AGC | ||
Οπτική απώλεια επιστροφής | dB | ≥45 | |
Μήκος κύματος εισόδου | nm | 1550 ± 20 | |
Λήψη μήκους κύματος | nm | 1550 | |
Παράκαμψη μήκους κύματος | nm | 1310/1490 | |
Τύπος οπτικών ινών | Ενιαία λειτουργία | ||
Παράμετρος RF | |||
Εύρος συχνοτήτων | MHz | 47-1000 | |
Ομαλότητα | dB | ± 0,75 | |
Επίπεδο εξόδου | dBμV | ≥82 | AGC |
CNR | dB | ≥53.6 | -2dBm Ισχύς εισόδου |
CSO | dB | ≥62 | |
CTB | dB | ≥65 | |
Απώλεια επιστροφής | dB | ≥16 | |
Σταθερότητα AGC | dB | ± 1 | |
Αντίσταση εξόδου | Ω | 75 | |
Άλλη παράμετρος | |||
Παροχή ηλεκτρικού ρεύματος | VDC | 12 | |
Κατανάλωση ενέργειας | W | <> | |
Διαστάσεις | mm | 110 * 50 * 23 |
