Μίνι κόμβος
Περίληψη μικρού κόμβου
Το SR2020AW, το εύρος ζώνης λειτουργίας 47 ~ 1000MHz, είναι χαμηλής ισχύος, υψηλής απόδοσης, οικονομικά τριπλής αναπαραγωγής, οπτικός δέκτης FTTH CATV, μπορεί να χρησιμοποιηθεί σε αναλογική τηλεόραση ή ψηφιακή τηλεόραση.
Προϊόντα με οπτικό δέκτη υψηλής ευαισθησίας και ειδικό κύκλωμα αντιστοίχισης χαμηλού θορύβου. Η λήψη σε υψηλή οπτική ισχύ μπορεί να ρυθμιστεί από το επίπεδο PAD, παίζοντας περιοριστική έξοδο, οπότε αυτός ο μίνι κόμβος εντός ενός μεγάλου δυναμικού εύρους της λαμβανόμενης οπτικής ισχύος +2 dBm ~ -21dBm, έχει εξαιρετικά χαρακτηριστικά.

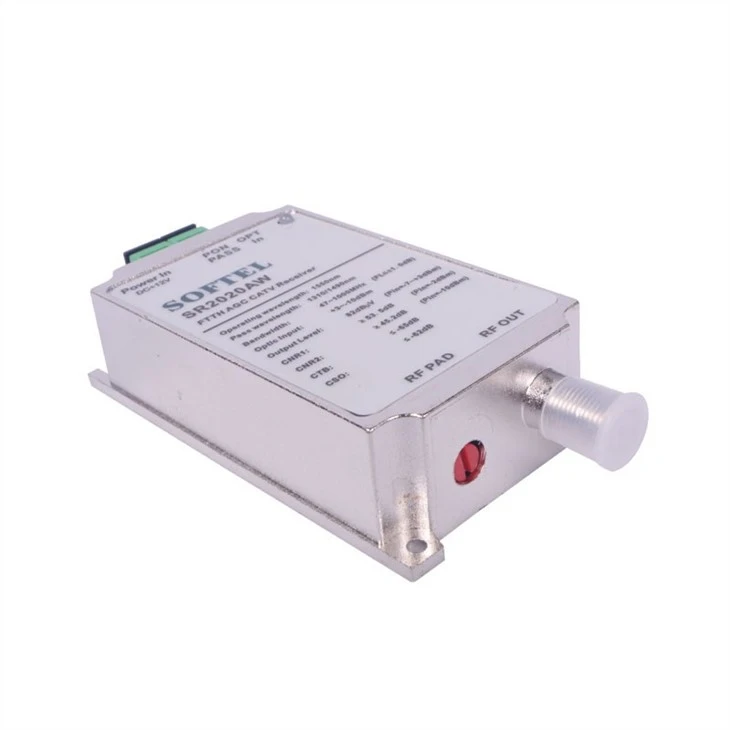

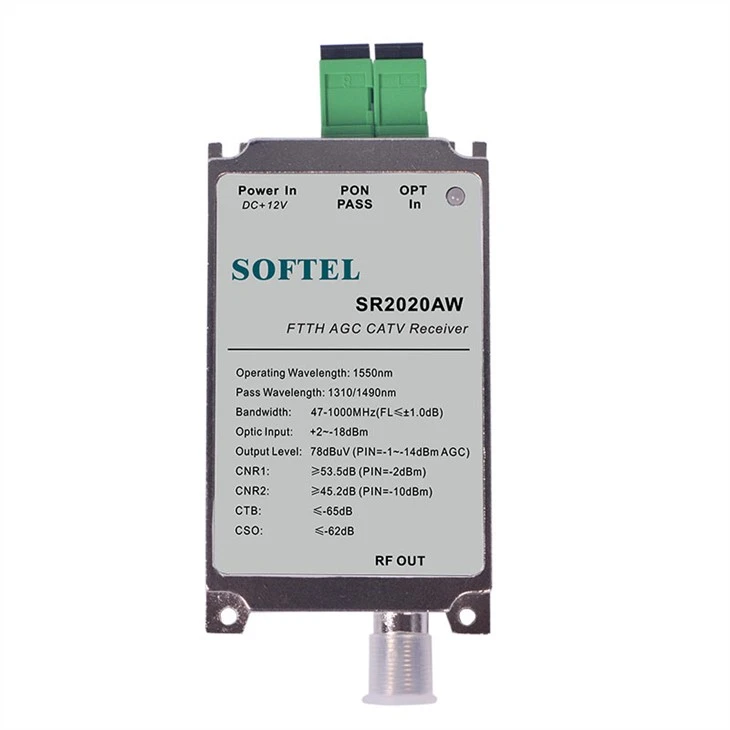

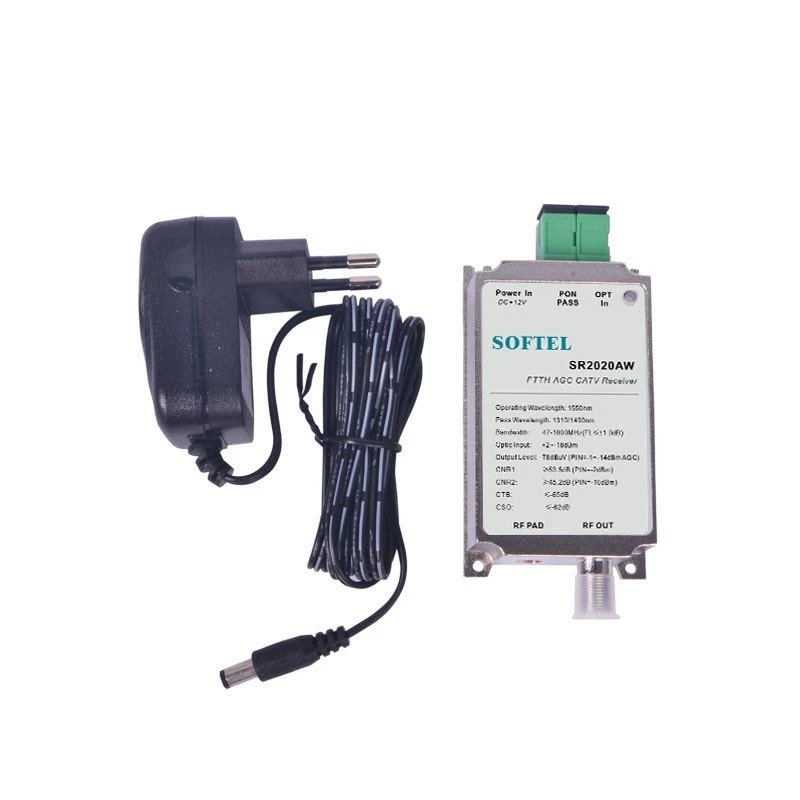

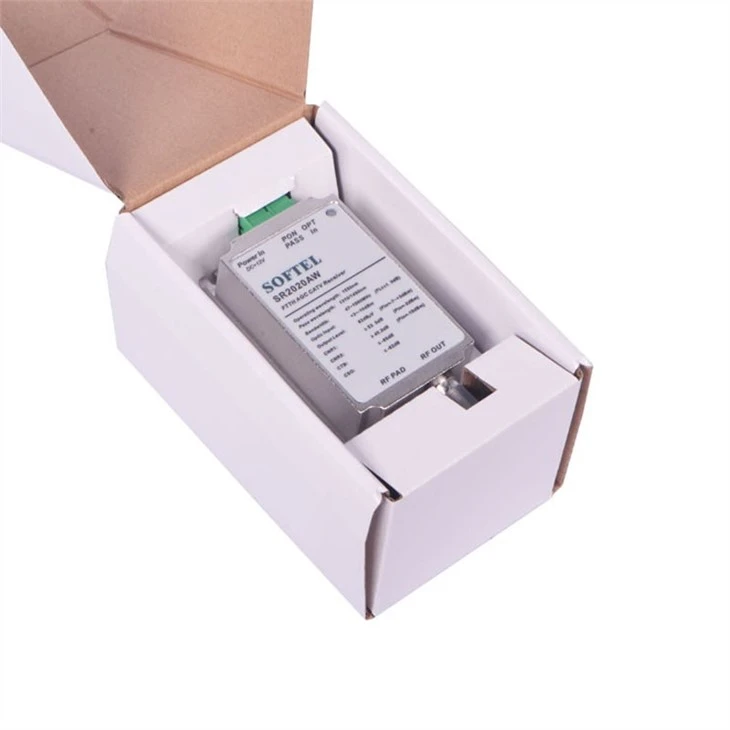

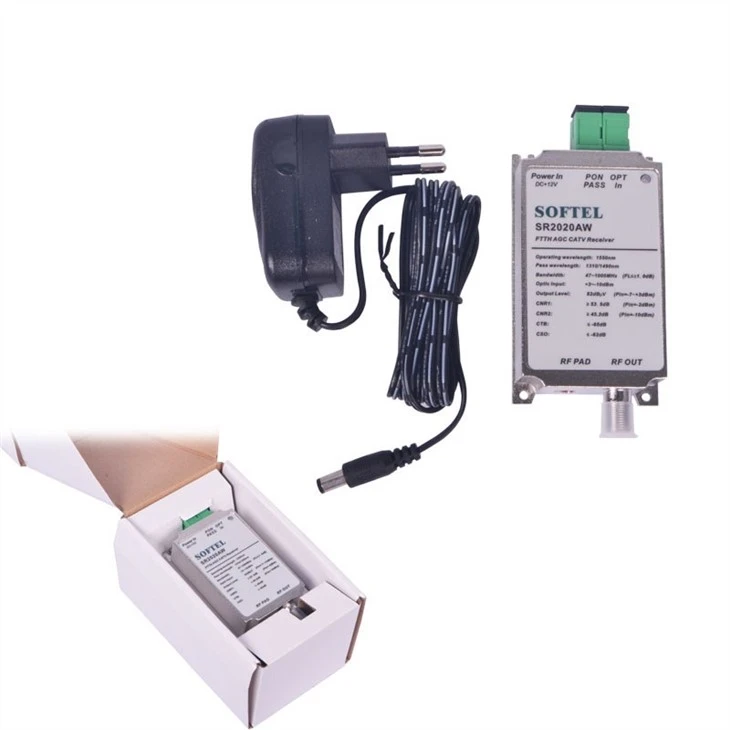

Οθόνη μίνι κόμβου
Τεχνικός δείκτης
Εκτέλεση | Δείκτης | Συμπλήρωμα | ||
Οπτικό χαρακτηριστικό | CATV Μήκος κύματος εργασίας | (nm) | 1540~1563 | |
Περάστε το μήκος κύματος | (nm) | 1310, 1490 | ||
Απομόνωση καναλιού | (dB) | ≥40 | 1550nm GG, 1490nm | |
Ευθύνη | (A/W) | ≥0.85 | 1310nm | |
≥0.9 | 1550nm | |||
Λήψη ισχύος | (dBm) | +2~-18 | Αναλογική τηλεόραση (CNR> 45dB) | |
+2~-20 | Ψηφιακή τηλεόραση (MER> 30dB) | |||
Οπτική απώλεια επιστροφής | (dB) | ≥55 | ||
Συνδετήρας οπτικών ινών | SC / APC | |||
Χαρακτηριστικό RF | Εύρος ζώνης εργασίας | (MHz) | 47~1000 | |
Ομαλότητα | (dB) | ≤±0.75 | 47 ~ 1000MHz | |
Επίπεδο εξόδου | (dBμV) | GG gt; 78 | Pin=-1 ~ -14dBm AGC | |
Απώλεια επιστροφής | (dB) | ≥14 | 47 ~ 862 MHz | |
Αντίσταση εξόδου | (Ω) | 75 | ||
Αριθμός θύρας εξόδου | 1 | |||
Σύνδεση RF | F-Γυναίκα | |||
Αναλογική τηλεόραση Δυνατότητα συνδέσμου | Δοκιμαστικό κανάλι | (CH) | 59CH (PAL-D) | |
ΟΜΙ | (%) | 3.8 | ||
CNR1 | (dB) | 53.3 | Καρφίτσα=-2dBm | |
CNR2 | (dB) | 45.3 | Καρφίτσα=-10dBm | |
CTB | (dB) | ≤-61 | ||
CSO | (dB) | ≤-61 | ||
Ψηφιακή τηλεόραση Δυνατότητα συνδέσμου | ΟΜΙ | (%) | 4.3 | |
MER | (dB) | ≥36 | Καρφίτσα=-16dBm | |
≥30 | Καρφίτσα=-20dBm | |||
BER | (dB) | GG lt; 1.0E-9 | Καρφίτσα: +2 ~ -21dBm | |
Γενικά χαρακτηριστικά | Παροχή ηλεκτρικού ρεύματος | (V) | DC+12V | ±1.0V |
Κατανάλωση ενέργειας | (W) | ≤3 | +12VDC, 210mA | |
Θερμοκρασία εργασίας | (℃) | -20 ~ +55 | ||
Θερμοκρασία αποθήκευσης | (℃) | -40 ~ 85 | ||
Εργασία σχετική θερμοκρασία | (%) | 5 ~ 95 | ||
Μέγεθος | (χιλ.) | 50×88×22 |
Πληροφορίες εταιρείας
Συχνές ερωτήσεις
1. Ποιοι είναι οι όροι πληρωμής που υποστηρίζετε;
Συνήθως, δεχόμαστε T / T, PayPal, Western Union και Alibaba Trade Assurance. Μπορείτε να επιλέξετε τους όρους πληρωμής που είναι πιο βολικοί για εσάς.
2. Τι γίνεται με τον χρόνο παράδοσης;
Συνήθως, εάν υπάρχει απόθεμα&# 39, αποστέλλουμε τα αγαθά εντός 3 ~ 5 εργάσιμων ημερών από την επιβεβαίωση της κατάθεσης. Εάν δεν είναι διαθέσιμο, εξαρτάται ο χρόνος παράδοσης.
3. Τι γίνεται με την αποστολή;
Όταν το πακέτο είναι μικρό, συνήθως επιλέγουμε FedEx, DHL, TNT και UPS και ούτω καθεξής, ενώ τα αγαθά έχουν υψηλό βάρος και όγκο, προτείνουμε τη χρήση αποστολής αέρα ή θάλασσας.
4. Πώς μπορώ να κάνω μια παραγγελία;
(1) Η διαπραγμάτευση συμφωνείται για την τιμή και τις προδιαγραφές του προϊόντος.
(2) Το τιμολόγιο proforma θα σταλεί για επιβεβαίωση.
(3) Μετά τη συμφωνία σχετικά με το τιμολόγιο, ο πελάτης κάνει την κατάθεση.
(4) Η κατασκευή θα ξεκινήσει μόλις επιβεβαιωθεί η πληρωμή από την τράπεζά μας.
(5) Αποστολή των εμπορευμάτων εντός της συμφωνηθείσας προθεσμίας παράδοσης.
5. Μπορείτε να κάνετε ΚΑΕ για εμάς;
Ναί. Εάν υπάρχει μια συγκεκριμένη ποσότητα παραγγελίας, μπορούμε να κάνουμε OEM συμπεριλαμβανομένων εκτύπωσης, λογότυπου και προσαρμοσμένου μοντέλου για εσάς.
6. Τι γίνεται με την Εγγύηση;
Υπάρχουν 12 μήνες για την εγγύηση.
Παρόλο που η εγγύηση δεν είναι υπεύθυνη για όσους έσπασαν λόγω βίας ή ενημερώθηκαν με άλλες μάρκες.
