Ο οπτικός δέκτης CATV
SR814DM Εξωτερικός οπτικός δέκτης CATV
Επισκόπηση προϊόντων
SR814DMΕξωτερικός οπτικός δέκτης CATV είναι το νέο μας υψηλό - κλάση 4 - Way output CATV δικτύου οπτικού δέκτη. Ο ενισχυτής Pre - υιοθετεί όλα - Gaas MMIC, μετά τον ενισχυτή υιοθετεί την ενότητα GaAs. Βελτιστοποιημένο σχεδιασμό κυκλώματος Συντεταγμένη με την εμπειρία σχεδιασμού των 10 ετών, η συσκευή επιτυγχάνει δείκτη υψηλής απόδοσης. Η προσαρμογή της εξασθένησης και της εξισορρόπησης του RF υιοθετεί και σταθερούς εισαγωγείς εξασθένησης που καθιστά την ευκολία της μηχανικής. Είναι τα κύρια προϊόντα για την κατασκευή δικτύου CATV.
Χαρακτηριστικά απόδοσης
Υψηλής απόκρισης PIN Photoelectric Tovery Tube.
10 οδηγίες οπτικής τροφοδοσίας LED, εμφανίζουν με μεγαλύτερη ακρίβεια την οπτική ισχύ.
Ο βελτιστοποιημένος σχεδιασμός κυκλώματος, το στάδιο Pre - υιοθετεί την επεξεργασία SMT, ενώ το post - Stage υιοθετεί τη μονάδα ενισχύει το τυπικό κύκλωμα που κάνει το σήμα RF γραμμικό πιο νομάρχιο.
Η προσαρμογή της εξασθένησης και της εξισορρόπησης του RF υιοθετεί και σταθερούς εισαγωγείς εξασθένησης, ο εισαγωγέας θέσης EQ ATT μπορεί να αλλάξει την ισορροπία, οπότε το εντοπισμό σφαλμάτων της μηχανικής είναι πολύ ευκολία.
Διπλή ισχύς, υψηλό κέρδος και χαμηλή παραμόρφωση.
Οπτικός έλεγχος AGC, όταν η οπτική ισχύς εισόδου είναι -7 ~ +2 DBM, το επίπεδο εξόδου, CTB, CSO βασικά αμετάβλητο.
Παραμέτρους τεχνικής
|
Είδος |
Μονάδα |
Τεχνικές παραμέτρους |
|
|
Προς τα εμπρός μέρος |
|||
|
Οπτικές παράμετροι |
|||
|
Λήψη οπτικής εξουσίας |
DBM |
-7 ~ +2 |
|
|
Απώλεια οπτικής επιστροφής |
ϋΒ |
>45 |
|
|
Μήκος κύματος οπτικής λήψης |
nm |
1100 ~ 1600 |
|
|
Τύπος οπτικής σύνδεσης |
FC/APC, SC/APC ή καθορίζεται από τον χρήστη |
||
|
Τύπος ίνας |
Μεμονωμένη λειτουργία |
||
|
ΣύνδεσμοςΕκτέλεση |
|||
|
C/N |
ϋΒ |
Μεγαλύτερη ή ίση με 51 (είσοδο -2DBM) |
|
|
C/CTB |
ϋΒ |
Μεγαλύτερο ή ίσο με 65 |
Επίπεδο εξόδου 108 dBμV Ισορροπημένο 6dB |
|
C/CSO |
ϋΒ |
Μεγαλύτερο ή ίσο με 60 |
|
|
Παράμετροι RF |
|||
|
Κλίμακα συχνοτήτων |
MHz |
45 ~ 862/1003 (ή καθορίζεται από τον χρήστη) |
|
|
Επιπεδότητα στη ζώνη |
ϋΒ |
±0.75 |
|
|
Σταθερή πλαγιά |
ϋΒ |
2±0.5 |
|
|
Βαθμολογημένο επίπεδο εξόδου |
dBμV |
Μεγαλύτερο ή ίσο με 108 |
|
|
Μέγιστο επίπεδο εξόδου |
dBμV |
Μεγαλύτερο ή ίσο με 112 |
|
|
Απώλεια επιστροφής εξόδου |
ϋΒ |
Μεγαλύτερο ή ίσο με 14 |
|
|
Αντίσταση εξόδου |
Ω |
75 |
|
|
Σταθερό att και eq (κοινή χρήση) |
ϋΒ |
2.3.4.5.6.7.9.13 (ή καθορίζεται από τον χρήστη) |
|
|
Αντίστροφο μέρος |
|||
|
Οπτικές παράμετροι |
|||
|
Μήκος κύματος οπτικής μετάδοσης |
nm |
1310 ± 10, 1550 ± 10 ή καθορίζεται από τον χρήστη |
|
|
Εξόδου οπτική ισχύς |
MW |
0.5, 1, 2 |
|
|
Τύπος οπτικής σύνδεσης |
FC/APC, SC/APC ή καθορίζεται από τον χρήστη |
||
|
Παράμετροι RF |
|||
|
Κλίμακα συχνοτήτων |
MHz |
5 ~ 65 (ή καθορίζεται από τον χρήστη) |
|
|
Επιπεδότητα στη ζώνη |
ϋΒ |
±1 |
|
|
Επίπεδο εισόδου |
dBμV |
72 ~ 85 |
|
|
Αντίσταση εξόδου |
Ω |
75 |
|
|
Γενική απόδοση |
|||
|
Τάση ισχύος |
V |
A: AC (150 ~ 265) V; B: AC (35 ~ 90) V |
|
|
Θερμοκρασία λειτουργίας |
βαθμός |
-40~60 |
|
|
Θερμοκρασία αποθήκευσης |
βαθμός |
-40~65 |
|
|
Σχετική υγρασία |
% |
Μέγιστο 95% μη - συμπύκνωση |
|
|
Κατανάλωση |
Ασα |
Λιγότερο από ή ίσο με 30 |
|
|
Διάσταση |
mm |
240(L)╳ 240(W)╳ 150(H) |
|

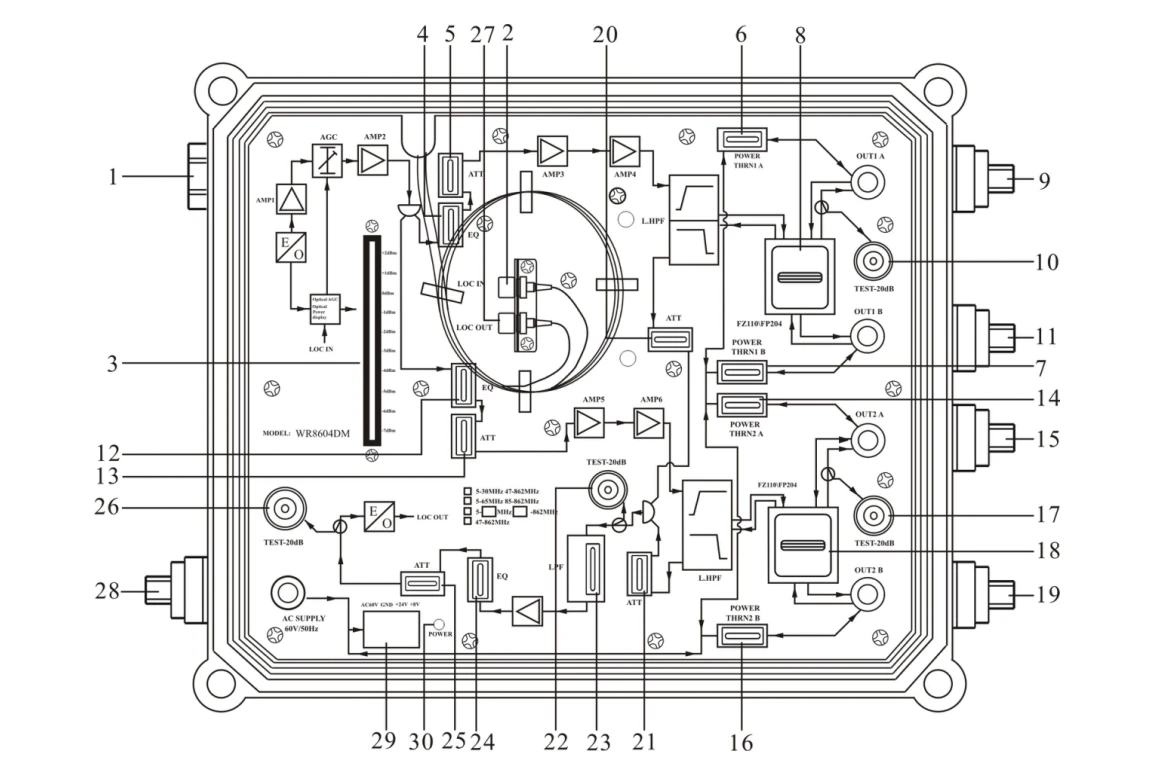

Δομικό διάγραμμα του SR814DM Εξωτερικός οπτικός δέκτης
|
1. Εισαγωγή οπτικών ινών |
2. Προσαρμογέας οπτικών ινών |
3. Εισαγωγή οπτικής ισχύος Δείκτης |
|
4. Channel 1 Forward RF Eq Εισερχόμενος |
5. Channel 1 Forward RF ATT Εισερχόμενος |
6. Κανάλι 1 Πάνω - Τρέχουσα Εισερχόμενος 1 |
|
7. Κανάλι 1 Πάνω - Τρέχουσα ΕΙΣΟΔΟΣ 2 |
8. Channel 1 Έξοδος βρύσης (Splitter) |
9. Κανάλι 1 έξοδος RF α |
|
10. Δοκιμή εξόδου καναλιού 1 RF (-20dB) |
11. Κανάλι 1 Έξοδος RF B |
12. Channel 2 Forward RF Eq Εισερχόμενος |
|
13. Channel 2 Forward RF Att εισερχόμενος |
14. Channel 2 Over - Τρέχουσα Εισερχόμενος 1 |
15. Κανάλι 2 έξοδος RF α |
|
16. Channel 2 Over - Τρέχουσα ΕΙΣΟΔΟΣ 2 |
17. Δοκιμή εξόδου καναλιού 2 RF (-20dB) |
18. Channel 2 Εξόδου βρύσης (Σχίστης) |
|
19. |
20. Channel 1 Reverse RF ATT Εισερχόμενος |
21. Channel 2 Reverse RF ATT Εισερχόμενος |
|
22. Αντίστροφη δοκιμή RF 1 (-20dB) |
23. Αντίστροφη χαμηλή - Pass Filter Inserter |
24. Αντίστροφη rf eq inserter |
|
25. Αντίστροφη rf att inserter |
26. Αντίστροφη δοκιμή RF 2 (-20dB) |
27. Προσαρμογέας αντίστροφης ίνας |
|
28. Εισαγωγή ισχύος AC 60V |
29. Κύρια πλακέτα πλακέτας |
30. Δείκτης ισχύος |
