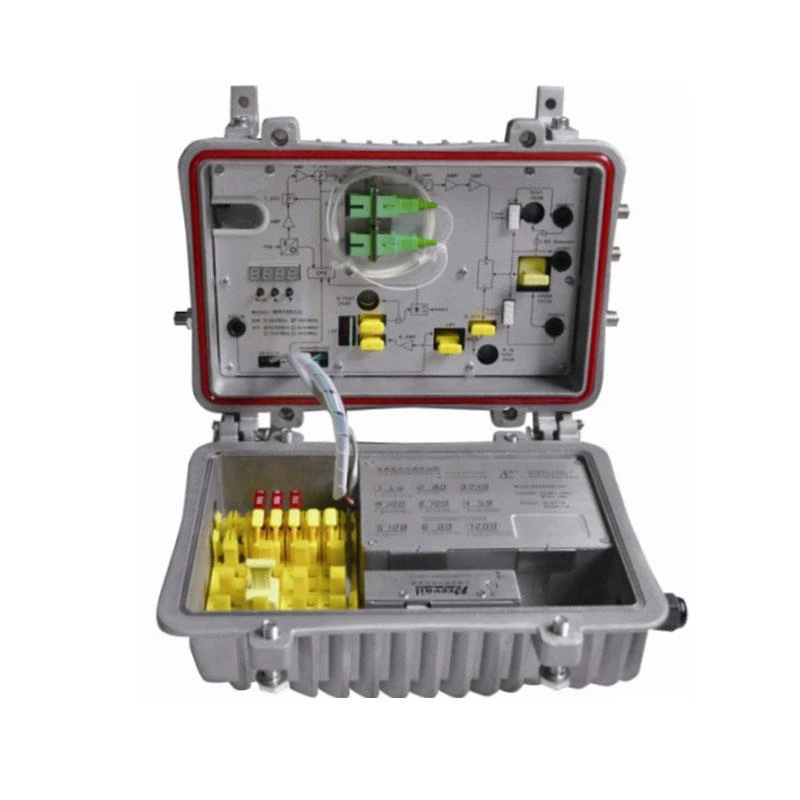

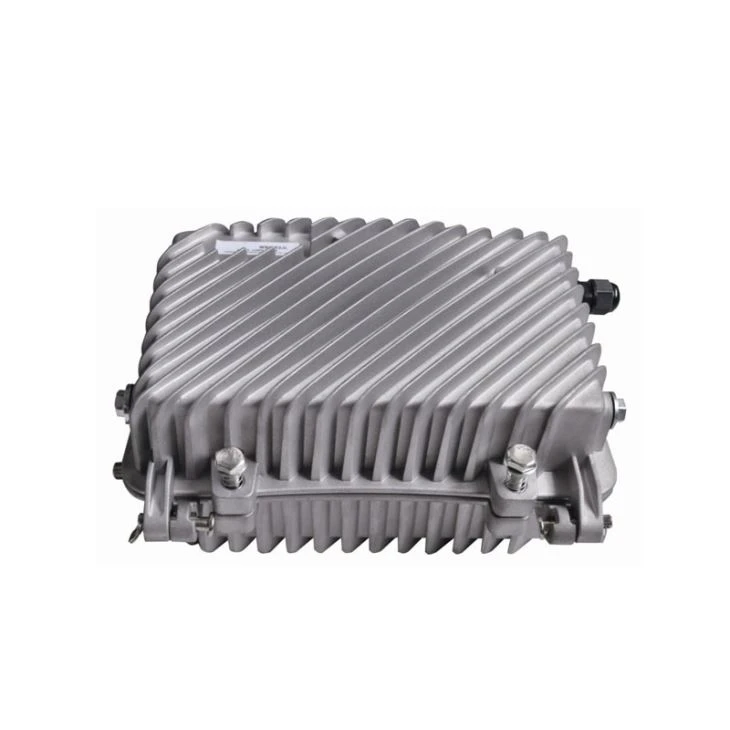

Υπαίθριος οπτικός κόμβος CATV

Προς τα εμπρός οπτικό μέρος λήψης

Οπτικές παράμετροι

Λήψη οπτικής ισχύος

Dbm

-9 ~ +2

Απώλεια οπτικής απόδοσης

Db

45

Οπτικό μήκος κύματος λήψης

Nm

1100 ~ 1600

Τύπος οπτικής σύνδεσης

FC/APC, SC/APC ή καθορίζεται από το χρήστη

Τύπος ινών

Μία λειτουργία

Απόδοση σύνδεσης

C/N

Db

≥ 51 (-2dBm είσοδος)

C/CTB

Db

≥ 65

Επίπεδο εξόδου 108dBμV

EQ 6dB

C/CSO

Db

≥ 60

Παράμετροι RF

Εύρος συχνοτήτων

Mhz

45 ~862

45 ~1000

Επιπεδότητα στη ζώνη

Db

±0,75

±0,75

Ονομαστικό επίπεδο εξόδου

dBμV

≥ 108

≥ 108

Μέγιστο επίπεδο εξόδου

dBμV

≥ 114

≥ 112

Απώλεια απόδοσης εξόδου

Db

(45 ~550MHz)≥16/(550~1000MHz)≥14

Σύνθετη αντίσταση εξόδου

Ω

75

75

Σειρά EQ ηλεκτρονικού ελέγχου

Db

0~15

0~15

Σειρά ATT ηλεκτρονικού ελέγχου

Db

0~20

0~20

Επιστροφή οπτικών εκπομπών μέρος

Οπτικές παράμετροι

Οπτικό μήκος κύματος μετάδοσης

Nm

1310±10, 1550±10 ή καθορίζεται από το χρήστη

Οπτική ισχύς εξόδου

Mw

0.5, 1, 2

Τύπος οπτικής σύνδεσης

FC/APC, SC/APC ή καθορίζεται από το χρήστη

Παράμετροι RF

Εύρος συχνοτήτων

Mhz

5 ~ 65 (ή καθορίζεται από το χρήστη)

Επιπεδότητα στη ζώνη

Db

±1

Επίπεδο εισόδου

dBμV

72 ~ 85

Σύνθετη αντίσταση εξόδου

Ω

75

Δυναμικό εύρος NPR

Db

≥15 (NPR≥30 dB)

Χρήση λέιζερ DFB

≥10 (NPR≥30 dB)

Χρήση λέιζερ FP

Γενική απόδοση

Τάση τροφοδοσίας

V

Α: Εναλλασσόμενο ρεύμα (150~265)V; Β: Εναλλασσόμενο ρεύμα (35~90)V

Θερμοκρασία λειτουργίας

℃

-40~60

Θερμοκρασία αποθήκευσης

℃

-40~65

Σχετική υγρασία

%

Μέγιστο 95% χωρίς συμπύκνωση

Κατανάλωση

Va

≤ 22

Διάσταση

Mm

260(L)* 200(W)* 130(H)

Μετά τη σύνδεση του

δίκτυο, η εικόνα του

οπτικό σημείο επαφής έχει

προφανής καθαρή καμπύλη ή

μεγάλα σωματίδια τονίζει

αλλά το φόντο της εικόνας

είναι καθαρό.

1. Η οπτική ισχύς εισόδου του

ο οπτικός δέκτης είναι πολύ υψηλός,

επίπεδο εξόδου του οπτικού δέκτη

ενότητα πάρα πολύ υψηλή και δείκτης σημάτων RF

Επιδεινωθεί.

2. Το σήμα RF (είσοδος της οπτικής

πομπού) είναι κακή.

1. Ελέγξτε την οπτική ισχύ εισόδου και

κατάλληλες προσαρμογές για να γίνει

καθορισμένη περιοχή· ή να ρυθμίσετε την εξασθένιση της

οπτικό δέκτη για τη μείωση του επιπέδου εξόδου και

βελτίωση του δείκτη.

2. Ελέγξτε το μπροστινό δωμάτιο μηχανών τελών οπτικό

δείκτης σημάτων RF συσκευών αποστολής σημάτων συσκευών αποστολής σημάτων και

κατάλληλες προσαρμογές.

Μετά τη σύνδεση του

δίκτυο, η εικόνα του

οπτικό σημείο επαφής έχει

προφανείς θορύβους.

1. Η οπτική ισχύς εισόδου του

ο οπτικός δέκτης δεν είναι αρκετά υψηλός,

έχει ως αποτέλεσμα τη μείωση του C/N.

2. Ο ενεργός συνδετήρας οπτικών ινών

προσαρμογέα του οπτικού δέκτη έχει

έχουν μολυνθεί.

3. Η είσοδος επιπέδου σήματος RF

οπτικός πομπός είναι πολύ χαμηλή, κάνουν

ο βαθμός διαμόρφωσης του λέιζερ δεν είναι

Αρκετά.

4. Ο δείκτης C/N της σύνδεσης συστήματος

το σήμα είναι πολύ χαμηλό.

1. Ελέγξτε τη λήψη οπτικής ισχύος του

οπτικό σημείο επαφής και να καταστήσει κατάλληλη

ρυθμίσεις για να γίνει στην καθορισμένη περιοχή.

2.

οπτικό σημείο επαφής με τον καθαρισμό του οπτικού

σύνδεση ινών ή μέθοδοι κ.λπ.

Ειδικές μέθοδοι λειτουργίας, βλέπε

μέθοδος συντήρησης της οπτικής ίνας

ενεργή υποδοχή".

3. Ελέγξτε την είσοδο επιπέδου σήματος RF

συσκευή αποστολής και να ρυθμίσετε την απαιτούμενη είσοδο

Εύρος. (Όταν τα κανάλια εισόδου αριθμούνται λιγότερο

άνω του 15, θα πρέπει να υπερβαίνει την ονομαστική αξία.)

4. Χρησιμοποιήστε έναν αναλυτή φάσματος για να

σύνδεση συστήματος C/N και να είναι κατάλληλη

Προσαρμογές. Βεβαιωθείτε ότι το σήμα σύνδεσης συστήματος

C/N-51dB.

Μετά τη σύνδεση του

δίκτυο, οι εικόνες των

αρκετές οπτικές επαφές

τυχαία σημεία

προφανείς θόρυβοι ή φωτεινά

Ίχνη.

Το οπτικό σημείο επαφής έχει ανοιχτό

παρεμβολές σήματος κυκλώματος ή ισχυρή

παρεμβολή σήματος παρεμβολής.

1. Ελέγξτε εάν υπάρχει ισχυρό σήμα παρέμβασης

πηγή· αλλαγή του οπτικού σημείου επαφής

θέση, εάν είναι δυνατόν, για να αποφευχθεί η επίδραση των

πηγή σήματος ισχυρής παρεμβολής.

2. Ελέγξτε τις γραμμές καλωδίων της οπτικής επαφής

σημείο, εάν υπάρχει δίχτυ θωράκισης ή κατάσταση που

η επίδραση θωράκισης συνδετήρων RF δεν είναι καλή.

3. Ερμηστεί κλειστό το περίβλημα του εξοπλισμού

να εξασφαλίζει το αποτέλεσμα της θωράκισης· αν είναι δυνατόν, προσθέστε

κάλυμμα θωράκισης στο οπτικό σημείο επαφής

και αξιόπιστη γείωση.

Μετά τη σύνδεση του

δίκτυο, οι εικόνες των

αρκετές οπτικές επαφές

τα σημεία εμφανίζονται ένα ή δύο

οριζόντια φωτεινά ίχνη.

Παρεμβολές κυματισμού εναλλασσόμενου ρεύματος τροφοδοσίας

λόγω της κακής γης του εξοπλισμού

ή παροχή ηλεκτρικού ρεύματος.

Ελέγξτε την κατάσταση γείωσης του εξοπλισμού,

βεβαιωθείτε ότι κάθε εξοπλισμός της γραμμής

έχει υποστεί αξιόπιστη γείωση και η

αντίσταση γείωσης είναι<>

Μετά τη σύνδεση του

δίκτυο, η ληφθείσα

οπτική ισχύς του οπτικού

το σημείο επαφής είναι ασταθές

και έχει μεγάλες συνεχείς

Αλλάξετε. Η έξοδος RF

το σήμα είναι ασταθές, επίσης. Αλλά

η ανιχνευθείσα έξοδος οπτική

ισχύς του οπτικού

ο πομπός είναι φυσιολογικός.

Ο ενεργός συνδετήρας οπτικών ινών

τύποι δεν ταιριάζουν, ίσως το APC

συνδεθείτε με τον τύπο υπολογιστή, κάντε το

οπτικό σήμα δεν μπορεί να κανονική

Μετάδοση.

Ο ενεργός συνδετήρας οπτικών ινών ή

προσαρμογέα μπορεί να είναι μολυσμένη σοβαρά ή

ο προσαρμογέας έχει υποστεί ζημιά.

1. Ελέγξτε τον τύπο της οπτικής ίνας ενεργό

υποδοχή σύνδεσης και να υιοθετήσουν τον τύπο APC οπτική

ενεργός συνδετήρας ινών για να εξασφαλίσει το κανονικό

μετάδοση οπτικού σήματος.

2. Καθαρίστε τη μολυσμένη οπτική ίνα ενεργή

υποδοχή ή προσαρμογέα. Ειδική λειτουργία

μέθοδοι, ανατρέξτε στην ενότητα "Μέθοδος καθαρισμού και συντήρησης

του ενεργού συνδετήρα οπτικών ινών»..

3. Αντικαταστήστε τον κατεστραμμένο προσαρμογέα.
