Εισαγωγή προϊόντος

Οπτικός κόμβος HFC

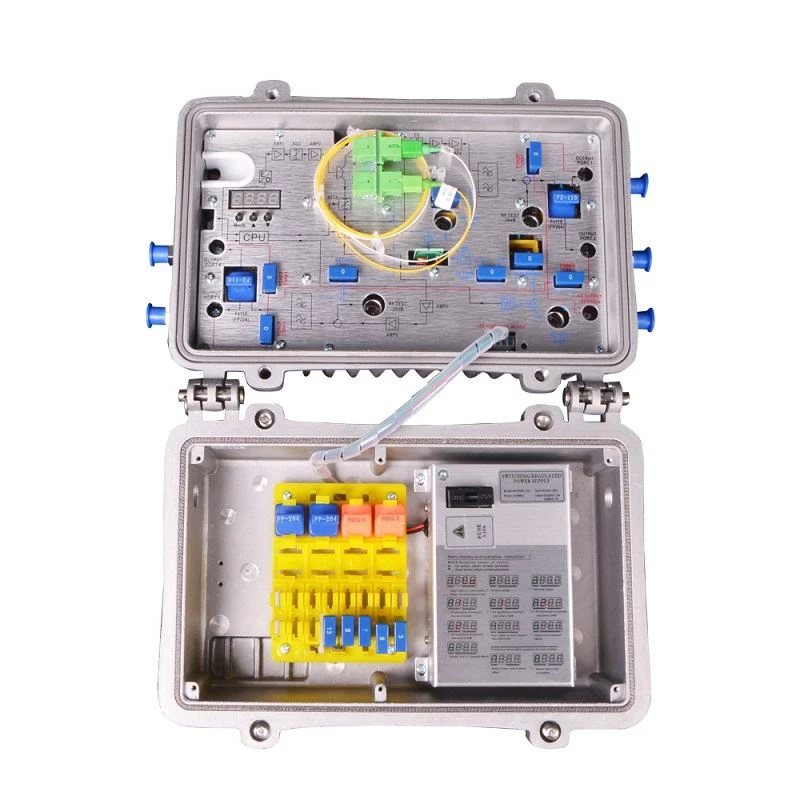

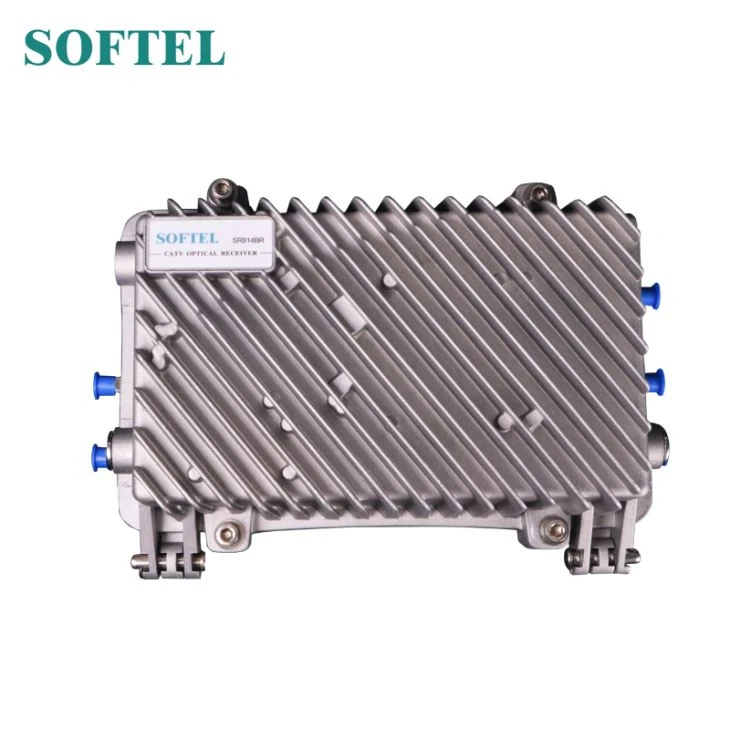

Ο SR814 / SR814R είναι ένας οπτικός κόμβος HFC τεσσάρων κατευθύνσεων εξωτερικού βαθμού. Είναι ο κύριος εξοπλισμός για την κατασκευή του δικτύου CATV.

Χαρακτηριστικά απόδοσης

Φωτοηλεκτρικός σωλήνας μετατροπής PIN υψηλής απόκρισης.

Βελτιστοποιημένος σχεδιασμός κυκλώματος, παραγωγή διαδικασίας SMT, βελτιστοποιημένη διαδρομή σήματος, φτιάξτε το

Ομαλή μετάδοση φωτοηλεκτρικού σήματος.

Εξειδικευμένο τσιπ εξασθένισης RF, με καλή εξασθένηση RF και γραμμική, υψηλή ακρίβεια ισορροπίας.

Συσκευή ενισχυτή GaAs, έξοδος διπλής ισχύος, με υψηλό κέρδος και χαμηλή παραμόρφωση.

Ο εξοπλισμός ελέγχου Single Chip Microcomputer (SCM) λειτουργεί, LCD εμφανίζει τις παραμέτρους,

ευκολία και διαισθητική λειτουργία, και σταθερή απόδοση.

Εξαιρετική απόδοση AGC, όταν το εύρος οπτικής ισχύος εισόδου είναι －9 ＋＋ 2dBm, η έξοδος

επίπεδο διατηρείται αμετάβλητο, CTB και CSO ουσιαστικά αμετάβλητα.

Διατηρημένη διεπαφή επικοινωνίας δεδομένων, μπορεί να συνδεθεί με τη διαχείριση δικτύου κατηγορίας class

ανταποκριτής, πρόσβαση στο σύστημα διαχείρισης δικτύου.

Η διαδρομή επιστροφής μπορεί να επιλέξει τη λειτουργία ριπής για να μειώσει απότομα τη σύγκλιση θορύβου και πολύ

αύξηση της ποιότητας και της αξιοπιστίας της λειτουργίας του δικτύου.

Παράμετρος

Είδος	Μονάδα	Οπτικός κόμβος HFC(SR814 / SR814R)
Μπροστινό οπτικό μέρος λήψης
Οπτικές παράμετροι
Λάβετε οπτική ισχύ	dBm	-9 ~ +2
Πρόταση εύρους χρήσης	dBm	-3 ~ +1
Απώλεια επιστροφής	dB	GG gt; 45
Οπτικό μήκος κύματος	νμ	1100 ~ 1600
Τύπος σύνδεσης		FC / APC, SC / APC ή OEM
Τύπος ινών		Ενιαία λειτουργία
Σύνδεση απόδοσης
C/N	dB	≥ 51 （-2dBm είσοδος）
C / CTB	dB	≥ 69
C / CSO	dB	≥ 60
Απόδοση RF
Εύρος συχνοτήτων	MHz	45/87 ~ 750/862
Επίπεδη ζώνη	dB	±0.75
Ονομαστικό επίπεδο εξόδου	dBμV	≥ 108
Μέγιστο επίπεδο εξόδου	dBμV	≥ 112
Απώλεια επιστροφής εξόδου	dB	≥16 (45-550MHz) / ≥14 (550-862MHz)
Αντίσταση εξόδου	Ω	75
Ηλεκτρονική σειρά ελέγχου EQ	dB	0～10
Ηλεκτρονικός έλεγχος ATT	dBμV	0～20
Παράμετρος απόδοσης επιστροφής μετάδοσης
Οπτική παράμετρος
Οπτικό μήκος κύματος μετάδοσης	νμ	1310±10
Τύπος λέιζερ		FP ή DFB Laser
Οπτική ισχύς εξόδου	dBm	1 ~ 3
Τύπος σύνδεσης		FC / APC SC / APC
Παράμετρος RF
Εύρος συχνοτήτων	MHz	5 ~ 30/65
Επίπεδη ζώνη	dB	±1
Επίπεδο εισόδου	dBμV	90 ~ 98
Αντίσταση εξόδου	Ω	75
NPR	dB	≥10 (NPR≥30 dB)
Γενική παράμετρος
Τάση τροφοδοσίας	V	Α: AC 135 ~ 250; B: AC 35 ~ 90 (50Hz)
Θερμοκρασία λειτουργίας		-40~60
Θερμοκρασία αποθήκευσης		-50 ~ +70
Σχετική υγρασία	%	Μέγιστο 95% χωρίς συμπύκνωση
Κατανάλωση	VA	≤ 40
Διάσταση	χιλ	340(L)×220(W)×140(H)
