16 σε 1 IP προς διαμορφωτή ISDB-T
16 σε 1 IP σε διαμορφωτή ISDB-T

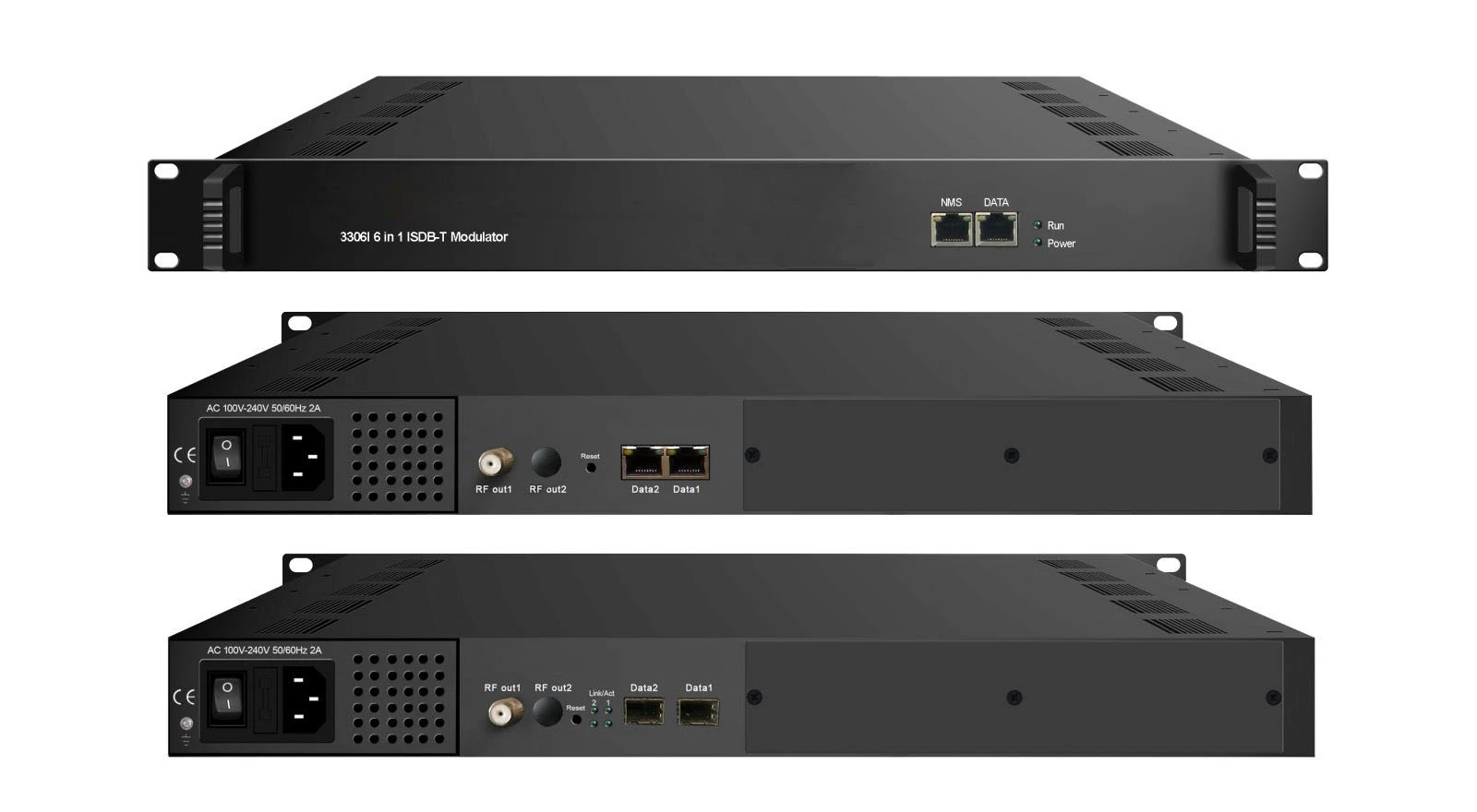

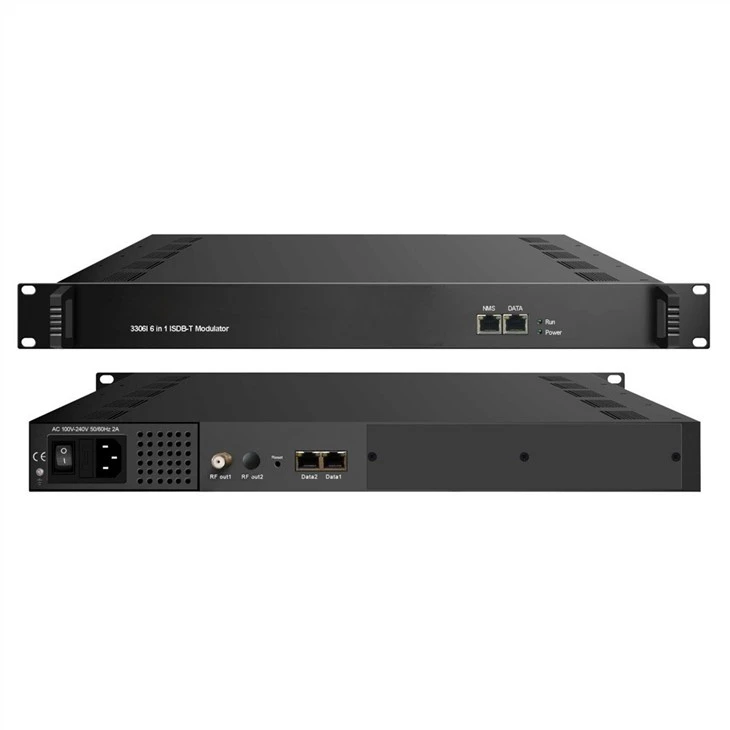

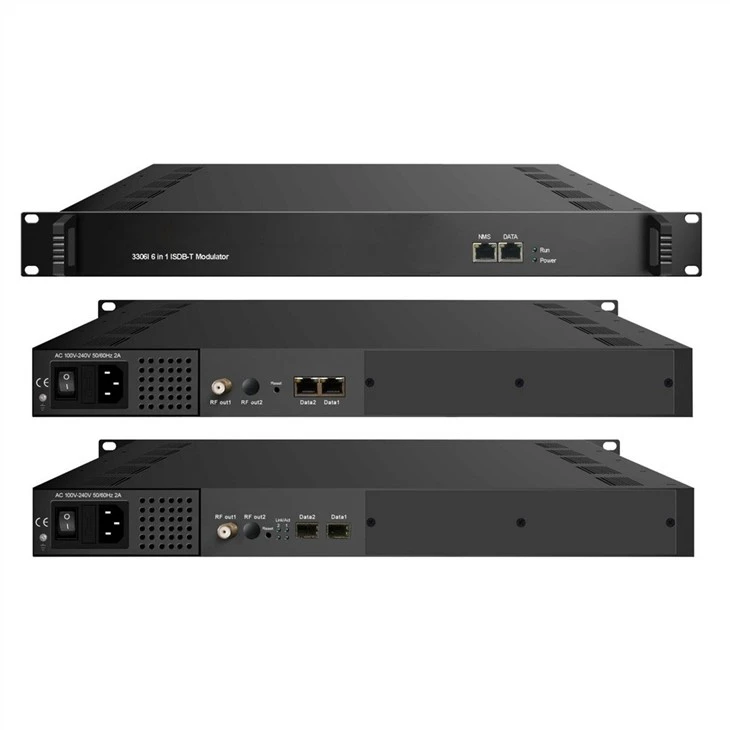

Ο διαμορφωτής SFT3306I 8in1/16in1 ISDB-T είναι η τελευταία γενιάς συσκευή διαμόρφωσης Mux που αναπτύχθηκε από τη Softel. Διαθέτει 8 (ή 16) κανάλια πολυπλεξίας και κανάλια διαμόρφωσης ISDB-T και υποστηρίζει μέγιστη είσοδο 512 IP μέσω των 3 θυρών GE και 8 (ή 16) μη γειτονικών φορέων ISDB-T (50MHz~960MHz) εξόδου μέσω της διεπαφής εξόδου RF. Η συσκευή χαρακτηρίζεται επίσης από υψηλό ενσωματωμένο επίπεδο, υψηλή απόδοση και χαμηλό κόστος. Αυτό είναι πολύ προσαρμόσιμο στο σύστημα μετάδοσης DTV νέας γενιάς.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 16 σε 1 IP σε διαμορφωτή ISDB-T
* 3 θύρες GE (μέγιστο 512 IP σε ) :
Θύρες αμφίδρομης διεύθυνσης Data1 & Data2, έως 512 IP in, 8/16 IP out.
* Μέγιστη ταχύτητα 840 Mbps για κάθε είσοδο GE
* Υποστηρίζει ακριβή προσαρμογή PCR
* Υποστηρίζει φιλτράρισμα CA, επαναχαρτογράφηση PID και επεξεργασία PSI/SI
* Υποστηρίζει έως και 256 PIDS remapping ανά κανάλι
* Υποστήριξη εξόδου 8 IP μέσω Data1 & Data2 μέσω UDP/RTP/RTSP--Έκδοση I
* Υποστήριξη εξόδου 16 IP μέσω Data1 & Data2 μέσω UDP/RTP/RTSP--Έκδοση II
* Έξοδος 8 (ή 16) μη γειτονικών φορέων που συμμορφώνονται με το ISDB-Tb (ARIB STD-B31)
* Υποστήριξη διαχείρισης δικτύου που βασίζεται στο Web
Προδιαγραφή 16 σε 1 IP σε διαμορφωτή ISDB-T
Εισαγωγή | Εισαγωγή | Μέγιστη είσοδος IP 512 μέσω 3 (θύρα δεδομένων μπροστινού πίνακα, Δεδομένα 1 και δεδομένα 2) Θύρα Ethernet 100/1000M (διεπαφή SFP προαιρετική). -Για την Έκδοση Ι Μέγιστη είσοδος IP 512 μέσω 3 (θύρα δεδομένων μπροστινού πίνακα, Δεδομένα 1 και δεδομένα 2) Θύρα Ethernet 100/1000M (διεπαφή SFP προαιρετική). –Για την έκδοση II |
Πρωτόκολλο μεταφοράς | TS μέσω UDP/RTP, unicast και multicast, IGMP V2/V3 | |
Ρυθμός μετάδοσης | Μέγιστο 840 Mbps για κάθε είσοδο GE | |
Mux | Κανάλι εισόδου | 512 ροές IP |
Κανάλι εξόδου | 8 (ή 16) | |
Μέγιστα PID | 256 ανά κανάλι | |
Λειτουργίες | Remapping PID (αυτόματη/μη αυτόματη προαιρετική) | |
PCR ακριβής προσαρμογή | ||
Ο πίνακας PSI/SI δημιουργείται αυτόματα | ||
Διαμόρφωση Παράμετροι | Πρότυπο | ARIB STD-B31 |
εύρος ζώνης | 6M | |
σχηματισμού | QPSK, 16QAM, 64QAM | |
Διάστημα φύλαξης | 1/32, 1/16, 1/8, 1/4 | |
Λειτουργία μετάδοσης | 2K, 4K, 8K | |
Ποσοστό κωδικού | 1/2, 2/3, 3/4, 5/6, 7/8 | |
MER | Μεγαλύτερο ή ίσο με 40dB | |
Συχνότητα RF | 50~960MHz, βήμα 1KHz | |
Επίπεδο εξόδου RF | {{0}}dBm~ συν 10dBm(87~117dbµV), 0,1dB stepping | |
Κανάλι εξόδου | Έξοδος 8 μη γειτονικών φορέων - Έκδοση I Έξοδος 16 μη γειτονικών φορέων - Έκδοση II | |
Έξοδος RF | Διεπαφή | 1 θύρα τύπου F, σύνθετη αντίσταση 75Ω |
ACLR | -50 dBc | |
Έξοδος TS | 8 (ή 16) έξοδος IP μέσω UDP/RTP/RTSP, unicast/multicast, 2 (Data1 & Data2) 100/1000M Θύρες Ethernet | |
Σύστημα | Υποστήριξη λογισμικού διαχείρισης δικτύου (NMS). | |
Γενικός | Διαγραφή | 480mm×327mm×44,5mm (ΠxΠxΥ) |
Βάρος | 5,5 κιλά | |
Θερμοκρασία | 0~45 μοίρες (λειτουργία), -20~80 μοίρες (αποθήκευση) | |
Παροχή ηλεκτρικού ρεύματος | AC 100V±10 τοις εκατό, 50/60Hz ή AC 220V±10 τοις εκατό, 50/60Hz | |
Κατανάλωση | 15.4W | |
Οδηγός παραγγελίας 16 σε 1 IP στον διαμορφωτή ISDB-T
Έκδοση Ι | Έκδοση II | |
Είσοδος 512 IP σε φορείς ISDB-T 8 καναλιών, έξοδος 8 IP | x | |
Είσοδος 512 IP σε φορείς ISDB-T 16 καναλιών, έξοδος 16 IP | x |
Έλεγχος απόκτησης 16 σε 1 IP σε διαμορφωτή ISDB-T
Όταν ο χρήστης ανοίγει τη συσκευασία της συσκευής, είναι απαραίτητο να ελέγξει τα στοιχεία σύμφωνα με τη λίστα συσκευασίας. Κανονικά θα πρέπει να περιλαμβάνει τα ακόλουθα στοιχεία:
* SFT3306I 6 σε 1 διαμορφωτής ISDB-T
* Εγχειρίδιο χρήστη
* Καλώδιο τροφοδοσίας
Εάν κάποιο είδος λείπει ή δεν ταιριάζει με την παραπάνω λίστα, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
Εγκατάσταση Προετοιμασία 16 σε 1 IP σε διαμορφωτή ISDB-T
Όταν οι χρήστες εγκαθιστούν τη συσκευή, ακολουθήστε τα παρακάτω βήματα. Οι λεπτομέρειες της εγκατάστασης θα περιγραφούν στο υπόλοιπο μέρος αυτού του κεφαλαίου. Οι χρήστες μπορούν επίσης να ανατρέξουν στο γράφημα του πίσω πίνακα κατά την εγκατάσταση.
Τα κύρια βήματα της εγκατάστασης περιλαμβάνουν:
* Έλεγχος πιθανής απώλειας ή βλάβης της συσκευής κατά τη μεταφορά
* Προετοιμασία σχετικού περιβάλλοντος για εγκατάσταση
* Εγκατάσταση διαμορφωτή NDS3306I 6 σε 1 ISDB-T
* Σύνδεση καλωδίων σήματος
* Σύνδεση θύρας επικοινωνίας (εάν είναι απαραίτητο)
Απαιτήσεις γείωσης 16 σε 1 IP στον διαμορφωτή ISDB-T
* Η καλή γείωση όλων των λειτουργικών μονάδων είναι η βάση της αξιοπιστίας και της σταθερότητας των συσκευών. Επίσης, αποτελούν την πιο σημαντική εγγύηση αστραπιαίας σύλληψης και απόρριψης παρεμβολών. Επομένως, το σύστημα πρέπει να ακολουθεί αυτόν τον κανόνα.
* Ο εξωτερικός αγωγός και το στρώμα απομόνωσης των ομοαξονικών καλωδίων πρέπει να διατηρούν τη σωστή ηλεκτρική αγωγιμότητα με το μεταλλικό περίβλημα της συσκευής.
* Ο αγωγός γείωσης πρέπει να υιοθετήσει χάλκινο αγωγό για να μειώσει την αντίσταση υψηλής συχνότητας και το καλώδιο γείωσης πρέπει να είναι όσο το δυνατόν πιο παχύ και κοντό.
* Οι χρήστες θα πρέπει να βεβαιωθούν ότι τα 2 άκρα του καλωδίου γείωσης έχουν καλή ηλεκτρική αγωγιμότητα και είναι αντισκωριακά.
* Απαγορεύεται η χρήση οποιασδήποτε άλλης συσκευής ως μέρος ηλεκτρικού κυκλώματος γείωσης
* Η περιοχή αγωγιμότητας μεταξύ του καλωδίου γείωσης και του πλαισίου της συσκευής δεν πρέπει να είναι μικρότερη από 25 mm2.
Απαίτηση περιβάλλοντος 16 σε 1 IP στον διαμορφωτή ISDB-T
Είδος | Απαίτηση |
Χώρος αίθουσας μηχανών | Όταν ο χρήστης εγκαθιστά διάταξη πλαισίων μηχανής σε μία αίθουσα μηχανών, η απόσταση μεταξύ 2 σειρών πλαισίων μηχανής θα πρέπει να είναι 1,2~1,5 m και η απόσταση από τον τοίχο δεν πρέπει να είναι μικρότερη από 0,8 m. |
Όροφος αίθουσας μηχανών | Ηλεκτρική μόνωση, χωρίς σκόνη Αντίσταση όγκου αντιστατικού υλικού εδάφους: 1X107~1X1010W, Αντοχή περιορισμού ρεύματος γείωσης: 1M (το ρουλεμάν δαπέδου πρέπει να είναι μεγαλύτερο από 450Kg/㎡) |
Θερμοκρασία Περιβάλλοντος | 5~40βαθμός(βιώσιμο ), 0~45βαθμός(σύντομο χρονικό διάστημα) συνιστάται η εγκατάσταση κλιματισμού |
Σχετική υγρασία | 20 τοις εκατό ~ 80 τοις εκατό βιώσιμο 10 τοις εκατό ~ 90 τοις εκατό σύντομο χρονικό διάστημα |
Πίεση | 86~105 KPa |
Πόρτα & Παράθυρο | Τοποθέτηση λαστιχένιας λωρίδας για σφράγιση κενών πόρτας και υαλοπινάκων διπλού επιπέδου για το παράθυρο |
Τείχος | Μπορεί να καλυφθεί με ταπετσαρία ή με βαφή με λιγότερη φωτεινότητα. |
Πυροπροστασία | Σύστημα συναγερμού και πυροσβεστήρας |
Εξουσία | Η απαιτούμενη ισχύς συσκευής, η ισχύς κλιματισμού και η ισχύς φωτισμού είναι ανεξάρτητα μεταξύ τους. Η τροφοδοσία της συσκευής απαιτεί τροφοδοσία AC 220V ±10 τοις εκατό 50/60Hz ή 110V ±10 τοις εκατό 50/60Hz. Ελέγξτε προσεκτικά πριν τρέξετε. |
Εισαγωγή και πιστοποιητικό εταιρείας
Έχουμε περισσότερους από 100 υπαλλήλους, το 10 τοις εκατό από αυτούς είναι ανώτεροι τεχνικοί. Με περισσότερες από 1,000 τετραγωνικά μέτρα γραμμές παραγωγής προτύπων συναρμολόγησης, έχουμε αυστηρές διαδικασίες QC. Κάθε μονάδα του προϊόντος μας θα περάσει από διαδικασίες QC 3 επιπέδων, έλεγχο υλικού πριν από την παραγωγή, δοκιμή σταθερότητας και απόδοσης μετά την παραγωγή, ανίχνευση συσκευασίας πριν από την παράδοση.
Τα περισσότερα από τα προϊόντα μας εξάγονται στη Νότια Αμερική, τη Ρωσία και τις χώρες της Βόρειας Ευρώπης. Επί του παρόντος, η Softel έχει το υποκατάστημά της στο Μεξικό και θα ανοίξει ένα άλλο γραφείο στην Κολομβία, συνεχίζοντας να προμηθεύει πολλούς αντιπροσώπους, ολοκληρωμένους αντιπροσώπους και παραγωγούς εξοπλισμού σε όλο τον κόσμο.
Μέσω έντονου διεθνούς επιχειρηματικού ανταγωνισμού καλή τη πίστη, όλα τα μέλη του προσωπικού μας αισθάνονται ένα μεγάλο επίτευγμα και εργάζονται υπό βαριά ευθύνη. Επιπλέον, είμαστε πολύ περήφανοι που παρέχουμε στους ανεκτίμητους πελάτες μας προϊόντα υψηλής ποιότητας, υψηλής αξιοπιστίας, υψηλής απόδοσης και ανταγωνιστικότητας.
Αποστολή
1, Fedex/DHL/UPS/TNT για δείγματα, από πόρτα σε πόρτα.
2, Αεροπορικώς ή δια θαλάσσης για χύδην αγαθά, για FCL. Λήψη αερολιμένα/λιμένα
3, Πελάτες που καθορίζουν μεταφορείς ή διαπραγματεύσιμη μέθοδο αποστολής
4, Χρόνος παράδοσης: 1-3 ημέρες για δείγματα. 10-30 ημέρα για χύμα αγαθά
FAQ
1. Πώς μπορώ να κάνω μια παραγγελία;
(1) Συμφωνείται διαπραγμάτευση για την τιμή και τις προδιαγραφές του προϊόντος.
(2) Το τιμολόγιο Proforma θα σταλεί για επιβεβαίωση.
(3) Μετά τη συμφωνία για το proforma τιμολόγιο, ο πελάτης κάνει την κατάθεση.
(4) Η κατασκευή θα ξεκινήσει μόλις επιβεβαιωθεί η πληρωμή από την τράπεζά μας.
(5) Αποστολή των αγαθών εντός της συμφωνημένης προθεσμίας παράδοσης.
2. Μπορείτε να κάνετε OEM για εμάς;
Ναί. Εάν υπάρχει μια ορισμένη ποσότητα παραγγελίας, μπορούμε να κάνουμε OEM συμπεριλαμβανομένης της εκτύπωσης, του λογότυπου και του προσαρμοσμένου μοντέλου για εσάς.
3. Τι θα λέγατε για την Εγγύηση;
Υπάρχουν 12 μήνες για την εγγύηση.
Ενώ η εγγύηση δεν είναι υπεύθυνη για όσα έχουν σπάσει λόγω βίας ή έχουν ενημερωθεί με άλλες μάρκες.
