Διαμορφωτής 4 σε 1 QAM

Το SFT3343D είναι ένας υψηλής απόδοσης και οικονομικά αποδοτικός διαμορφωτής QAM mux-scrambling που σχεδιάστηκε από τη SOFTEL.

Αποστολή ερώτησής

Κατεβάσετε

Εισαγωγή προϊόντος

4 σε 1 QAM Modulator

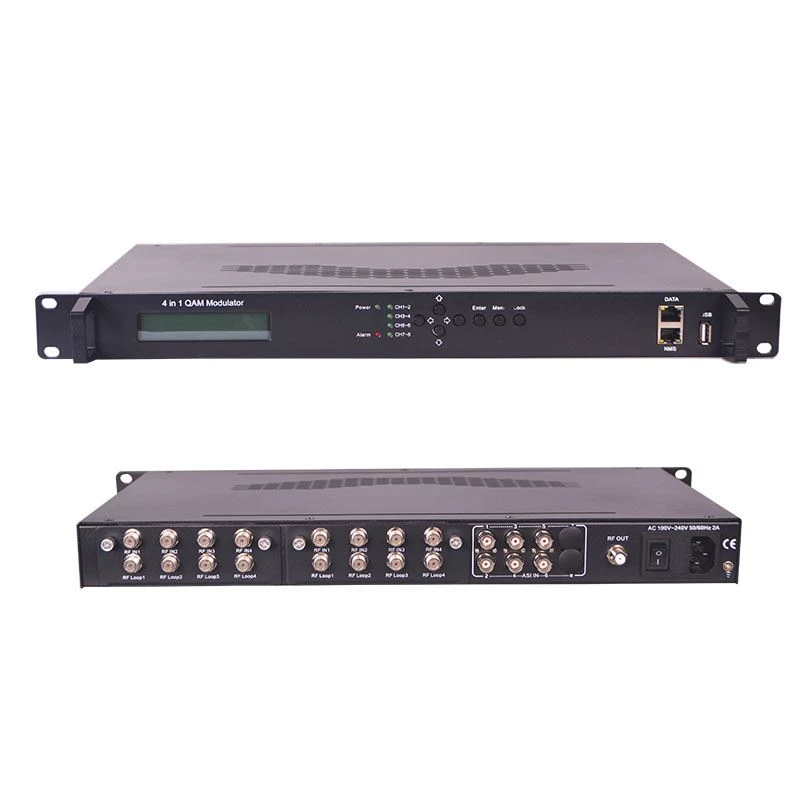

Εμφάνιση προϊόντος

SFT3343Dείναι ένας διαμορφωτής QAM υψηλής απόδοσης και κόστους-αποτελεσματικότητας που σχεδιάστηκε από τη SOFTEL. Διαθέτει πολλαπλές θύρες εισόδου προαιρετικά. Μετά από διαδικασία πολυπλεξίας, κωδικοποίησης και διαμόρφωσης QAM, τότε δίνει 4 έξοδο RF. Για να ικανοποιήσει τις διάφορες απαιτήσεις των πελατών, αυτή η συσκευή είναι επίσης εξοπλισμένη με θύρα IP για έξοδο 4 MPTS μέσω UDP. Ο σχεδιασμένος με δυνατότητα σύνδεσης δομών διευκολύνει σε μεγάλο βαθμό την αλλαγή των μονάδων (αποδιαμορφωτής) όπως απαιτείται.

Τα τέσσερα CAM / CIs (προαιρετικά) που συνοδεύονται και οι μονάδες BISS μπορούν να αποσυναρμολογήσουν την είσοδο προγραμμάτων από 4 Tunerinputs. Ο σχεδιασμός της ενσωματωμένης δομής του διευκολύνει σημαντικά την αλλαγή των μονάδων (αποδιαμορφωτής) όπως απαιτείται. Το SFT3343Dis χαρακτηρίζεται επίσης με υψηλό ενσωματωμένο επίπεδο, υψηλή απόδοση και χαμηλό κόστος. Αυτό είναι πολύ προσαρμόσιμο στο σύστημα μετάδοσης CATV νέας γενιάς.

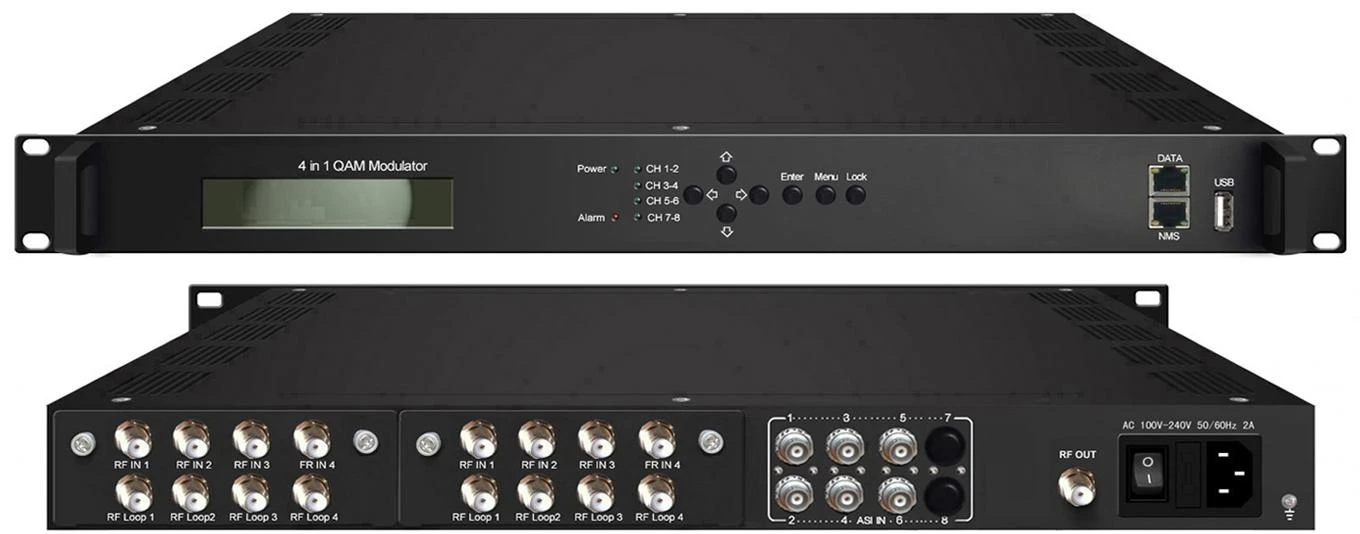

Έκδοση 1

Έκδοση 2

Βασικά χαρακτηριστικά

Προαιρετικά πολλές θύρες εισόδου:
8 δέκτης DVB-C / T / T2 / ISDBT / S / S2 / S2X / ATSC FTA + 6 θύρες εισόδου ASI+ είσοδος 256 IP (Έκδοση 1)
4 θύρες εισόδου DVB-C / S / S2 / ATSC Tunerwith CAM+6 ASI (Έκδοση 2)
Υποστήριξη 4 καναλιών multiplexing+4channels scrambling+4 καναλιών διαμόρφωση QAM
Πλήρης υποστήριξη DVB-C (EN300 429) και ITU-T J.83A / B / C
Υποστήριξη πλήρως της γενικής περιγραφής συστήματος DVB ETR289, simulcrypt standard ETSI 101 197 και ETSI 103 197
Υποστήριξη ακριβούς προσαρμογής PCR
Υποστήριξη επεξεργασίας και εισαγωγής PSI / SI
Εξαιρετικός δείκτης απόδοσης εξόδου RF, MER≥40db
Υποστήριξη εξόδου 4 * MPTS μέσω UDP
4 CAM αποκρυπτογράφηση πολλαπλών προγραμμάτων από είσοδο 4 Tuner (Προαιρετικό)
Υποστήριξη αποκωδικοποίησης BISS (μόνο για την έκδοση 2)
Υποστήριξη οθόνης LCD και πληκτρολογίου
Υποστήριξη διαχείρισης Web, ενημερώσεις μέσω web και USB

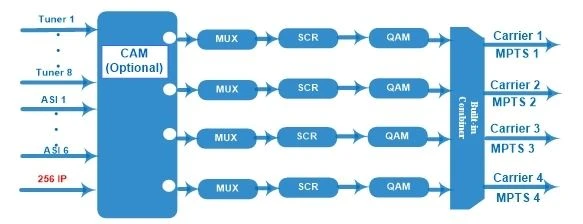

Αρχή λειτουργίας

Προσδιορισμός

Εισαγωγή	8 DVB-C / T / T2 / ISDBT / S / S2 / S2X / ATSCFTA Tuner + 6 ASI input+256 IP input ------ Έκδοση 1
	4 DVB-C / S / S2 / ATSC Tuner με CAM + 6 ASI ------- Έκδοση 2
Τμήμα δέκτη	Για την έκδοση 1： Mδέκτες ulti-mode με δυνατότητα εναλλαγής (ΝέοςΤύπος)	DVB-C	Συχνότητα εισαγωγής		60~890MHz
			Πρότυπο		J.83A, J.83C		J.83B
			σχηματισμού		16/32/64/128/256 QAM		64/256 QAM
		DVB-T / T2	Συχνότητα εισαγωγής		60~890MHz
			εύρος ζώνης		5/6/7/8 M
		ISDB-T	Συχνότητα εισαγωγής		60~890MHz
	Για την έκδοση 1 (ΝέοςΤύπος)	DVB-S	ΕισαγωγήΣυχνότητα		950~2150MHz
			Ρυθμός συμβόλων		0.5~45Msps
			Ισχύς σήματος		- 65- -25dBm
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			σχηματισμού		QPSK
			Μέγιστος ρυθμός εισαγωγής bit		≤120 Mbps
		DVB-S2X	Συχνότητα εισαγωγής		950 ~ 2150MHz
			Ρυθμός συμβόλων		QPSK / 8PSK / 16APSK: 0,5 ~ 45 Msps 32APSK: 0,5 ~40Mps;
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6 , 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
			σχηματισμού		QPSK,8PSK, 16APSK, 32APSK
			Μέγιστος ρυθμός εισαγωγής bit		≤120 Mbps
		DVB-S2X	Συχνότητα εισαγωγής		950 ~ 2150MHz
			Ρυθμός συμβόλων		QPSK / 8PSK / 16APSK: 0,5 ~ 45 Msps 8APSK:0,5 ~ 40Msps 32APSK:0.5~40Msps
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-Λ 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3 / 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
			σχηματισμού		QPSK,8PSK, 8APSK, 16APSK, 32APSK
			Μέγιστος ρυθμός εισαγωγής bit		≤120 Mbps
	Για την έκδοση 2	DVB-C	Πρότυπο		J.83A (DVB-C), J.83B, J.83C
			Συχνότητα εισαγωγής		30~1000Mhz
			σχηματισμού		16/32/64/128/256 QAM
		DVB-S	Συχνότητα εισαγωγής		950~2150MHz
			Sποσοστό ymbol		2-45Msps
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			Ισχύς σήματος		-65 ~ -25dBm
			σχηματισμού		QPSK
		DVB-S2	Συχνότητα εισαγωγής		950~2150MHz
			Sποσοστό ymbol		QPSK / 8PSK 1 ~ 45 Msps
			FEC		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
			σχηματισμού		QPSK, 8PSK
		ATSC	Συχνότητα εισαγωγής		54 ~ 858MHz
			εύρος ζώνης		6M
			σχηματισμού		8VSB
Πολυπλεξία	Μέγιστη αναδιατύπωση PID	128ανά κανάλι εισόδου
	Λειτουργία	Αναδιατύπωση PID(αυτόματα ή χειροκίνητα)
		Aρύθμιση του PCR
		Δημιουργία πίνακα PSI / SIaαυτόματα
Ανακατέψτε	Μέγιστη CA simulcrypt	4
	Πρότυπο	ETSI 101 197, ETSI 103 197
	Σύνδεση	Τοπική / απομακρυσμένη σύνδεση
Διαμόρφωση	Κανάλι QAM	4
	Πρότυπο	EN300 429 / ITU-T J.83A / B / C
	MER	≥40db
	Συχνότητα RF	30 ~ 999MHz, βήμα 1KHz
	Επίπεδο εξόδου RF	-10 ~ 0dbm, Βήμα 0.1db ------ Έκδοση 1 -20 ~ 0dbm, 0.1db βήμα ------ Έκδοση 2
	Ρυθμός συμβόλων	5.0MSPS ~9.0Msps, 1kps βήμα
		J.83A		J.83B		J.83C
	σχηματισμού	16/32/64/128 / 256QAM		64/256 QAM		64/256 QAM
	εύρος ζώνης	8M		6M		6M
Σύστημα	Τοπική διεπαφή	Κουμπιά ελέγχου LCD +
	Απομακρυσμένη διαχείριση	NMS Ιστού
	Ροή έξω	4*MPTSπάνω από το UDPέξω (RJ45, 1000M, Unicast / Multicast)
	Γλώσσα	Αγγλικά και Κινέζικα
	Αναβάθμιση λογισμικού	Ιστός και USB
Γενικός	Διάσταση (WDH)	482 mm ×300mm × 44,5 mm
	Θερμοκρασία	0~45℃(Λειτουργία) ; -20 ~ 80℃(Αποθήκευση)
	Εξουσία	ΜΕΤΑ ΧΡΙΣΤΟΝ100V ± 1050 / 60Hz; AC 220V ± 10%,50/60 ΗΖ
