Κόμβος οπτικών ινών CATV

Αυτός ο αμφίδρομος εξωτερικός οπτικός κόμβος είναι ιδανικός για την κατασκευή υψηλής ποιότητας ευρυζωνικό δίκτυο αμφίδρομης μητροπολιτικής περιοχής HFC.

Αποστολή ερώτησής

Εισαγωγή προϊόντος

Κόμβος οπτικών ινών CATV

Περίληψη

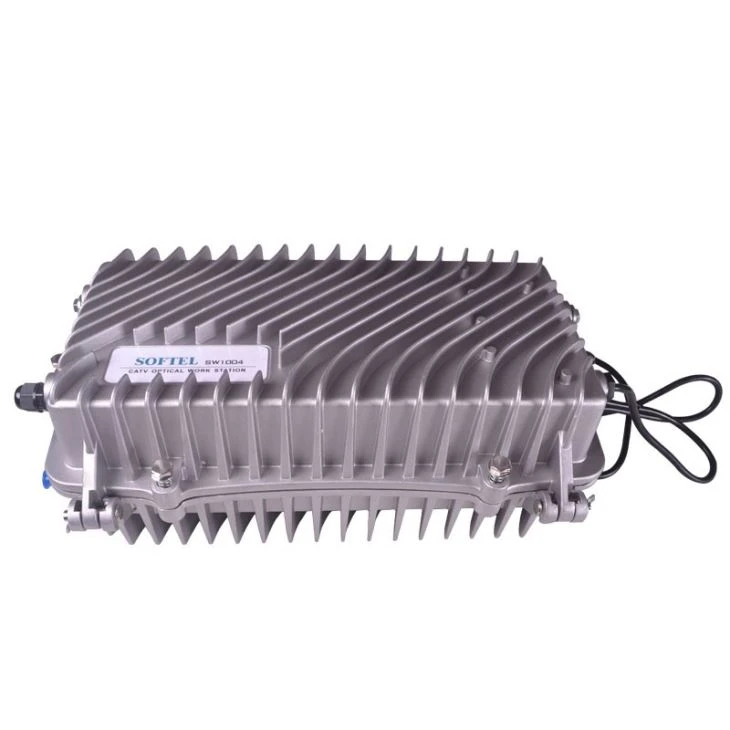

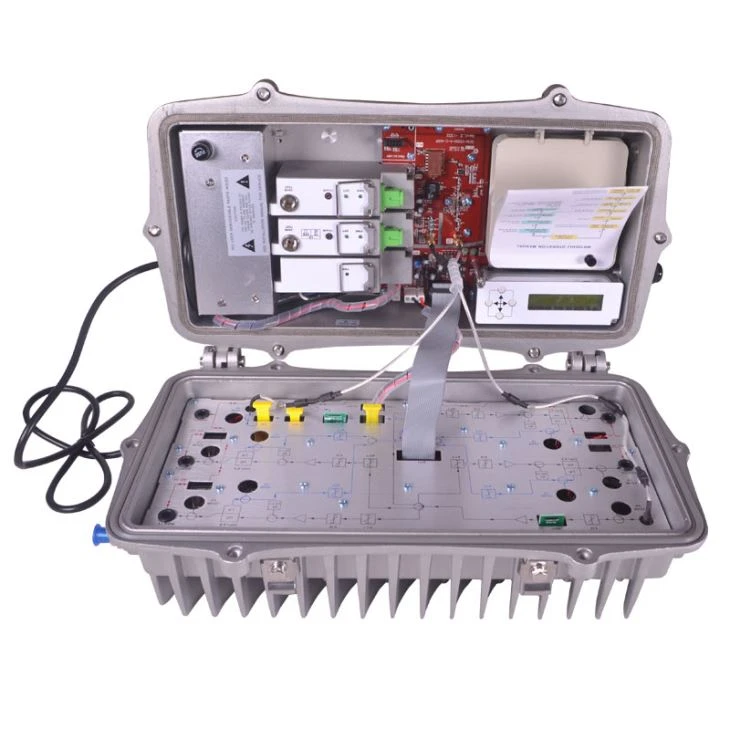

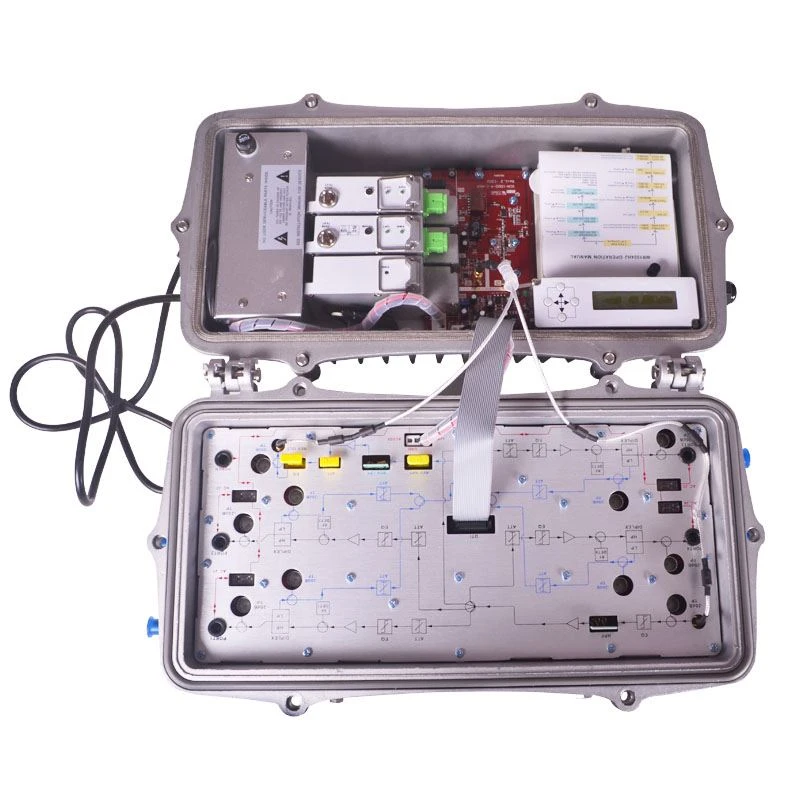

SR1004 υπαίθριος ένας οπτικός κόμβος είναι αμφίδρομος οπτικός σύνδεσμος που βασίζεται σε πολυετή ερευνητική εμπειρία εξοπλισμού μετάδοσης ινών CATV HFC, ειδικά σχεδιασμένος για τη δομή HFC αμφίδρομου ευρυζωνικού δικτύου μητροπολιτικής περιοχής. Αυτός ο κόμβος οπτικών ινών CATV είναι μια εξαιρετική επιλογή για την κατασκευή υψηλής ποιότητας ευρυζωνικό δίκτυο μητροπολιτικής περιοχής αμφίδρομης HFC.

Χαρακτηριστικά

1. Ο πλήρης CPU ελέγχει τη λειτουργία του μηχανήματος, η οθόνη LCD εμφανίζει τις παραμέτρους, όπως το επίπεδο εισόδου / εξόδου. Η λειτουργία μεταβλητού ελέγχου είναι βολική και διαισθητική και η απόδοση είναι σταθερή. Μειώθηκε ένας μεγάλος αριθμός προαιρετικών αξεσουάρ.

2. Αυτός ο κόμβος οπτικών ινών CATVSR1004 υιοθετεί προηγμένη τεχνολογία οπτικού AGC, εύρος ελέγχου οπτικού AGC: +2dBm ～ -9 / -8 / -7dBm ρυθμιζόμενο.

3. Ο δέκτης οπτικών σημάτων δύο καναλιών δημιουργεί αντίγραφα ασφαλείας μεταξύ τους, μπορεί να ρυθμίσει την κατάσταση αυτόματης εναλλαγής αυθαίρετα, μπορεί επίσης να ρυθμιστεί σε χειροκίνητη εναλλαγή.

4. Βελτιστοποίηση σχεδιασμού κυκλώματος, διαδικασία παραγωγής SMT, βελτιστοποίηση ολόκληρης της διαδρομής σήματος, έκανε το φωτοηλεκτρονικό σήμα να μεταδίδει πιο σταθερή, γραμμικό δείκτη RF υψηλότερο.

5. Επαγγελματικό ηλεκτρικό ρυθμιζόμενο τσιπ εξασθένισης RF, ηλεκτρικό ρυθμιζόμενο κύκλωμα ισορροπίας RF, καλή γραμμικότητα, υψηλή ακρίβεια.

6. Συσκευή ενισχυτή GaAs, έξοδος διπλασιασμού ισχύος, υψηλό κέρδος και χαμηλή παραμόρφωση.

7. Η διαδρομή επιστροφής υιοθετεί επαγγελματικό ηλεκτρικό ρυθμιζόμενο τσιπ εξασθένισης αντί του διακόπτη τριών καταστάσεων.

Τεχνικές παράμετροι

Είδος	Μονάδα	Κόμβος οπτικών ινών CATVSR1004
Μέρος οπτικής λήψης Forward Path
Οπτικές παράμετροι
Λάβετε οπτική ισχύ	dBm	-9 ~ +2
Οπτικό εύρος ισχύος AGC	dBm	(-9dBm / -8dBm / -7dBm) - (+2dBm) ρυθμιζόμενο
Οπτική απώλεια επιστροφής	dB	GG gt; 45
Οπτικό μήκος κύματος λήψης	νμ	1100 ~ 1600
Τύπος οπτικού συνδετήρα		FC / APC, SC / APC (ή καθορίζεται από τον χρήστη)
Τύπος οπτικών ινών		Ενιαία λειτουργία
Σύνδεση Performanc
C/N	dB	≥ 51
C / CTB	dB	≥ 65
C / CSO	dB	≥ 60
Παράμετρος RF
Εύρος συχνοτήτων	MHz	47/85～862/1003
Επίπεδη ζώνη	dB	±0.75
Ονομαστικό επίπεδο εξόδου	dBμV	≥ 108
Μέγιστο επίπεδο εξόδου	dBμV	≥ 112
Απώλεια επιστροφής εξόδου	dB	≥16
Αντίσταση εξόδου	Ω	75
Οπτική διαδρομή μετάδοσης διαδρομής επιστροφής
Οπτική παράμετρος
Οπτικό μήκος κύματος μετάδοσης	νμ	1310 ± 10, 1550 ± 10 ή καθορίζεται από τον χρήστη
Τύπος λέιζερ		DFBor FP λέιζερ
Οπτική ισχύς εξόδου	mW	0.5, 1, 2, 3, 4
Τύπος οπτικού συνδετήρα		SC / APC, FC / APC
Παράμετρος RF
Εύρος συχνοτήτων	MHz	5 ~ 65
Επίπεδη ζώνη	dB	±0.75
Επίπεδο εισόδου	dBμV	75～85
Απώλεια επιστροφής εισόδου	dB	≥ 16
Αντίσταση εξόδου	Ω	75
NPR Δυναμικό εύρος	dB	≥15 （NPR≥30 dB） Χρησιμοποιήστε το DFBlaser	≥10 （NPR≥30 dB） Χρησιμοποιήστε λέιζερ FP
Γενικά Performanc
Τάση ισχύος	V	Α: AC 135 ~ 250 V / 50Hz. B: AC (DC) 35 ～ 90V / 50Hz
Θερμοκρασία λειτουργίας	℃	－30～＋70
Θερμοκρασία αποθήκευσης	℃	－30～＋70
Σχετική υγρασία	％	Μέγιστο 95% χωρίς συμπύκνωση
Κατανάλωση	W	≤70
Διάσταση	χιλ	430（L）╳ 250（W）╳ 170（H）
